Mechanical Desktop Power Pack: библиотека моделей деталей и конструкционных элементов

В пакете Mechanical Desktop имеется библиотека большого количества базовых деталей, компонентов и конструкционных элементов, куда входят крепежные элементы, валы, втулки, конструкционные профили и подшипники. После того как подобные детали описаны и вставлены в чертеж, их можно использовать в сборке, точно так же, как и любую другую созданную вручную деталь. Рассмотрим примеры использования таких готовых моделей компонентов. Начнем с крепежа.

Шаг 1
Введите с клавиатуры AMSCREW3D и нажмите клавишу <Enter> или щелкните мышью на пиктограмме.
Появится диалоговое окно выбора винта Select a Screw.



  Щелкните мышью на одном из стилей винта из перечня или на пиктограмме, изображающей графическое представление.

Шаг 2 Выполните дальнейшее уточнение выбора, щелкнув мышью на типе винта из списка или на пиктограмме, изображающей графическое представление.

Шаг 3

Select first point [Concentric/cYlinder/two Edges]: (Щелкните мышью на экране в начальной точке).

Select second point [Concentric/cYlinder/two Edges]: (Щелкните мышью на экране во второй точке).

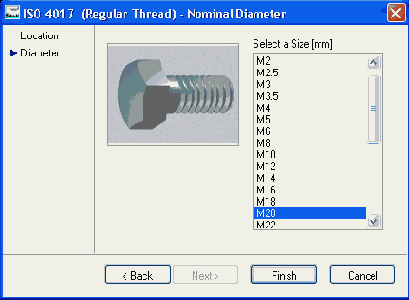

Шаг 4 Появится диалоговое окно размеров винта.
Щелкните мышью на требуемом размере винта.
Щелкните мышью на кнопке Finish (Закончить).

Шаг 5 Буксировкой на экране с моделью или путем ввода с клавиатуры задайте длину винта.

  Если длина вводится с клавиатуры, то после ввода следует нажать клавишу <Enter>.

  Тип отображения винта можно изменить, введя команду AMSTDPREP и нажав клавишу <Enter>.

  Теперь рассмотрим использование моделей конструкционных профилей.

Шаг 1
Введите с клавиатуры AMSTLSHAP3D и нажмите клавишу <ENTER> или щелкните мышью на пиктограмме.
Появится диалоговое окно выбора стальных профилей Select a Steel Shape.

Шаг 2

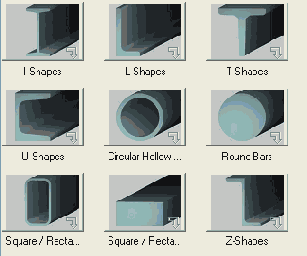

Доступны следующие типы профилей проката.

Уголки. Двутавровые балки типов W, HP, M и I. Швеллеры. Квадратные и прямоугольные балки. Тавровые балки. Трубы и пруты.
  Выберите тип проката из списка или по изображению.

Шаг 3

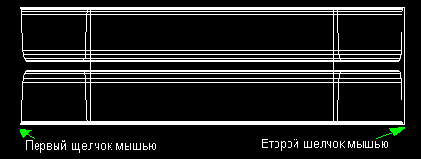

Select first point [Concentric/cYlinder/two Edges]:

Select second point [Concentric/cYlinder/two Edges]:

Шаг 4 Уточните выбор.
Если вы выбрали двутавровую балку W-типа, задайте значения глубины и веса на фут длины.

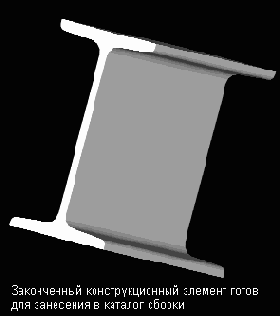

Шаг 5 Drag size [Dialog/Associate to/Equation assistant]: (Буксировкой или путем ввода с клавиатуры задайте длину конструкционного профиля).

Внимание! Процесс разработки во многом общий для всех доступных в пакете Mechanical Desktop стандартных элементов. Ниже приведены другие имеющиеся опции.


Опции крепежных деталей

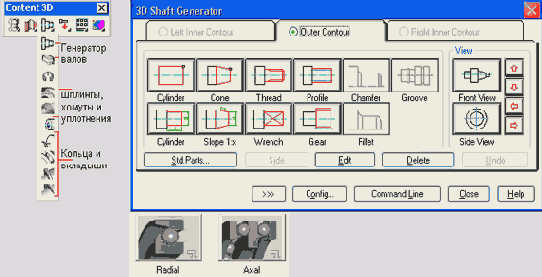

Опции компонентов валов

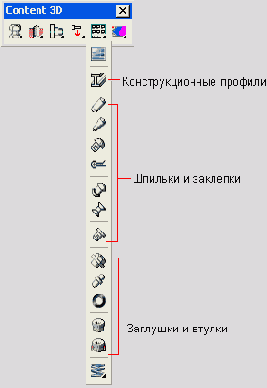

Металлоконструкции, шпильки, заклепки, заглушки и втулки


Стандартизованные отверстия

В пакете Mechanical Desktop имеются заготовки стандартизованных отверстий в соответствии со стандартами ISO, ANSI и DIN, а также существует возможность задания отверстий пользователем.

Разработка таких отверстий подобна разработке с использованием команды AMHOLE, только в данном случае размеры отверстия будут приведены к стандартным. Рассмотрим пример создания отверстия с цилиндрической зенковкой.

Введите с клавиатуры AMCOUNTB3D и нажмите клавишу <Enter> или щелкните мышью на пиктограмме.
Появится диалоговое окно выбора стандарта отверстия с цилиндрической зенковкой Select a Hole Standard.
Выберите тип цилиндрической зенковки.

Появится диалоговое окно выбора винта Select a Screw.
Выберите конкретный стиль винта.

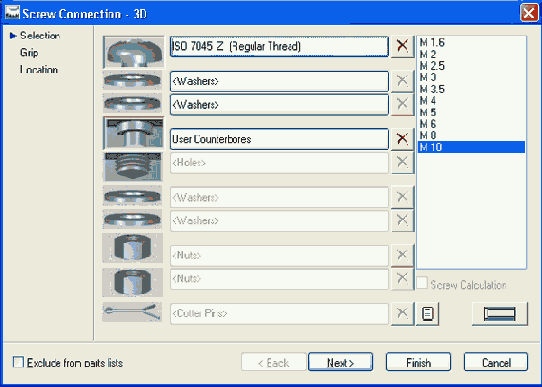

Появится диалоговое окно создания трехмерной модели винтового соединения Screw Connection - 3D.
Это удобное окно позволяет выбирать и задавать все компоненты соединения. В показанном примере выбирается винт с цилиндрической головкой под шлиц.
Выберите размер компоненты.

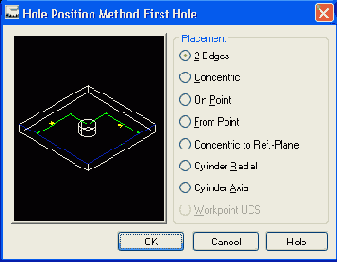

На следующем этапе появится диалоговое окно размещения.

Выберите метод позиционирования отверстия.

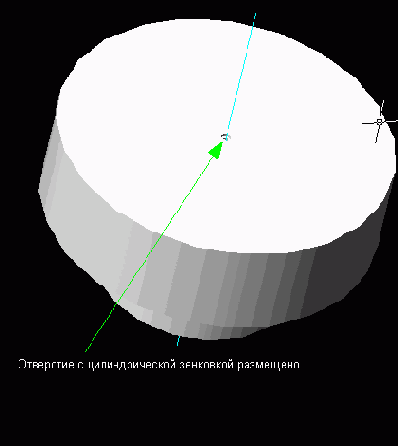

Выберите первое ребро или плоскую грань. Выберите второе ребро или плоскую грань. Введите местоположение отверстия. Введите с клавиатуры расстояние от первого ребра и нажмите клавишу <Enter> для подтверждения. Введите с клавиатуры расстояние от второго ребра и нажмите клавишу <Enter> для подтверждения. Задайте глубину отверстия, выбрав опцию Thru (Сквозное) и нажмите клавишу <Enter>.

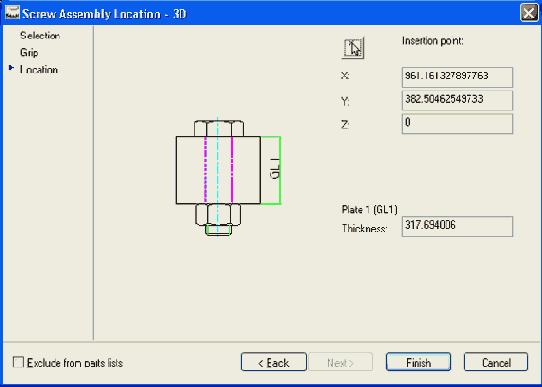

Диалоговое окно размещения трехмерной модели винтового соединения Screw Assembly Location - 3D используется для задания местоположения его компонентов в сборке.

В случае единичного отверстия просто щелкните мышью на клавише Finish.

Появится диалоговое окно ввода значений Enter Values.
В нем будут представлены стандартные размеры диаметра отверстия, диаметpa цилиндрической зенковки и ее глубины. При необходимости значения в столбце Value (Значение) могут быть изменены.
Щелкните мышью на кнопке ОК.
