Добавление в чертеж символов

Чтобы более точно передать замысел инженера, чертеж имеет специальные символы. Правильное использование символов увеличивает точность и улучшает качество конечного продукта. Кроме того, символы — это единый язык общения между инженерами, рабочими, подрядчиками и производителями. Пакет Mechanical Desktop содержит готовый список общеупотребительных символов. В данной главе будут рассмотрены следующие символы:

символы чистоты обработки поверхности; символы сварных соединений; символы геометрических допусков.

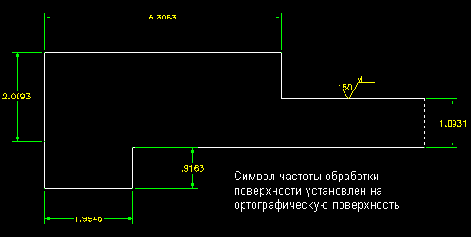

Установка символов чистоты обработки поверхности



Откройте чертеж, который требует установки символов.
Введите с клавиатуры AMSURFSYM и нажмите клавишу <Enter> или щелкните мышью на пиктограмме.

Select object to attach: (Щелкните мышью на поверхности).

Start point: (Щелкните мышью в том месте, где должна будет находиться головка стрелки).

Next Point <Symbol>: (Буксировкой сформируйте стрелку и линию сноски, после этого нажмите клавишу <Enter>).

  Появится диалоговое окно Surface Texture (Текстура поверхности).

  Щелкните мышью на кнопке ОК.


Установка символов сварных соединений

Откройте чертеж, который требует установки символов.
Введите с клавиатуры AMWELDSYM и нажмите клавишу <Enter> или щелкните мышью на пиктограмме.

Select object to attach: (Щелкните мышью на детали).

Start point: (Щелкните мышью в том месте, где должна будет находиться головка стрелки).

Next Point <Ortho off>: (Буксировкой сформируйте стрелку и линию сноски, после этого нажмите клавишу <Enter>).

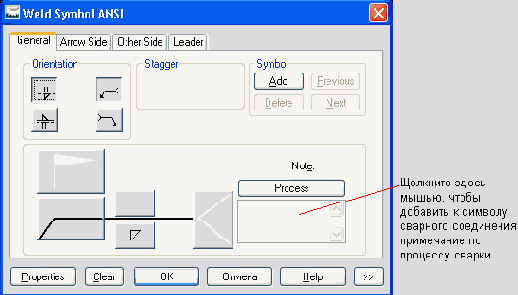

  Появится диалоговое окно Weld Symbol (Символ сварного соединения).

  Выберите тип символа, щелкнув, мышью на кнопке с соответствующим изображением из появившегося на экране списка.

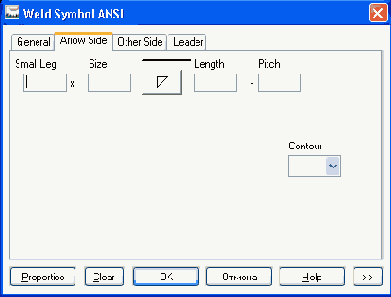

Символ сварного соединения каждого типа требует указания размерных параметров. Используемый в нашем примере символ углового стыковочного шва требует задания размера катета шва, длины шва и шага. Дополнительно могут задаваться контур и метод финишной обработки шва.

Введя параметры, щелкните мышью на кнопке ОК.

Показанный ниже окончательный вид символа сварного соединения включает в себя следующие параметры:

размер катета сварного шва 1/4"; длина шва 2"; шаг (от центра до центра) 6"; зачистка шлифовкой.

Ниже приведен перечень типовых сварных соединений и соответствующих им символов.


Установка символов геометрических допусков

Откройте чертеж, который требует установки символов.
Введите с клавиатуры AMFCFRAME и нажмите клавишу <Enter> или щелкните мышью на пиктограмме.

Select object to attach: (Щелкните мышью на детали).

Start point: (Щелкните мышью в том месте, где должна будет находиться головка стрелки).

Next Point «Drtho off>: (Буксировкой сформируйте стрелку и линию сноски, после этого нажмите клавишу <Enter>).

  Появится диалоговое окно Feature Control Frame (Пределы контура детали).
Выберите символ и установите значения допуска.
Щелкните мышью на кнопке ОК.

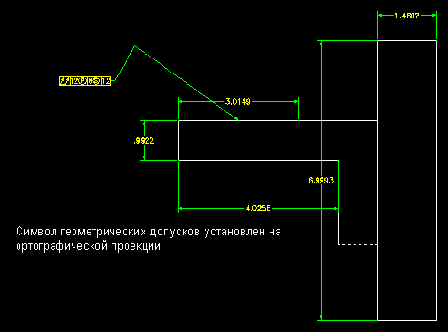

  Геометрические допуски установлены.

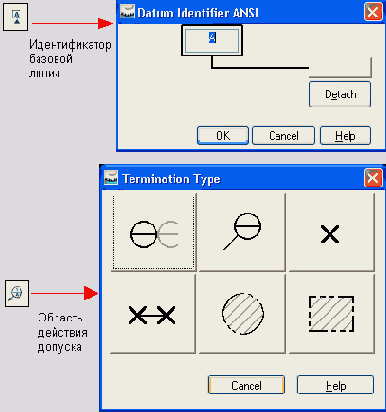

Возможна установка символов геометрических допусков и других видов. Эти символы устанавливаются подобно тем, которые задаются с помощью окна Feature Control Frame. Обратите внимание на способ применения следующих пиктограмм:
