Сложные сборки и ведомость материалов

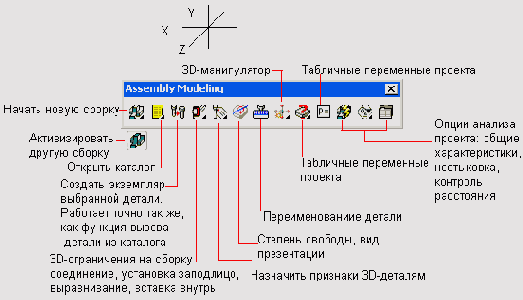

Инструментальная линейка Assembly Modeling (Моделирование сборок) обеспечивает быстрый вызов большинства команд, связанных со сборками.

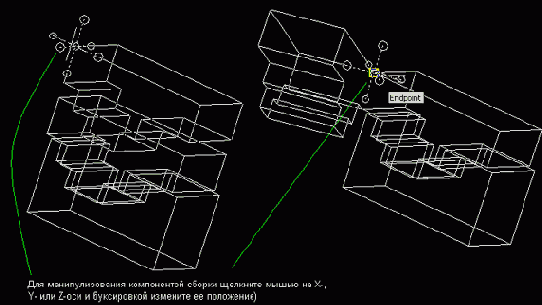

Использование 3D-манипулятора для просмотра сборки

Введите с клавиатуры AMMANIPUIATE и нажмите клавишу <Enter> или щелкните мышью на пиктограмме.



Разработка ведомости материалов

В процессе создания сборочного чертежа пакет Mechanical Desktop отслеживает данные, появляющиеся в ходе черчения. Это позволяет осуществлять автоматическую разработку ведомости материалов.

Попытайтесь выполнить следующие шаги, чтобы добавить в сборочный чертеж ведомость материалов.

Введите с клавиатуры АMВОM и нажмите клавишу <Enter> или щелкните мышью на пиктограмме.

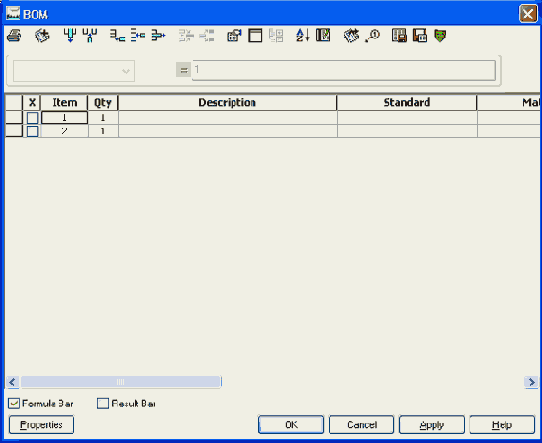

Появится диалоговое окно BOM (Bill of Materials) (Ведомость материалов).
В окне перечисляются следующие характеристики.

Номер по порядку. Количество. Название детали. Тип материала. Примечания к детали. Поставщик детали.

Другие элементы могут редактироваться с использованием панели инструментов.

Завершив внесение уточнений в ведомость материалов, сохраните ее в виде файла.

Щелкните мышью на кнопке экспорта Export.

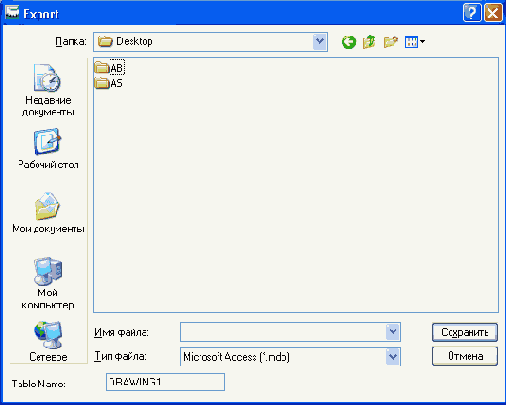

Появится диалоговое окно экспорта. Установите тип файла *.txt.

Примечание: при экспорте могут использоваться и другие типы файлов.

  Введите с клавиатуры имя файла.
Щелкните мышью на кнопке ОК.


Размещение ведомости материалов на чертеже

Сохранив файл ведомости материалов, можете приступить к ее размещению на чертеже. Базовый процесс этой процедуры аналогичен процессу размещения на чертеже любого текстового документа с использованием команды МТЕХТ.
Щелкните мышью на закладке Drawing системного броузера.

Введите с клавиатуры МТЕХТ и нажмите клавишу <Enter> или щелкните мышью на пиктограмме.
Щелкните мышью, затем буксировкой сформируйте окно для вставки текста ведомости материалов.

Когда появится диалоговое окно многострочного текстового редактора Multiline Text Editor, щелкните мышью на кнопке Import Text (Импортировать текст) и найдите местоположение файла ведомости, после чего выберите его и щелкните мышью на кнопке ОК.

Ведомость материалов можно также вставить в чертеж непосредственно. Введите с клавиатуры AMPARTLIST и нажмите клавишу <Enter>.

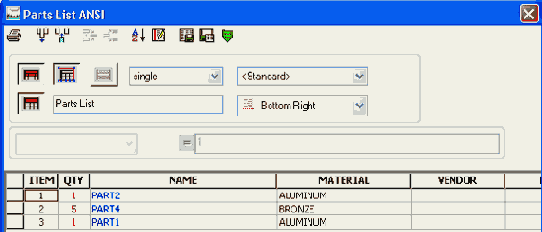

Появится диалоговое окно списка деталей Parts List. (Внесете в списке требуемые уточнения или добавления.)
Щелкните мышью на кнопке ОК.

Specify location: (Переместите ведомость материалов на свое место).

Примечание: для уточнения размера окна ведомости материалов можно воспользоваться командой Scale (Масштаб).

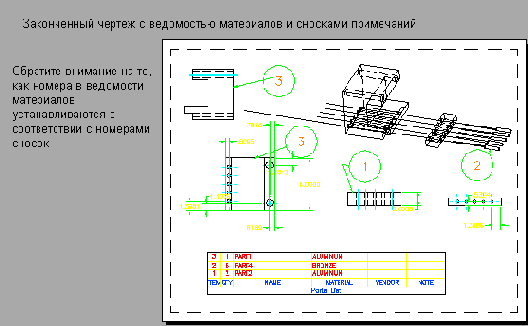

Законченный вид сборочного чертежа с ведомостью материалов

Чтобы изменить цвет текста в ведомости материалов, проделайте следующие шаги.

  Введите с клавиатуры AMEDIT и нажмите клавишу <Enter>.
Выберите окно ведомости материалов.
Появится диалоговое окно списка деталей Parts List.
Щелкните мышью на области текста, а затем — на кнопке Properties (Свойства).

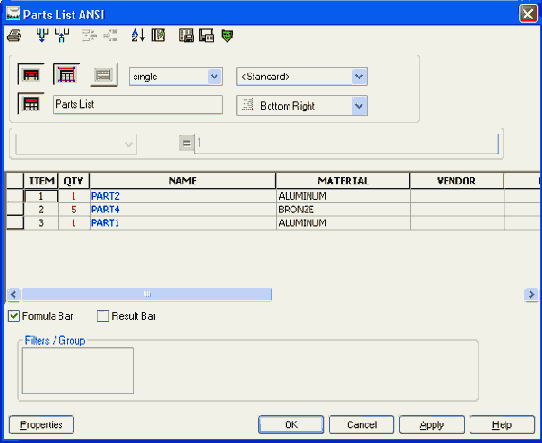

Появится диалоговое окно ANSI-свойств списка деталей Parts List Properties for ANSI, которое позволяет внести в список деталей множество самых разнообразных уточнений.

Чтобы изменить цвет текста, щелкните мышью на кнопке с цветным квадра- . том и выберите новый цвет.

Выбрав цвет, щелкните мышью на кнопке ОК, затем — снова на кнопке ОК и еще раз на кнопке ОК, чтобы вернуться к экрану рисования.


Введение справочных сносок



Введите с клавиатуры AMBALLOON и нажмите клавишу <Enter>.

Select part/assembly: (Щелкните мышью на одной из деталей).
Select next point: (Буксировкой выведите курсор в место расположения справочной сноски и щелкните мышкой).
