Цели работы

        Знакомство с назначением, характеристиками и методикой разработки символов электрорадиоэлементов (ЭРЭ)  в системе P-CAD 2002

[1, 2] средствами редактора Symbol Editor [1 - 7].

        Освоение важнейших условных графических обозначений (УГО) электрорадиоэлементов, а также правил их выполнения и употребления [8 - 24].

        Овладение практическими навыками создания условных графических обо­значений (УГО) с помощью графического редактора P-CAD Symbol Editor.

Формирование УГО ЭРЭ с помощью P-CAD Symbol Editor

4.1             Создание библиотеки электрорадиоэлементов

В процессе разработки печатной платы нам понадобится биб­лиотека, в которой будут храниться созданные библиотечные элементы. Библиотек может быть несколько. Не должно возникать проблемы поиска ЭРЭ по библиотекам. Целесообразно группировать ЭРЭ в нескольких библиотечных файлах, созданных на основе их классификации: резисторы (например, resistor.lib), конденсаторы (например, capacitor.lib) и т.п.

Не рекомендуется заносить собственные ЭРЭ в штатные библиотеки P-CAD 2002, лучше создать личные библиотеки.

    Для учебных целей сформируйте свою библиотеку с использованием Вашей фамилии, например,  Ivanov, следующим образом:

      Выполняется команда Library / New (Новая библиотека).

      В окне Library New задается имя библиотеки Ivanov.lib.

      Нажимается кнопка Save.

Интерфейс графического редактора P-CAD Symbol Editor

В верхней части экрана на синем фоне строки заголовка окна P-CAD Symbol Editor указывается название запущенной программы и имя ЭРЭ, с которым ведется работа.

В следующей строке помещено меню основных команд редактора. Выбранная команда выполняется установкой на нее курсора и щелчком левой кнопкой (ЛК) мыши. В результате открывается со­ответствующее выпадающее меню.

3.3.1

Меню Symbol

Ключевые системные команды сгруппированы в меню Symbol (рис. 3.2):

      Команда New  открывает окно, содержащее новый файл символа.

      Команда Open  открывает существующий файл символа  или библиотеку, чтобы выбрать символ.

      Команда Close закрывает активное окно.

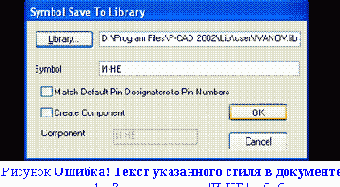

      Команда Save  сохраняет символ в библиотеке.

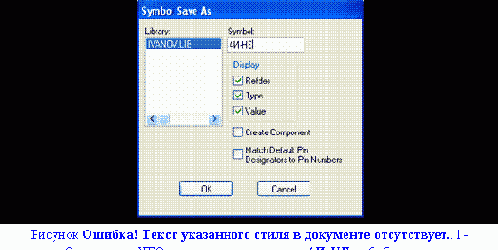

      Команда Save as  сохраняет символ в библиотеке под другим именем.

      Команда Save to File  сохраняет символ в активном окне как отдельный файл символа с расширением .sym.

      Команда Save to File as

сохраняет символ как отдельный файл символа с новым именем и местоположением.

      Команда Print   печатает активный символ.

3.3.2   Меню инструментов

Окно графического редактора P-CAD Symbol Editor содержит набор команд-инструментов (табл. 3.2), позволяющих создавать символы ЭРЭ.

Таблица 3.1 - Пиктограммы меню инструментов P-CAD Symbol Editor

Пиктограмма		Название		Действие
		Place pin		Размещение вывода
		Place line		Размещение линии
		Place arc		Размещение дуги
		Place polygon		Размещение полигона

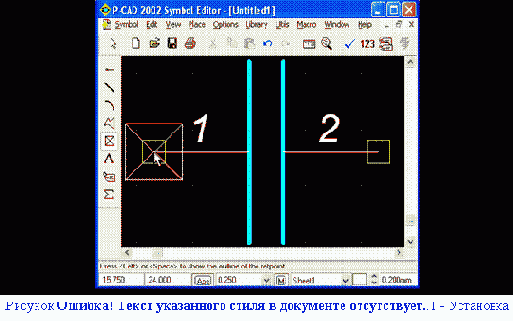

		Place ref point		Размещение точки привязки символа эле­мента[3]
		Place text		Размещение текста

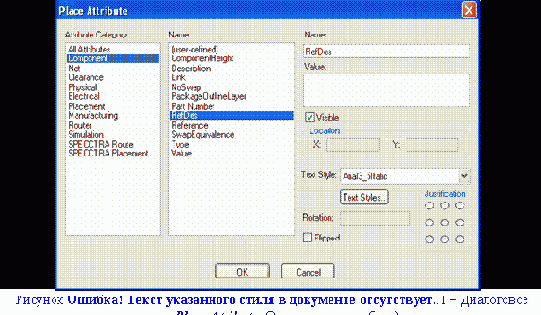

		Place Attribute		Размещение атрибута
		Place IEEE Symbol		Размещение символа функционального блока
		Edit Measure		Измерение расстояния
		Utils Validate		Проверка корректности создания символа элемента

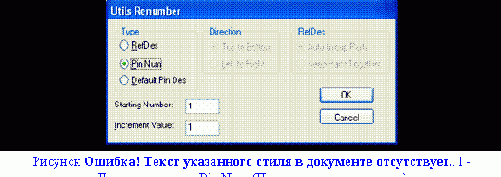

		Utils Renumber		Перенумерация выводов
		Symbol Attribute		Просмотреть и изменить атрибуты

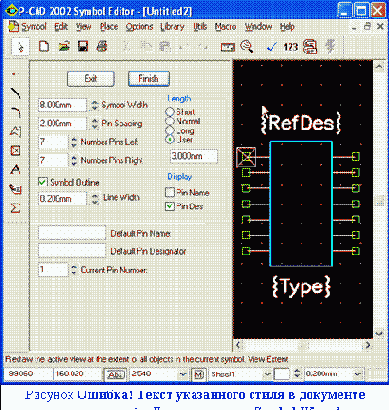

		Symbol Wizard		Мастер быстрого создания УГО

<


При размещении ( или рисовании) объекта вначале щелчком мыши выбирается соответствующая пиктограмма, а затем курсором указывается местоположение объекта (или начальная точка рисования объекта). Перед размещением некоторых объектов возможна опера­ция ввода дополнительной информации (появляется соответствующее диалоговое окно).

        Объекты в процессе размещения можно переме­щать.

      Для этого, после указания начальной точки размещения (не отпуская кнопку мыши), необходимо протащить контур объекта в нужную позицию экрана и отпустить кнопку мыши.

        Объекты в процессе размещения можно поворачивать.

      Нажатие клавиши R в процессе размещения позволяет некоторые объекты развернуть против часовой стрелки на угол, кратный 90o.

        Объекты в процессе размещения можно зеркально отображать.

      Нажатие клавиши F в процессе размещения позволяет некоторые объекты отобразить зеркально относительно оси Y.

3.3.3   Выбор и редактирование объектов

    Активизация режима выбора объектов

      Режим выбора объектов активизируется нажатием клавиши S или щел­чком мыши по пиктограмме Select .

    Выбор объекта

      Объект выбирается щелчком мыши. При этом имя выбранного объекта и его данные выводятся в строку информа­ции.

      Если один объект закрывает другой, то выбор невидимого объекта осу­ществляется повторным щелчком мыши или повторным нажатием на кла­вишу <Пробел> (при этом курсор должен находиться на выделенном объекте).

      Чтобы добавить выбранный объект к ранее выделенным, перед щелчком мыши следует нажать и удерживать клавишу Ctrl.

      Выбор объектов отменяется щелчком мыши в свободной части рабочего окна.



    Редактирование атрибутов объекта.

      Двойной щелчок левой клавишей по объекту позволяет редактировать все его атрибуты.

    Вызов контекстно-зависимого меню

      Щелчок правой клавишей мыши по объекту вызывает контекстно-зависимое меню команд.

    Редактирование объектов

      При перемещении объекта его можно сдвигать на один или несколь­ко шагов сетки (не отпуская кнопку мыши нажимать соответствую­щую клавишу со стрелкой).

      После выбора объекты можно вращать (В), отображать зеркально (F), выравнивать (Align) по горизонтали и вертикали, копировать в буфер обмена (Сору) или в файл (Copy to File), вставлять из буфера или пе­редвигать в нужное место рабочего поля.

    Выбор отдельного элемента сложного компонента

      В P-CAD можно выбрать отдельный элемент сложного компонента, например вывод символа, схемное имя или номер контакта компонен­та. Для этого перед щелчком мыши необходимо нажать и удерживать клавишу Shift.

    При редактировании символов  используются стандартные команды меню Edit  (рис. 3.3):

      Команда Undo   полностью отменяет последнее законченное действие.

      Команда Cut  удаляет выделенный объект (объекты) из файла символа и сохраняет его в буфере обмена Windows. Содержимое буфера обмена Windows можно вставлять в другой файл или в любое место рабочего пространства текущего файла.

      Команда Сору    позволяет копировать выделенные объекты в буфер обмена. Для копирования в пределах одного и того же файла удобно использовать комбинацию <Ctrl>+левая кнопка мыши.

      С помощью команды Copy To File производится копирование выбранных объектов в блочный файл; из блочного файла они могут быть вставлены в редактируемый символ с использованием команды Paste From File.



      Команда Paste  позволяет вставлять объект (объекты) из буфера обмена в текущий файл символа, если они были вырезаны или скопированы из рабочего пространства графического редактора с помощью команд Cut и Сору.

      Команда Paste From File

используется для вставки содержимого из блочного файла в текущий файл. Блочный файл должен быть предварительно создан командой Copy to File.

      Команда Properties вызывает диалоговое окно редактирования свойств выбранного объекта. Команда Properties может быть также выбрана двойным нажатием левой кнопки мыши на объекте

      Команда Delete удаляет все выбранные объекты. Для выполнения команды Delete

удобно использовать клавишу <Del>.

      Команда Copy Matrix копирует все выбранные объекты, размножая их в виде матрицы с заданными параметрами. Перед выполнением команды Copy Matrix предварительно должны быть выбраны объекты для копирования. В диалоговом окне команды Copy Matrix указывается число столбцов и строк, соответствующих числу копий объекта по горизонтали и вертикали, а также интервалы между объектами по горизонтали и вертикали.

      Команда Select All выбирает все объекты на текущем листе.

      Команда Deselect All снимает выделение всех предварительно выбранных объектов.

      Команда Highlight высвечивает выбранный объект (объекты) в текущем цвете подсветки, выбранном с помощью команды Options | Display.

      Команда Unhighlight отменяет высвечивание выбранного объекта (объектов) и восстанавливает нормальные цвета объекта.

      Команда Unhighlight All отменяет подсветку всех объектов в файле и восстанавливает нормальные объектные цвета. Эта команда воздействует на все высвеченные объекты независимо от того, выбраны они или нет.

      Команда Measure  измеряет расстояние по X и по Y, а также полное расстояние между двумя точками.


Результаты отображаются на строке состояния.

3.3.4   Меню View

Команды обзора рабочего окна сгруппированы в меню View (рис 3.4) и изме­няют вид, масштаб изображения объекта и его положение в пределах рабочего окна:

      Команда View/Redraw перечерчивает экран с целью удаления «сле­дов», оставшихся после редактирования изображения.

      Команда View/Extent масштабирует изображение так, что на экран выводится все введенные на данный момент фрагменты проекта.

      Команда View/Last выводит предыдущее изображение экрана.

      Команда View/All

выводит на экран все содержимое активного окна вместе с рамкой.

      Команда View/Center

(или нажатие на клавишу С) центрирует изоб­ражение относительно текущего положения курсора. Эта же клави­ша используется для панорамирования изображения при установке курсора на край экрана. Если курсор расположить на границе экра­на, то смещение изображения (панорамирование) выполняется при нажатии одной из клавиш со стрелками ( <, ^, >, v).

      Команды View/Zoom In или View/Zoom Out увеличивают или умень­шают изображение относительно координаты, указанной курсором, на величину параметра Zoom Factor, указанного в меню Options/ Configure.

      Изменение масштаба изображения удобнее производить при установке курсора в точку, относительно которой будет произве­дено изменение, и последующем нажатии на клавиши серый

«+» или серый «-».

      Команда Zoom Window  позволяет целиком заполнить активное окно выбранным с помощью курсора прямоугольным фрагментом.

      Команда View/Jump Location (клавиша «J») перемещает курсор в точку с координатами, которые указываются в окнах диалогового окна, появ­ляющегося после выполнения указанной команды.

Контрольные вопросы

1)   Поясните назначение редактора символов P-CAD Symbol Editor.

2)   Каким образом можно вызвать символьный редактор P-CAD Symbol Editor?

3)   Поясните назначение пиктограмм на панели инструментов.

4)   Объясните назначение полей в нижней части экрана.

5)   Каким образом настраивается конфигурация символьного редактора P-CAD Symbol Editor?

6)   Как создается библиотека УГО элементов?

7)   Какова последовательность действий при создании УГО ЭРЭ?

8)   Как выполняется вычерчивание контура ЭРЭ?

9)   Каким образом проставляются выводы ЭРЭ?

10)Каков порядок ввода текста и атрибутов элементов?

11)Как устанавливается точка привязки УГО элемента?

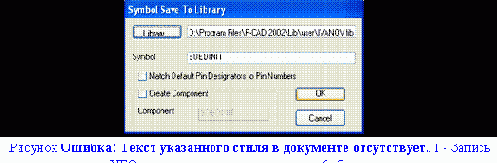

12)Каким образом производится запись сформированного УГО элемента?

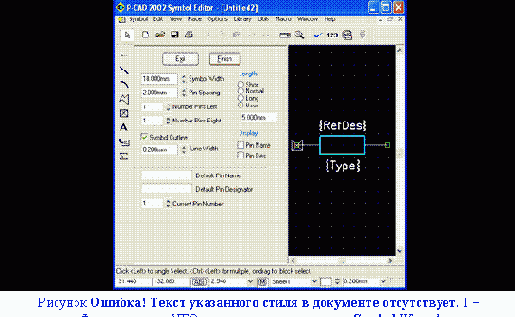

13)Какова последовательность действий при создании УГО ЭРЭ в режиме Symbol Wizard?

14)Какова последовательность действий при создании УГО ЭРЭ методом редактирования символов?

Настройка конфигурации программы P-CAD Schematic

В том случае, когда пользователь P-CAD имеет библиотеку го­товых УГО ЭРЭ, создавать новые необходимые УГО бывает удоб­но путем редактирования уже имеющихся в библиотеке УГО, сходных по начертанию или функциональному назначению с необ­ходимым. Такое редактирование позволяет выполнять и графиче­ский редактор P-CAD Schematic, хотя основным его назначением является ввод и редактирование схем электрических принципиальных.

Настройка конфигурации программы P-CAD Schematic после ее запуска выполняется подобно настройке редактора Symbol Editor (см. подраздел 3.4) в следующем порядке.

        Выполнить команду Options/Configure (рис. 4.20).

      В появившемся окне установить размер рабочего поля формата А4.

      В области Units выбрать миллиметры (mm) как единицу измерения.

      В области Orthogonal Modes выделить флажком оба пункта.

        Привязать курсор к узлам сетки.

      Выполнить команды View / Snap to grid и установить флажок перед одноименной командой.

        Установить сетки с шагом 2,5 мм и 1 мм (рис. 3.6).

      Выполнить команды Options/Grids. После этого в окне Options Grids в области Grids Spacing ввести шаг сетки 2,5, нажать Add. Затем анало­гично ввести шаг сетки 1,0 и нажать Add. Щелкнуть ЛК по кнопке ОК.

        Установить текущую линию рисования (рис. 3.7).

      Командами Options/Current Line в одноименном диалоговом окне в поле Width выбрать User и задать ширину 0,2 мм. Нажать кнопку ОК.

Настройка конфигурации программы Symbol Editor

Система P-CAD может работать в двух системах измерения - дюймовой (по умолчанию) и метриче­ской. Кроме того, в P-CAD, в отличие от многих других графических редакторов, в настройках системы определяется размер рабочей области. Поэтому перед началом создания УГО символа ЭРЭ необходимо настроить конфигурацию Symbol Editor.



Вызвать диалоговое окно Options Configure  (Установка конфигурации) (рис. 3.5) командой Options /

Configure.

      В  области Units (Единицы измерения) при создании принципиальных схем в соответствии с ЕСКД разумно выбирать в качестве единицы измерения метрическую сис­тему единиц - миллиметры (mm), обеспечивающую точность - три десятичных знаке после запятой[4].

      Область Workspace Size предназначена для определения размера листа прин­ципиальной электрической схемы, который может быть выбран из 10 стан­дартных форматов (5 американских — А, В, С, D, Е и 5 европейских — А4, A3, А2, А1, А0) с помощью соответствующих переключателей, либо задан пользователем путем установки переключателя User

(Пользовательский) и непосредственного ввода ширины (поле ввода Width) и высоты (поле ввода Height) листа[5].

      Группа флажков Orthogonal Modes (Варианты ортогональности) определяет взаимные углы цепей и ли­ний. Если отмечен флажок 90/90 Line-Line, то вводятся ортогональные ли­нии и проводники, выбрав флажок 45/90 Line-Line возможно вводить ли­нии по диагонали. Целесообразно выделить флажком оба пункта.

      В области AutoSave определяются параметры автоматического сохранения файлов проекта. Флажок Enable AutoSave разрешает или запрещает автоматическое сохранение проек­та. Выбор флажка Purge Previous Backups позволяет удалить все резервные копии, сохраненные в предыдущем сеансе работы.

      В строке ввода File Viewer определяется средство просмотра сообщений, от­четов, сообщений об ошибках и т.д.


По умолчанию используется стандартный редактор Notepad, однако больше возможностей предоставит другой редактор Windows - WordPad.

        Привязать курсор к узлам сетки.

      Для быстрого точного позиционирования всех элементов чертежей на рабочем поле, следует привязать   курсор   к узлам сетки, для чего выполняют команду менюView / Snap to grid (Привязка к сетке).

      Вызвать с помощью команды Options / Grids (Установка сеток) диалоговое окно (рис. 3.6) и устано­вить сетки с шагом 2,5 мм и 1 мм[6].

      Для этого в окне Options Grids  в  области Grids Spacing ввести шаг сетки 2,5 и нажать «Add» (До­бавить). Затем аналогич­но в этом же окне ввести шаг сетки 1,0 и нажать «Add» и т.п.

      Ненужный шаг сетки 2,540 установленный системой по умолчанию следует исключить. Для этого нужно щелкнуть по нему в списке ЛК мыши и нажать «Delete» (Исключить).

      Новое значение шага сетки также может быть непосредственно введено в соответствующее поле строки состояний (см. рис. 3.7).

      Текущее значение шага сетки легко может быть выбрано из списка, который появляется после нажатия ЛК кнопки  (рис. 3.7), справа от поля, где в строке состояний Symbol Editor выводится текущее значение шага сетки (см. рис. 3.1).

      Циклическое переключение между шагами сетки осуществ­ляется также с помощью клавиши <G>.

      Видимость и стиль линий сетки определяются группой параметров Visible Grid Style в окне Options Grids.

       Сброшенный флажок Visible позволяет сделать сетку невидимой.

      Сетка может отображаться в виде точек, соответствующих узлам сетки (отмечен флажок Dotted), либо в виде сетки из тонких линий (отмечен флажок Hatched).

      В области Mode выбирается абсолютная (переключатель Absolute) или отно­сительная (переключатель Relative) сетка.


Абсолютная сетка имеет начало координат в левом нижнем углу рабочего пространства. Относительная сет­ка может иметь начало координат в произвольной точке. В области Relative Grid Origin задается начало координат относительной сетки.

      Быстрый переход между относительной и абсолютной сетками удобно вы­полнять путем переключения кнопки в строке состояния либо нажатием кла­виши <А>. Если отмечен флажок Prompt for Origin, то после переключения в относительный режим начало координат вводится курсором в рабочем окне.

    Установить текущую линию рисования.

      По умолчанию уста­новлена Thin (тонкая линия - толщи­ной 0.254 мм).

      Целесообразно командой Options / Current Line

(Установка текущей линии) в одно­именном диалоговом окне (рис. 3.8) в поле Width (Ширина) выбрать User (Пользовательский) и задать ширину 0,2 мм.

      Учредить новую нужную тол­щину линии можно также вводом значения текущей толщины линии в соответствующее поле строки состояний в процессе рисования (см. рис. 3.1).

      Текущее значение толщины линии также легко может быть выбрано из списка, который появляется после нажатия ЛК кнопки  (рис. 3.7), справа от поля, где в строке состояний Symbol Editor

выводится текущее значение толщины линии (см. рис. 3.9).

Отчетность

Для получения  зачета  по  работе  студент  должен:

        Знать правила выполнения условных графических обозначений радио­элементов, имеющих наибольшее значение при проектировании РЭС.

        Уметь пользоваться символьным редактором P-CAD Symbol Editor;

        Представить сформированные УГО символов радиоэлементов для своего проекта и уметь объяснить назначение любых элементов символов.

Порядок создания УГО элемента «И-НЕ»

Порядок создания УГО элемента «4И-НЕ заключается в следующем.

        Назначить подходящий масштаб изображения.

      Установить курсор в точку ввода редактируемого символа с координатами (20; 20) и трижды нажать клавишу «серый плюс».

        На экране поместить символ сходного   по   начертанию   с      «4И-НЕ» УГО элемента «2И-НЕ».

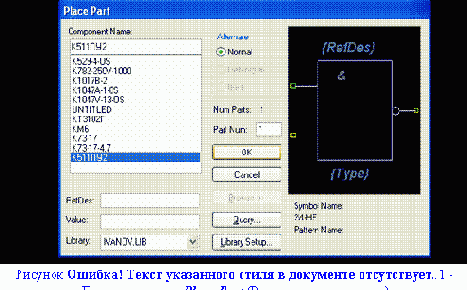

      Для этого командами Pla­ce/Part (пиктограмма ) вызвать диалоговое окно Pla­ce Part (Размещение элементов) и в библиотеке Ivanov.lib выбрать элемент К511ПУ2

(рис. 4.22). На­жать кнопку ОК.

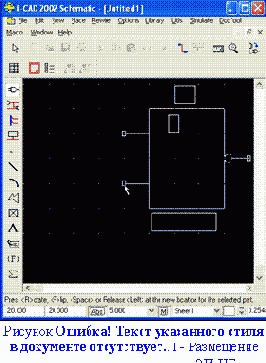

      Появившийся контур элемента «2И-НЕ» раз­местить на экране по месту привязки в точке с координатами (20, 20) (рис. 4.23).

        Преобразовать выбранный символ в набор графических объектов.



Командами Edit/Select

 включить режим выбора объектов и щелчком ЛК выбрать данный символ. Он изменит свой цвет на желтый (рис. 4.24).

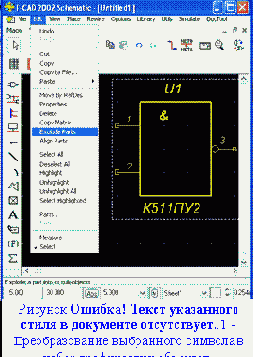

Командами Edit/Explode Part выбранный символ преобразовать в набор графических объектов. После этих команд доступ­ными для редактирования оказываются отдельные детали УГО (линии, выводы, надписи) (рис. 4.25).

        Редактирование УГО «4И-НЕ»

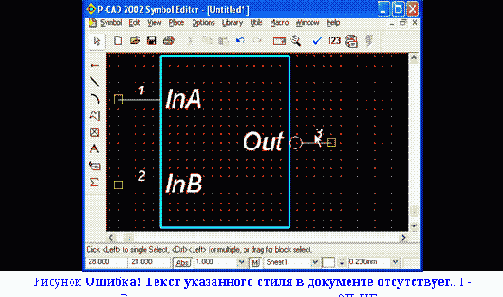

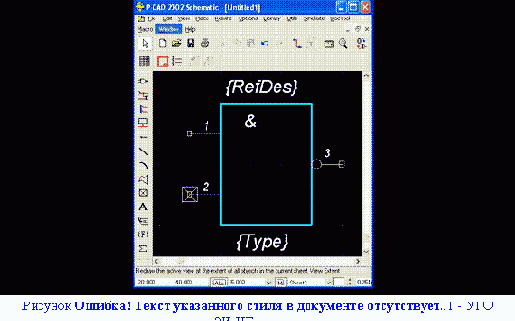

      Сформируем УГО логи­ческого элемента «4И-НЕ» редактированием УГО «2И-НЕ».



Прямоугольный контур УГО логического элемента  «4И-НЕ» та­кого же размера - 15´20 мм, поэтому его оставим без измене­ния.

        Уточнить свойства и положение выводов 1 и 2 элемента.

      Входные выводы следует устано­вить слева (их 4), а выходные — справа (их 2).

      Установить шаг сетки 2,5 мм.

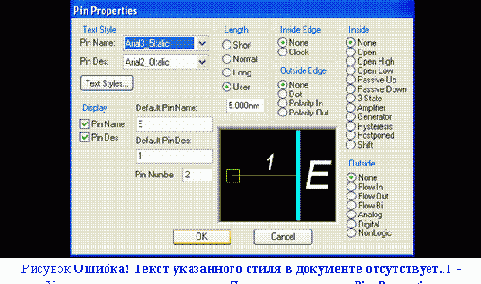

      По командам Edit/Select   курсором выбрать вывод 1 и щелкнуть по нему ЛК, затем, не отпуская ЛК, переместить его в точку с координатами (25; 32,5) и отпустить ЛК.

      В поле выбранного вывода 1 нажать ПК и избрать в раскрывшемся контекстно-зависимом меню клавишу Properties (Свойства). В появившемся диалоговом окне Pin Properties в области Display установить флажок Pin Name (делаем имя вывода 1 видимым) и нажать ОК.

      В поле выбранного вывода 2 нажать ПК и нажать в раскрывшемся контекстно-зависимом меню клавишу Properties (Свойства). В появившемся диалоговом окне Pin Properties в области Display установить флажок Pin Name (делаем имя вывода 2 также видимым) и нажать ОК.

        Создать входные выводы 4 и 5.

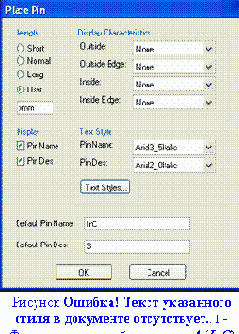

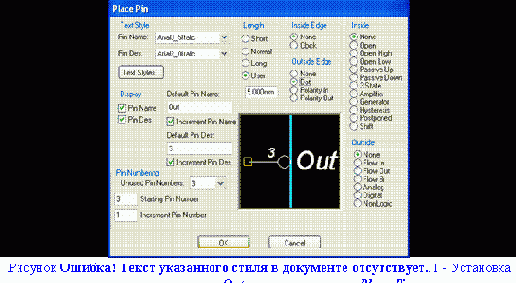

      Выпол­нить команду Place Pin . Откроется диалоговое окно Place Pin. В нем в поле Length

установить флажок в окне User и задать длину вывода 5 мм. В окнах Inside Edge, Outside Edge, Inside, Outside оставить установки None. В поле Default Pin Name, а в поле Default Pin Des номер вывода — 3. В зоне Text Style в окнах Pin Name установить стиль текста Arial3_5Italic, а поле Pin Des  - стиль Arial2_0Italic. В поле Display в обоих окнах установить флажки. Теперь в поле Default Pin Name

ввести имя вывода — InС, а в поле Default Pin Des — номер вывода 4. На­жать кнопку ОК (рис. 4.26).

      Поставить курсор в точку с координатами (25; 22,5), щелкнуть ЛК и, удерживая ее, дважды нажать на клавишу буквы R

для разворота вывода на 180° (или один раз клавишу буквы F). Отпустить ЛК. Щелкнуть ПК.

      Для изменения положения номера вывода выделим его ЛК при нажатой клавише Shift

и, не отпуская ЛК, перетащим его в позицию над выводом.

      Подобным образом в точке с координатами (25; 17,5) сформировать входной вывод InD с № 5.



        Уточнить свойства выходного вывода.

      Положение и тип вывода (инверсный) не меняется.

      Для уточнения других свойств выходного вывода нужно щелкнуть по нему ПК и нажать в раскрывшемся контекстно-зависимом меню клавишу Properties (Свойства).

      В появившемся диалоговом окне Pin Properties в области Display установить флажок Pin Name (делаем имя вывода Out также видимым) и нажать ОК.

      Проверить: в окне Outside Edge должно быть   значение   Dot,   а   в остальных - None.  В окне Default Pin Name - имя вывода — Out, а в окно Default Pin Des ввести номер вы­вода  6.  Нажать  кнопку  ОК.

        Уточнить положение надписи с названием символа.

      Командами Edit/Select  включить режим выбора объектов.

      Щелкнуть ЛК по надписи с названием символа (&) и, не отпуская ЛК, переместить ее в точку с координатами (32,5; 32,5), и затем отпустить ЛК.

        Установить точку привязки элемента на  1-й вывод УГО.

      Щелкнуть ЛК по элементу, отображающему точку привязки (перечеркнутый квадратик) и, не отпуская ЛК переместить этот элемент в точку с координатами (20; 32,5) и отпустить ЛК.

        Выполнить перенумерацию выводов.



Изме­нить нумерацию выводов. Для этого по командам Utils/Renumber  в открывшемся одноименном окне задать режим Pin Num. Нажать ОК. После этого последовательно в порядке возрастания начиная с 1-го вывода пометить щелчком ЛК все выводы.

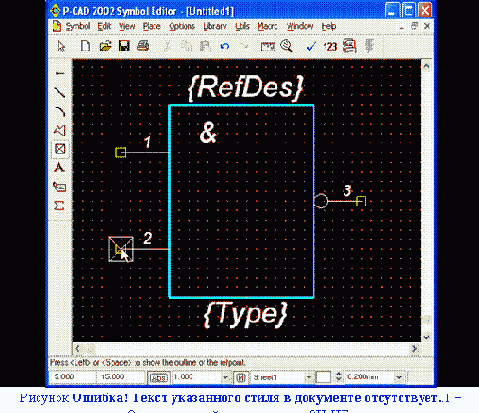

      Полученный  результат пред­ставлен на рис. 4.28.



 Сохранение УГО логическо­го элемента в библиотеку.

      Командами Edit/Select выбрать (выделить) весь созданный УГО.



      По командам Library/Symbol Save

As в открывшемся окне вы­ брать созданную ранее библиотеку Ivanov.lib.



В поле Symbol на­брать имя элемента «4И-НЕ» и нажать кнопку ОК (рис. 4.29).

Порядок выполнения работы

1)   Условные графические обозначения дискретных электрорадиоэлементов на электрических схемах необходимо выполнять в соответствии с ЕСКД по ГОСТ 2.75l-73, ГОСТ 2.702-75 и ГОСТ 2.708-81, а цифровых и аналоговых интегральных схем по ГОСТ 2.743-91 и ГОСТ 2.759-82. Ознакомиться с правилами выполнения условных графических обозначе­ний (УГО) электрорадиоэлементов [8 - 24].

2)   Ознакомьтесь с основными приемами работы в среде графического редактора P-CAD Symbol Editor (раздел 3).

3)   Выполните предложенные упражнения (раздел 4).

4)   Составьте перечень элементов выданной Вам схемы электрической принципиальной.

5)   Внимательно проанализируйте с помощью P-CAD Symbol Editor имеющиеся библиотеки *.lib. Некоторые электрорадиоэлементы, возможно, уже существуют в данных библиотеках, и после всестороннего рассмотрения и соответствующего редактирования их можно применить в Вашем проекте.

6)   Определите перечень радиоэлементов, символы[1]

которых нужно дополнительно ввести в базу данных Вашего проекта[2]. Согласуйте его с преподавателем.

7)   Создайте с помощью графического редактора P-CAD Symbol Editor символы всех необходимых ЭРЭ и после исчерпывающей проверки введите их в базу данных своего проекта.

8)   Ответьте письменно на контрольные вопросы.

9)   Составьте и защитите отчет о выполненной работе.

Редактор графических символов ЭРЭ P-CAD Symbol Editor

3.1             Назначение

В процессе проектирования ПП неизбежно возникает задача или создания новых, или редактирования ранее созданных услов­ных графических изображений (УГО) ЭРЭ, приведения их в соответствие  с действующими российскими стандартами ЕСКД. Формирование библиотеки символов ЭРЭ крайне ответственная и трудоемкая работа, и цена ошибок при этом довольно велика.

Для решения поставленной задачи используется встроенный в систему специальный графический редактор P-CAD Symbol Editor, ра­ботающий с файлами отдельных символов (.sym) и библиотек (.lib).

Создание УГО диода КДА

В том случае, если программа Symbol Editor была закры­та, необходимо выполнить все установки ее конфигурации, проведенные в пункте 3.4. Если программа не закрывалась, то конфигурация сохранилась и можно сразу приступать к фор

мированию УГО диода (рис. 4.36).

Порядок создания УГО диода заключается в следующем.

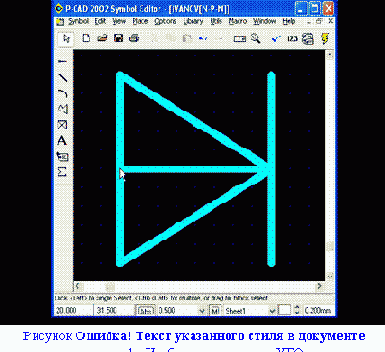

        Нарисуем контур УГО диода.

      Установить теку­щую сетку с шагом 0,5 мм

      Выполнить команду Place Line  .

      Установить курсор в точ­ку с координатами (20; 34) и щелкнуть ЛК. Перевести курсор в точку с координатами (20; 29) и щелкнуть ЛК. Затем, переставив курсор в точку (24; 31,5), щелкнуть ЛК. Поместить курсор в точку с координатами (20; 31,5) и опять щелкнуть ЛК, а затем ПК. Вновь установить курсор в точку (20; 34) и щелкнуть ЛК. Перевести кур­сор в точку (24; 31,5) и щелкнуть ЛК, а затем ПК.



Теперь проводим вертикальную линию. Для этого надо устано­вить курсор в точку с координатами (24; 34) и щелкнуть ЛК. Пере­ведя курсор в точку (24; 29), щелкнуть сначала ЛК, а затем ПК. Получили изображение диода, представленное на рис. 4.37.

    Создание новых стилей текста.

      В основном меню выбрать ЛК мыши Options / Text Style…

      В появившемся диалоговом окне (рис. 4.4) Options Text Style

(Параметры стиля текста) появится список установленных стилей текста.

      Для добавления нового стиля текста нажмите ЛК мыши клавишу Add (Добавить), что приведет к появлению диалогового окна (рис. 4.5) Add Text Style

(Добавить стиль текста).

       В строке ввода Style Name окна Add Text Style введем имя нового стиля Arial3_5Italic и нажмем OK.  В названии стиля отображено имя шрифта (Arial), высоту шрифта (3,5 мм) и начертание (курсив).

      В  появившемся диалоговом окне (рис. 4.6) Text Style Properties (Свойства с тиля текста) установим флажок Allow True Type (Разрешить шрифт TTF)  и нажать кнопку Font для выбора шрифта.

      Установим параметры шрифта в диалоговом окне Шрифт

в соответствии с  рис. 4.7 и нажмите ОК.

      В диалоговом окне Text Style Properties (рис. 4.8) в строке ввода Size

(Размер)  установим высоту шрифта 3.5 мм.

      Чтобы разрешить отображение шрифтов True Type в области Display (Отображать) установим флажок  True Type Font и нажмем ОК.

      Убедитесь, что в диалоговом окне Options Text Style (рис. 4.4) появился новый стиль текста Arial3_5Italic.

      По аналогичной технологии следует создать стиль Arial2_0Italic

(имя шрифта Arial, высота шрифта 2,0 мм  и начертание курсив).

        Установить выводы элемента.

      Выполнить команду Place Pin .

      Откроется одноименное диалоговое окно. В нем в поле Length установить флажок в окне User и задать длину вывода 3 мм. В областях Inside Edge, Outside Edge, Inside, Outside установить значение None. В поле Default Pin Name ввести «+», а в поле Default Pin Des ввести 1. В зоне Text Style в окнах Pin Name установить стиль текста Arial3_5Italic, а поле Pin Des  - стиль Arial2_0Italic. В области Display установить флажок Pin Des. Нажать на кнопку ОК. Поста­вить курсор в точку с координатами (20; 31,5), нажать ЛК и, не отпуская ее, клавишей R сориентировать вывод влево. Отпустить ЛК. Щелкнуть ПК.

      Вновь выполнить команду Place Pin .

      В возникнувшем диалого­вом окне Place Pin

в поле Default Pin Name ввести «-», а в Default

Pin Des - 2. Нажать на кнопку ОК. Поставить курсор в точку с координатами (24; 31,5), нажать ЛК и, не отпуская ее, клавишей R сориентировать вывод вправо.


Отпустить ЛК и щелкнуть ПК.

      Для уточнения положения номеров выводов выделим поочередно их ЛК при нажатой клавише Shift

и, не отпуская ЛК, перетащим его в позицию сверху от вывода, клавишей R сориентировав их в нужном направлении.

        Установить точку привязки элемента на левый вывод УГО диода.

      Выполнить команду Place Ref Point . Поместить курсор в точку с координатами (17; 31,5) и щелкнуть ЛК.

        Ввести атрибуты элемента.

      Выполнить команду Place Attribute .

      Появится диалоговое окно Place Attribute. В нем в области Attribute Category выбрать Component. В области Name выбрать RefDes. В открывшемся списке Text Style выбрать Arial3_5Italic. Установить в поле Justification по вертикали - низ, а по горизонтали - центр. Нажать кнопку ОК. Установить курсор в точку с координатами (21,5; 34,5) и щелкнуть ЛК.

      Вновь выполнить команду Place Attribute .

      В области Attribute Category

выделить цветом Component, а в соседней области Name - Type. Установить стиль текста Arial3_5Italic. Выравнива­ние Justification выбрать по вертикали - верх, а по горизонта­ли - центр. Нажать кнопку ОК. Установить курсор в точку с координатами (21,5; 28,5) и щелкнуть ЛК.

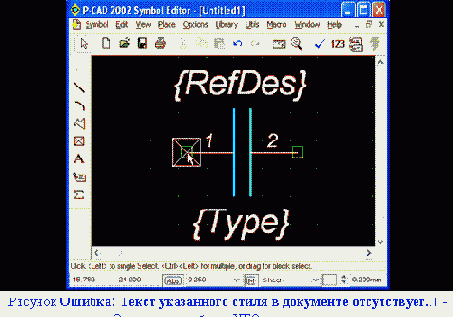

      Полученный результат представлен на рисунке рис. 4.38.



 Записать разработанного УГО диода в библиотеку.



Для этого вы­полнить команду Symbol/Save и в появившемся окне щелк­нуть по кнопке Library. В открывшемся окне выбрать созданную ранее библиотеку Ivanov.lib. В поле Symbol набрать имя элемента «DIOD» и нажать кнопку ОК (рис. 4.39).

4.6              Создание УГО резистора с помощью мастера Symbol Wizard



Для обозначения любого резистора, независимо от его конструктивных особенностей ГОСТ 2.728-74 предусматривает использование символа в виде прямоугольника (рис. 4.40).

Номинальную мощность рассеяния постоянного резистора (от 0,05 до 5 Вт) обозначают специальными знаками, помещаемыми внутри символа (рис. 4.41). Заметим, что эти знаки не должны касаться контура условного обозначения резистор.

Для учебного проекта [6] требуется разработать УГО резистора мощностью 0,125 Вт размером 10´4 мм с выводами дли­ной 5 мм.

В том случае, когда пользователь P-CAD имеет библиотеку гото­вых УГО ЭРЭ, создавать новые необходимые УГО бывает удобно путем редактирования уже имеющихся в библиотеке УГО, сход­ных по начертанию или функциональному назначению с необходи­мым.

Для создания и редактирования символов с прямоугольными УГО (микросхем, реле, резисторов и т.п.) очень удобно использовать Мастер Символов, существующий в составе графического редактора P-CAD Symbol Editor.

Порядок создания УГО резистора в режиме Symbol Wizard заключается в следующем.

        Запустить программу Symbol Editor (см. пункт 3.2).

      После запуска редактора P-CAD Symbol Editor выполняется  настройка его конфигурации (см. подраздел 3.4).

    Создание новых стилей текста.

      В основном меню выбрать ЛК мыши Options / Text Style…

      В появившемся диалоговом окне (рис. 4.4) Options Text Style

(Параметры стиля текста) появится список установленных стилей текста.

      Для добавления нового стиля текста нажмите ЛК мыши клавишу Add (Добавить), что приведет к появлению диалогового окна (рис. 4.5) Add Text Style (Добавить стиль текста).

       В строке ввода Style Name окна Add Text Style введем имя нового стиля Arial3_5Italic и нажмем OK.  В названии стиля отображено имя шрифта (Arial), высоту шрифта (3,5 мм) и начертание (курсив).



      В  появившемся диалоговом окне (рис. 4.6) Text Style Properties (Свойства с тиля текста) установим флажок Allow True Type (Разрешить шрифт TTF)  и нажать кнопку Font для выбора шрифта.

      Установим параметры шрифта в диалоговом окне Шрифт

в соответствии с  рис. 4.7 и нажмите ОК.

      В диалоговом окне Text Style Properties (рис. 4.8) в строке ввода Size

(Размер)  установим высоту шрифта 3.5 мм.

      Чтобы разрешить отображение шрифтов True Type в области Display (Отображать) установим флажок  True Type Font и нажмем ОК.

      Убедитесь, что в диалоговом окне Options Text Style (рис. 4.4) появился новый стиль текста Arial3_5Italic.

      По аналогичной технологии следует создать стиль Arial2_0Italic

(имя шрифта Arial, высота шрифта 2,0 мм  и начертание курсив).

        Выполнить команды Symbol/Symbol Wizard .

      Откроется диалоговое окно, на котором слева приведены задаваемые парамет­ры, а справа соответствующий им чертеж УГО. В данном случае в качестве примера изображен вариант УГО ЭРЭ с четырнадцатью выводами (рис. 4.42).



 В строке состояний задать шаг сетки равный 1.

        Задать параметры УГО резистора в левой части экрана.

      Ширину символа Symbol Width задать равной 10 мм, а рас­стояние между смежными выводами Pin Spacing - 2 мм.

      Длину выводов установить в поле Length. Для этого выбрать User и в его окне установить 5 мм.

      Число выводов слева и справа Number Pin Left (Right) вы­брать по 1.

      Для изображения контура резистора на экране установить фла­жок в окне Symbol Outline.

      Ширину линии контура резистора Line Width задать равной 0,2 мм.



      Поскольку выводы резистора не нумеруются и не обозначают­ся, в поле Display в окнах Pin Name и Pin Des убрать флажки.

      Кроме того, в окнах Default Pin Name

и Default Pin Designator

(по умолчанию принимаемые имя и номер 1-го вывода) так­же ничего не указывать (рис. 4.43).



Клавиша Exit служит для прекращения создания УГО, а клави­ша Finish для завершения его создания. Поэтому щелкнуть ЛК

по клавише Finish. Изображение созданного УГО резистора перене­сется на основной экран программы Symbol Editor (рис. 4.44).



Далее редактирование УГО символа осуществляется штатными средствами редактора P-CAD Symbol Editor.

        Нарисовать черточки, обозначающие номинальную мощность резистора.

      Активизируйте команду Options/Grids.. в основном меню. В появившемся диалоговом окне Options Grids (рис. 4.45) в рамке Mode (режим) пере­ключитесь   с   абсолютной   сетки   на   относительную (Relative). Также установите флажок Prompt for Origin (указать начало координат).

      Закройте панель Option Grids и, переместив курсор, имеющий вид наклонного перекрестия  на левый нижний угол прямоугольника УГО резистора, щелкните ЛК мыши. Здесь будет начало координат относительной сетки.



Выполнить команду Place Line  .

      Установить курсор в точ­ку с относительными координатами (3; 3) и щелкнуть ЛК. Перевести курсор в точку с координатами (5; 1) и щелкнуть ЛК, а затем ПК. Затем, переставив курсор в точку (5; 3), щелкнуть ЛК. Поместить курсор в точку с координатами (7; 1) и опять щелкнуть ЛК, а затем ПК.

        Уточнить стиль атрибутов символа резистора (чтобы унифицировать его со стилями других ранее созданных символов).

      Командами Edit/Select  включить режим выбора объектов.



      Выделить ЛК атрибут RefDes, после чего ПК вызвать контекстно-зависимое меню и в нем активизировать клавишу Properties (Свойства).

      В возникшем диалоговом окне Attribute Properties в поле Text Styles выбрать стиль Arial3_5Italic.

      Подобным же образом уточнить и стиль атрибута Type.

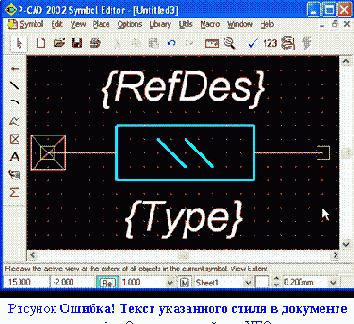

  Окончательный вид УГО резистора приведен на рис. 4.46.

        Записать созданное УГО резистора в библиотеку.



 Выполнить команды Symbol/Save. В появившемся окне щелкнуть по кнопке Library, в следующем появившемся окне выбрать библиотеку Ivanov.lib. В поле Symbol

набрать имя элемента «Res0125» и нажать кнопку ОК (рис. 4.47).

Создание УГО электрического соединителя ОН-КС-

В том случае, если программа Symbol Editor была закры­та, необходимо ее запустить и настроить конфигурацию (см. пункт 3.4). Если программа не закрывалась, то ее конфигура­ция сохранилась и можно сразу формировать УГО электриче­ского соединителя.

Порядок образования УГО соединителя заключается в следующем.

        Установить сетки с шагом 0,5 и 1,0 мм.

      Выполнить команды Options/Grids.

      В окне Options Grids в области Grids Spacing

последо­вательно ввести шаги сетки 0,5 и 1,0 мм. Нажать кнoпкy «Add», а затем кнопку «ОК».

      Линию рисования установить 0,2 мм.

        Нарисовать   прямоугольный контур УГО электри­ческого соединителя.

      Выбрать текущую сетку с шагом 0,5 мм.

      По команде Place Line  уста­новить курсор в 1-ю точ­ку с координатами  (15; 15) и щелкнуть ЛК. Пере­вести курсор во 2-ю точку с координатами (37,5; 15) и щелкнуть ЛК. Затем, сместив курсор в 3-ю точку с координа­тами (37,5; 20), щелкнуть ЛК. Перевести курсор в 4-ю точку прямоугольника — (15; 20) и щелкнуть ЛК. И, наконец, вновь установить курсор в 1-ю точку с координатами (15; 15), щелк­нуть ЛК, а затем ПК.

      Теперь необходимо нарисовать вертикальную разделительную линию в УГО электрического соединителя. Для этого установить курсор в точку с координатами (20; 20) и щелкнуть ЛК. Затем пе­ревести его в точку (20; 15) и щелкнуть ЛК, а затем ПК (рис.  4.59).

    Образование новых стилей текста.

      В основном меню выбрать ЛК мыши Options / Text Style…

      В появившемся диалоговом окне (рис. 4.4) Options Text Style

(Параметры стиля текста) появится список установленных стилей текста.

      Для добавления нового стиля текста нажмите ЛК мыши клавишу Add (Добавить), что приведет к появлению диалогового окна (рис. 4.5) Add Text Style

(Добавить стиль текста).

       В строке ввода Style Name окна Add Text Style введем имя нового стиля Arial3_5Italic и нажмем OK. В названии стиля отображено имя шрифта (Arial), высоту шрифта (3,5 мм) и начертание (курсив).

      В  появившемся диалоговом окне (рис. 4.6) Text Style Properties (Свойства с тиля текста) установим флажок Allow True Type (Разрешить шрифт TTF)  и нажать кнопку Font для выбора шрифта.

      Установим параметры шрифта в диалоговом окне Шрифт

в соответствии с  рис. 4.7 и нажмите ОК.

      В диалоговом окне Text Style Properties (рис. 4.8) в строке ввода Size

(Размер)  установим высоту шрифта 3.5 мм.

      Чтобы разрешить отображение шрифтов True Type в области Display (Отображать) установим флажок  True Type Font и нажмем ОК.

      Убедитесь, что в диалоговом окне Options Text Style (рис. 4.4) появился новый стиль текста Arial3_5Italic.

      По аналогичной технологии следует создать стиль Arial2_0Italic

(имя шрифта Arial, высота шрифта 2,0 мм  и начертание курсив).

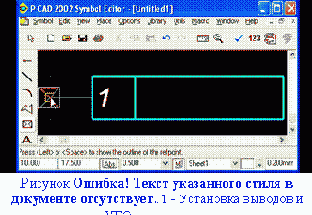

Установить вывод соединителя.

      Для этого выполнить команду Place Pin .

      Откроется диалого­вое окно Place Pin. В нем в поле Length установить флажок в окне User и задать длину вывода 5 мм. В областях Inside Edge, Outside

Edge, Inside, Outside установить значение None. В зоне Text Style в окне Pin Name установить стиль Arial3_5Italic и поле Pin Des  установить стиль Arial2_0Italic. В поле Default

Pin Name ввести имя вывода - 1, а поле Default Pin Des - не запол­нять. Нажать на кнопку ОК. Поставить курсор в точку с координа­тами (15; 17,5), нажать ЛК и, не отпуская ее, клавишей R сориен­тировать вывод влево.

        Установить точку привязки элемента.



      Для этого выполнить команду Place Ref Point . Поместить курсор в точку с координатами (10; 17,5) и щелкнуть ЛК (рис. 4.60).

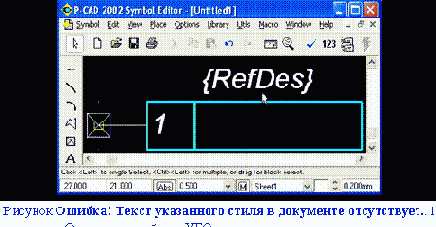

 Ввести атрибуты элемента.

      В качестве атрибутов введем только место для размещения позиционного обозначения.

      Выполнить команду Place Attribute . В результате появится диалоговое окно Place Attribute, в котором в области Attribute Category выбрать Component. В соседней области Name выделить цветом RefDes. В поле Text Style выбрать стиль Arial3_5Italic. Выравнива­ние Justification - по центру горизонтали и верху вертикали. Нажать кнопку ОК. Курсор поставить в точку с координатами (27; 21) и щелкнуть ЛК (рис. 4.61).



Записать созданный элемент в библиотеку.



Выполнить команду Symbol/Save и в появившемся окне щелкнуть по кнопке Library, где в открывшемся окне выбрать библиотеку Ivanov.lib. В поле Symbol

набрать имя эле­мента «Soedinit» и нажать кнопку ОК (рис. 4.62).

Создание УГО катушки индуктивности

В том случае, если программа Symbol Editor была закрыта, необходимо настроить ее конфигурацию (см. пункт 3.4). Если программа не закрывалась, то ее конфигурация сохранилась и можно сразу формировать УГО катушки индуктивности (рис. 4.48).

Порядок создания УГО катушки индуктивности заключается в следующем.

        Установить сетки с шагом 1 и 0,5 мм.

      Для этого в окне Options Grids

в области Grids Spacing последовательно ввести шаги сетки 1,0 и 0,5 мм. На­жать кнопку «Add», а затем кнопку «ОК».

        Установить линию рисования 0,2 мм.

      Учредить новую нужную тол­щину линии можно вводом значения текущей толщины линии в соответствующее поле строки состояний в процессе рисования (см. рис. 3.1).

        Нарисовать виток контура УГО катушки индуктивности диамет­ром 2 мм.

      Выберем в строке состояния шаг координат­ной сетки 1 мм.

      Требуемый масштаб увеличения можно задать, нажав несколько раз на клавишу «серый плюс».

      Активизируйте команду Options/Grids.. в основном меню. В появившемся диалоговом окне Options Grids (рис. 4.45) в рамке Mode (режим) пере­ключитесь   с   абсолютной   сетки   на   относительную (Relative). Также установите флажок Prompt for Origin (указать начало координат).

      Закройте панель Option Grids и, переместив курсор, имеющий вид наклонного перекрестия  в точку с координатами (20; 20), щелкните ЛК мыши. Здесь будет начало координат относительной сетки.

      По команде Place Arc (Установка дуги)  установить курсор в точку с коорди­натами (2; 0). Нажать ЛК и, не отпуская ее, перевести, прочер­чивая хорду, курсор в точку с координатами (0; 0). Отпустить ЛК. В результате появится полукруг диаметром 2 мм с центром в точке (1; 0).


Если надо получить зеркальное отображение полу­круга, нажать клавишу буквы F.

      Перейдите в режим выбора объектов .

      Отметьте дугу щелчком левой кнопки мыши для ее выделения. Войдите в контекстное меню и выберите там команду Сору Matrix (массив копий).

      В возникшем диалоговом окне Edit Сору Matrix  (рис. 4.49)  количество столбцов (Number of Columns) установите равным 4. Расстояние между столбцами (Columns Spacing) установите равным 2. Количест­во строк (Number of Rows) должно быть равно 1. Нажмите ОК.

      Результат представлен на рис. 4.50.



Образование новых стилей текста.

      В основном меню выбрать ЛК мыши Options / Text Style…

      В появившемся диалоговом окне (рис. 4.4) Options Text Style

(Параметры стиля текста) появится список установленных стилей текста.

      Для добавления нового стиля текста нажмите ЛК мыши клавишу Add (Добавить), что приведет к появлению диалогового окна (рис. 4.5) Add Text Style

(Добавить стиль текста).

       В строке ввода Style Name окна Add Text Style введем имя нового стиля Arial3_5Italic и нажмем OK.  В названии стиля отображено имя шрифта (Arial), высоту шрифта (3,5 мм) и начертание (курсив).

      В  появившемся диалоговом окне (рис. 4.6) Text Style Properties (Свойства с тиля текста) установим флажок Allow True Type (Разрешить шрифт TTF)  и нажать кнопку Font для выбора шрифта.

      Установим параметры шрифта в диалоговом окне Шрифт

в соответствии с  рис. 4.7 и нажмите ОК.

      В диалоговом окне Text Style Properties (рис. 4.8) в строке ввода Size

(Размер)  установим высоту шрифта 3.5 мм.

      Чтобы разрешить отображение шрифтов True Type в области Display (Отображать) установим флажок  True Type Font и нажмем ОК.



      Убедитесь, что в диалоговом окне Options Text Style (рис. 4.4) появился новый стиль текста Arial3_5Italic.

      По аналогичной технологии следует создать стиль Arial2_0Italic

(имя шрифта Arial, высота шрифта 2,0 мм  и начертание курсив).

         Установить выводы катушки.

      Выбрать текущую сетку с шагом 0,5 мм.

      Выполнить команду Place Pin .

      Откроется диалоговое окно Place Pin. В нем в поле Length установить флажок в окне User и задать длину вывода 3,5 мм. В областях Inside Edge, Outside Edge, Inside, Outside устано­вить значение None. В поле Default Pin Name ничего не вводить, а в поле Default Pin Des ввести 1. В зоне Text Style в окнах Pin Name и поле Pin Des  установить стиль Arial2_0Italic. В области Display установить флажок Pin Des. Нажать на кнопку ОК. После этого поставить курсор в точку с координатами (0; 0), нажать ЛК и, не отпуская ее, кла­вишей R сориентировать вывод влево

      Вновь выполнить команду Place Pin .

      В возникнувшем диалого­вом окне Place Pin в поле Default Pin Des ввести - 2. Переведя курсор в коорди­нату (8; 0), нажать ЛК и, не отпуская ее, клавишей R сориенти­ровать вывод вправо. Нажать ПК.

      Для уточнения положения номеров выводов выделим их поочередно ЛК при нажатой клавише Shift

и, не отпуская ЛК, перетащим его в позицию сверху от вывода, клавишей R сориентировав их в нужном направлении (рис. 4.51).

      Проверьте с помощью инструмента Edit/Measure (линейка)   расстояние между выводами – оно должно быть 15 мм.

        Установить точку привязки элемента.

      Для этого выполнить команду Place Ref Po­int . Поместить курсор в точку с координатами (-3,5; 0) и щелкнуть ЛК (рис. 4.51).



          Ввести атрибуты элемента.

      В качестве атрибутов введем место для размеще­ния позиционного обозначения и над­писи типа элемента.

      Выполнить команду Place Attribute .

      В ре­зультате появится диа­логовое окно Place Attribute, в котором в области Attribute Category выбрать Component. В соседней области Name

выделить цветом RefDes. В поле Text Style

выбрать стиль Arial3_5Italic. Вырав­нивание текста Justification

установить по центру горизонтали и низу вертикали. Нажать кнопку ОК. Курсор по­ставить в точку с коор­динатами (4; 2) и щелкнуть ЛК.

      Аналогично по команде Place Attribute в области Attribute Category назначить Component, а в области Name выбрать тип элемента - Туре. Вырав­нивание текста Justification - по центру горизонтали и верху вертикали. Установить курсор в точку с координатами (4; -0,5) и щелкнуть ЛК (рис. 4.52).



Записать созданный элемент в библиотеку.



Выполнить команду Symbol/Save и в появившемся окне щелкнуть по кнопке Library. В следующем окне выбрать библиотеку Ivanov.lib. В поле Symbol

набрать имя эле­мента «Induct» и нажать кнопку ОК (рис. 4.53).

Создание УГО конденсатора

В том случае, если программа Symbol Editor была закрыта, необходимо выполнить все установки ее конфигурации, проведен­ные в пункте 3.4. Если программа не закрывалась, то конфигура­ция сохранилась и можно сразу приступать к формированию УГО конденсатора (рис. 4.54).

Порядок создания УГО конденсатора заключается в следующем.

        Нарисовать обкладки конденсатора как две вертикальные линии.

      Текущая сетка должна быть установлена с шагом 0,5 мм.

      Выполнить команду Place Line .

      Установить курсор в точку с коор­динатами (20, 20) и щелкнуть ЛК.  Перевести курсор в точку (20; 28) и щелкнуть ЛК, а затем ПК. Поставить курсор в точку (21,5; 20) и щелкнуть ЛК. Переместив курсор в точку (21,5; 28), щелкнуть ЛК, а затем ПК (рис. 4.55).

    Образование новых стилей текста.

      В основном меню выбрать ЛК мыши Options / Text Style…

      В появившемся диалоговом окне (рис. 4.4) Options Text Style

(Параметры стиля текста) появится список установленных стилей текста.

      Для добавления нового стиля текста нажмите ЛК мыши клавишу Add (Добавить), что приведет к появлению диалогового окна (рис. 4.5) Add Text Style

(Добавить стиль текста).

       В строке ввода Style Name окна Add Text Style введем имя нового стиля Arial3_5Italic и нажмем OK.  В названии стиля отображено имя шрифта (Arial), высоту шрифта (3,5 мм) и начертание (курсив).

      В  появившемся диалоговом окне (рис. 4.6) Text Style Properties (Свойства с тиля текста) установим флажок Allow True Type (Разрешить шрифт TTF)  и нажать кнопку Font для выбора шрифта.

      Установим параметры шрифта в диалоговом окне Шрифт

в соответствии с  рис. 4.7 и нажмите ОК.

      В диалоговом окне Text Style Properties (рис. 4.8) в строке ввода Size

(Размер)  установим высоту шрифта 3.5 мм.

      Чтобы разрешить отображение шрифтов True Type в области Display (Отображать) установим флажок  True Type Font и нажмем ОК.

      Убедитесь, что в диалоговом окне Options Text Style (рис. 4.4) появился новый стиль текста Arial3_5Italic.

      По аналогичной технологии следует создать стиль Arial2_0Italic

(имя шрифта Arial, высота шрифта 2,0 мм  и начертание курсив).

        Установить выводы.

      Выбрать текущую сетку с шагом 0,25 мм.

      Для этого выполнить команду Place Pin .

      Откроется диалоговое окно Place Pin. В поле Length установить флажок в окне User и задать длину вывода 4,25 мм. В областях Insi­de Edge,  Outside Edge,  Inside,  Outside установить значение None.  В зоне Text Style в окнах Pin Name и поле Pin Des  установить стиль Arial2_0Italic. В поле Default Pin Des ввести 1. Нажать на кнопку OK. Поставить курсор в точку (20; 24), нажать ЛК

и, не отпуская ее, клавишей R сориентировать вывод влево. Отпустить и снова нажать ЛК.

      Вновь по­явится окно Place Pin.

В по­ле Default Pin Des ввести 2.

Нажать на ОК. Установить курсор в точку (21,5; 24), щелкнуть ЛК

и, не отпуская ее, клавишей R сориентиро­вать вывод вправо. Отпус­тить ЛК.

      Для уточнения положения номеров выводов выделим их поочередно ЛК при нажатой клавише Shift

и, не отпуская ЛК, перетащим его в позицию сверху от вывода, клавишей R сориентировав их в нужном направлении (рис. 4.51).

      Проверьте с помощью инструмента Edit/Measure (линейка)   расстояние между выводами – оно должно быть 10 мм.

        Установить точку привязки конденсатора.

      Выполнить команду Place Ref  Point.


Поместить  курсор  в  центр УГО с координатами (15,75; 24) и щелкнуть ЛК (рис.  4.56)



Ввести    атрибуты    эле­мента.



Выполнить команду Place Attribute . В поя­вившемся диалоговом окне в области Attribute Category выбрать Component, а в области Name — RefDes. Установить стиль текста Arial3_5Italic. Выравни­вание Justification

задать по центру горизонтали и низу вертикали. Нажать кнопку ОК. Установить курсор над УГО в точку с коорди­натами (20,75; 28,5) и щелк­нуть ЛК

(рис.  4.57).

      Вновь выбрать команду Place Attribute . В появившемся окне в об­ласти Attribute Category снова выбрать Component, а в области Name — Va­lue. Установить стиль тек­ста Arial3_5Italic. Выравнива­ние Justification - по центру горизонтали и верху вертикали. Нажать ОК. Установить курсор под УГО в точку (20,75; 19,5), щелкнуть ЛК.

      Окончательный результат пред­ставлен на рис.  4.57.

        Записать сформированное УГО конденсатора в библио­теку.

      Для этого необходимо выполнить команду Symbol/Save. В появившемся окне щел­кнуть по кнопке Library и в открывшемся окне выбрать биб­лиотеку Ivanov.lib. В поле Symbol набрать имя элемента «Capacitor» и нажать кнопку ОК (рис.  4.58).

Создание УГО микросхемы

4.2.1   Общие соображения

Изображение символа ЭРЭ, его размер и пропорции полностью опреде­ляются требованиями Единой системы конструкторской документации (ЕСКД). Общий вид УГО ИС показан на рис. 4.1 [6]. Обычно шаги между выво­дами кратны 5 мм.

Имеются определенные особен­ности создания УГО однородных и неоднородных интегральных схем (ИС):

      Однородные ИС состоят из однотипных секций (вентилей). Например, цифровая ИС 564ЛА7 состоит из четырех одинаковых логических элементов 2И–НЕ, выполненных в едином корпусе.

      Неоднородными называются ИС и другие компоненты, содержащие в одном корпусе секции разных типов.

В качестве примера создадим символ неоднородной

микросхемы К511ПУ2. Так как в эту микросхему входят два логических элемента «2И-НЕ» и два «НЕ» с расширением по «И», то необходимо от­дельно создать УГО элементов «2И-НЕ» и «НЕ-И».

4.2.2   Порядок создания УГО элемента «НЕ-И»

    Нарисовать прямоугольный контур УГО логического элемента «НЕ-И» размером 20´20 мм.

      Выберем в строке состояния шаг координат­ной сетки 1 мм.

      Нажатием соответствующей кнопки на строке состояний устанавливается абсолютный тип сетки.

      Требуемый масштаб увеличения можно задать, нажав несколько раз на клавишу «серый плюс».

      Выполним команду Place Line (Ли­ния) .

      Установим курсор в точку с коорди­натами (10; 10) и щелкнем ЛК. Переведем курсор в точку с коорди­натами (30; 10) и щелкнем ЛК. Переставим курсор в точку с коорди­натами (30; 30) и вновь щелкнем ЛК. Затем переведем курсор в точку с ко­ординатами (10; 30) и щелкнем ЛК. И, наконец, переместим курсор сно­ва в точку с координатами (10; 10), щелкнем ЛК и затем ПК.



Теперь в квадрате необходимо провести вер­тикальную линию.


Для этого уста­новим курсор в точку (15; 10) и щелкнем ЛК. Переставить курсор в точку с координатами (15; 30)   и вновь щелкнем ЛК, а затем ПК (см.  рис. 4.2).

    Использование стилей текста.

      Для задания параметров текстовых над­писей в P-CAD используется поня­тие стиля текста.

      Стиль текста – это именованный набор свойств текста, включающих тип шрифта, размер букв, начертание, набор символов.

      P-CAD поддерживает два вида шрифтов - True Type и Stroke

(штриховые).

      Возможны три вида штриховых шрифтов - QUALITY (сглаженный). BASIC (рубленный), и LCOM (с засечками). Различия между этими шрифтами показаны на рис. 4.3.

      По умолчанию для обозначения текстовых атрибутов типовых элементов в систему P-CAD встроены несколько системных стилей (см. табл. 4.1).

Таблица 4.1 - Системные стили текста

Название стиля	Назначение
PinStyle	Нумерация выводов (размер 2.31 мм)
PartStyle	Нанесение позиционных обозначений, типов и номиналов элементов выводов (размер 3.48 мм)
Default	Векторный шрифт по умолчанию (размер 2.54 мм). Недоступен для редактирования.
DefaultTTF	True Туре шрифт по умолчанию (размер 2.54 мм). Недоступен для редактирования.

      В стилях, встроенных в систему P-CAD по умолчанию используется западноевропейский набор символов, в которых символы кириллицы не используются.

      Для нанесения на чертеж надписей на русском языке целесообразно создать (или, если это допустимо, откорректировать[7]) несколько новых стилей, включающих символы кириллицы.

    Создание и редактирование стилей текста.

      В основном меню выбрать ЛК мыши Options / Text Style…

      В появившемся диалоговом окне (рис. 4.4) Options Text Style

(Параметры стиля текста) появится список установленных стилей текста.



      Для добавления нового стиля текста нажмите ЛК мыши клавишу Add (Добавить), что приведет к появлению диалогового окна (рис. 4.5) Add Text Style

(Добавить стиль текста).

       В строке ввода Style Name окна Add Text Style

введем имя нового стиля Arial3_5Italic и нажмем OK.  В названии стиля отображено имя шрифта (Arial), высоту шрифта (3,5 мм) и начертание (курсив).

      В  появившемся диалоговом окне (рис. 4.6) Text Style Properties (Свойства с тиля текста) установим флажок Allow True Type

(Разрешить шрифт TTF)  и нажать кнопку Font

для выбора шрифта.

      Установим параметры шрифта в диалоговом окне Шрифт в соответствии с  рис. 4.7 и нажмите ОК.



В диалоговом окне Text Style Properties

(рис. 4.8) в строке ввода Size

(Размер)  установим высоту шрифта 3.5 мм.

      Чтобы разрешить отображение шрифтов True Type в области Display (Отображать) установим флажок  True Type Font и нажмем ОК.

      Убедитесь, что в диалоговом окне Options Text Style (рис. 4.4) появился новый стиль текста Arial3_5Italic.

      По аналогичной технологии следует присоединить и другие стили. В частности, для нумерации и именования выводов целесообразно организовать стиль

Arial2_0Italic

(имя шрифта Arial, высота шрифта 2,0 мм  и начертание курсив).

    Сформировать вывод In логического элемента.

      В P-CAD 2002 не нужно рисовать отрезок линии, соответствующий выводу, это делается с помощью специального мастера.

      Мастер выводов вызывается командой Place Pin (Разместить Вывод) , которая открывает диалоговое окно (рис. 4.8) Pin Properties

(Свойства вывода).

      Длину вывода выбирают с помощью переключателей Normal (Нормальный), Short (Короткий), Long (Длинный) и User (Пользователь) в области Length (Длина).


При ис­ пользовании метрической системы следует установить переключатель User

и задавать длину вывода в мм, так как в других случаях длина вывода не соответствует метрической сетке. Назначим в данном примере длину вывода 5 мм.

      С помощью областей Inside (Входной вывод), Outside (Выходной вывод), Inside Edge, Outside Edge задается различный вид изображения вывода с учетом функционального назначения. К сожалению, большинство этих функций ре­дактора P-CAD Symbol Editor оказываются практически бесполезными из

-за несоответствия с ЕСКД (рис. 4.9). Поэтому в областях Inside Edge, Out

side Edge, Inside, Outside следует установить значение None (Нет).

      В области задания стиля Text Style следует задать стиль текста имени вывода (Pin Name) и стиль текста номера вывода (Pin Des). Ре­комендуется использовать стиль DefaultTTF или другой, использующий шрифты True Type. Это даст возможность применять стандартные средства Windows при выводе информации на принтеры и плоттеры.

      Мы будем во всех примерах использовать созданные в предыдущем пункте стили текста: Arial2_0Italic для номеров выводов (Pin Des) и Arial3_5Italic

для имен выводов (Pin Name).

      В области Display

задаются видимость имени (Pin Name) и номера вывода (Pin Des). Флажок Pin Name

необходимо включить, если в дальней­шем на принципиальной схеме должно отображаться имя вывода, или выключить, если в создавае­мом символе имя вывода не отображается (например, в символах логиче­ских элементов, дискретных устройств и т.п.).

      В поле ввода Default Pin Name (Имя вывода) задается собственно имя вывода (ввести имя In). При вводе множества однотипных выводов, например шины данных или адреса, рекомендуется установить флажок Increment Pin Name

— автоматическое увеличение (инкремент) но­мера контакта.

      В области Pin Numbering задается стартовое значение Starting Pin Number и шаг инкремента Increment Pin Number.


В раскрывающемся списке Unused Pin Numbers отображаются номера незадействованных кон­тактов.  В поле  Default Pin Des (Обозначение вывода) ввести номер выво­да 2 (позиционный номер вывода символа). Нажать на кнопку ОК. После этого установить курсор в точку с координатами (10; 25) щелкнуть ЛК, а затем ПК.

    Сформировать вывод E логического элемента.



Еще раз щелкнуть ЛК . Вновь откроется диалоговое окно Pin Properties. Теперь в поле  Default Pin Name ввести имя вывода — Е, а в поле Default Pin Des ввести номер вывода 1. Нажать кнопку ОК (рис. 4.10). Установить курсор в точку с координатами (10; 15), щелкнуть ЛК, а затем ПК.

    Сформировать выходной вывод Out логического элемента.



Для этого щелкнуть ЛК . Откро­ется диалоговое окно Pin Properties. В области Outside Edge выбрать значение Dot (Инверсный), а в остальных областях оставить None. В поле De­fault Pin Name ввести имя вывод — Out. В поле Default Pin Des ввести номер вывода 3. Нажать на кнопку ОК (рис. 4.11).

       По­ставить курсор в точку с координатами (30; 20), нажать ЛК и, удерживая ее, дважды нажать на клавишу буквы R

для разворо­та вывода на 180° (или один раз клавишу буквы F). Отпустить ЛК.   Щелкнуть  ПК.

      Для изменения положения номера вывода выделим его ЛК при нажатой клавише Shift

и, не отпуская ЛК, перетащим его в позицию над выводом (рис. 4.12).



Полученный  результат  показан  на рис. 4.13.

    Нанести надписи.

      Выполнить команду Place Text

(Нанесение надписи) . Перевес­ти курсор в точку с координатами (19; 27) и щелкнуть ЛК. От­кроется диалоговое окно Place Text, в нем в поле Text набрать символ &. В зоне Justification

(Выравнивание) установить точку в центр по осям X и Y. В списке стилей текста Text Style вы­брать стиль DefaultTTF.


Нажать кнопку Place. Если выделить текст (ЛК при нажатой клавише Shift), то его можно развернуть, нажав клавишу R необходимое число раз, или переместить в нужное место, если первоначальное размещение оказалось не очень удачным.

      Ввести атрибуты элемента[8].

      В качестве атрибутов введем место для размещения позиционного обозначения и надпись типа элемента.

      Вызовем диалоговое окно (рис. 4.14) Place Attribute (Установка атрибута) командой .

      В области Attribute Category (Категории ат­рибута) этого окна выбрать Component.

      В области Name (Имена атрибутов) выбрать RefDes (Позиционное обозначение).

      В от­крывшемся списке Text Style выбрать Arial3_5Italic. Установить в поле Justification по вертикали — низ, а по горизонтали — центр. Нажать кнопку ОК. Установить курсор в точку с координатами (20; 30) и нажать ЛК.

      Вновь выполнить команду Place Attribute. В появившемся ок­не в области Attribute Category выделить цветом Component, а в соседней  области  Name  —  Type.  Установить стиль текста Arial3_5Italic. Выравнивание Justification

выбрать по вертикали — верх, а по горизонтали — центр. Нажать кнопку ОК. Устано­вить курсор в точку с координатами (20; 10) и щелкнуть ЛК.



Ввести точку привязки элемента.

      Обычно в качестве точки привязки выбирается левый нижний (реже верхний) вывод ЭРЭ.

      Для ввода точки привязки вы­полнить команду  Place Ref Point (Установка точки привязки).  Переместить курсор в точку с координатами (5, 15) и щелк­нуть ЛК.

    Перенумеровать контакты.

      При необходимости перенумерации контактов выполняется коман­да Utils / Renumber или нажимается клавиша , вызывающая диалоговое окно Utils Renumber (рис. 4.15).



      В области окна Туре

установить режим Pin Number.

      В окнах Starting Pin Number (стартовый номер контакта) и Increment Value (приращение нумерации) установить значение единица. На­жать кнопку ОК.

      Устанавливайте курсор на нужный контакт и нажимайте ЛК мыши. В результате изображения контактов изменят свой цвет и будут пронумерованы в указанной вами последовательности.

      Для изменения позиционных обозначений контактов снова вызовите команду Utils

/ Renumber, включите флажок Default Pin Designator, в окнах Starting Pin Designator

и Increment Value

проставьте едини­цу и нажмите ОК. Затем прощелкайте контакты в нужной последо­вательности. На экране появятся позиционные номера контактов, пос­ле выделения которых (нажать клавишу Shift) можно изменить их местоположение на рисунке.

    Проверить правильность создания символа.

      Для проверки правильности создания символа выполните команду Utils / Validate или клавишу . Появится соответствующее ситуации сообщение - правильно или неправильно выполнено кодирование символа компо­нента.

      Окончательный вид элемента "И-НЕ" приведен на рис.  4.16.



Записать созданный УГО логического элемента в библиотеку.

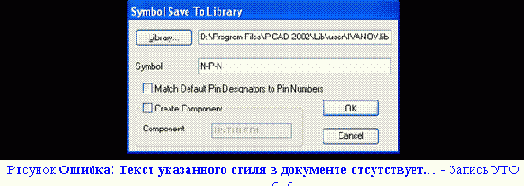

 Выполнить команду Symbol/Save (Сохранить), в появившемся окне Symbol Save to Library (Сохранить символ в библиотеку) щелкнуть по кнопке Library

(Библиотека) и в от­крывшемся окне выбрать созданную ранее библиотеку Ivanov.lib. В поле Symbol

набрать имя элемента «HE-И» и нажать кнопку ОК (рис. 4.17). Закрыть файл с помощью команды Symbol / Close.

4.2.3   Порядок создания УГО элемента «2И-НЕ»

     Нарисовать прямоугольный контур УГО логического элемента «2И-НЕ» размером 15´20 мм.

      Выберем в строке состояния шаг координат­ной сетки 1 мм.



      Необходимый масштаб увеличения зададим клавишей «серый плюс».

      Выполним команду Place Line .

      Установим курсор в точку с координатами (10, 10) и щелкнем ЛК.  Переведем курсор в точку с координатами (25, 10) и щелкнем ЛК. Переставим курсор в точку с координата­ми (25, 30) и вновь щелкнем ЛК. Снова переведем курсор в точку с координатами (10, 30) и щелкнем ЛК. И, завершая контур, перемес­тим курсор в точку с координатами (10, 10) щелкнем ЛК и затем ПК.

    Ввести выводы логического элемента.

      Выполним ко­манду Place Pin , и в открывшемся диалоговом окне Place Pin  в поле Length установим флажок в окне User , что даст возможность установить длину кон­такта 5 мм. В областях Inside Edge, Outside Edge, Inside, Outside установим значение None.



В поле Default Pin Name введем имя вывода — InA. В поле Default Pin Des установим номер вывода 1. Нажмем на кнопку ОК. Поста­вим курсор в точку с координатами (10; 25), щелкнем ЛК, а затем ПК.

       Опять щелкнем ЛК, вновь откроется диалоговое окно Place Pin. В поле Default Pin Name введем имя вывода — InB, а в поле Default Pin Des ввести номер вывода 2. Нажмем на кнопку ОК. Установим курсор в точку с координатами (10; 15), щелкнем ЛК, а затем ПК.

      Для формирования выходного вывода  необходимо щелк­нуть ЛК,  открывая диалоговое окно Place Pin. В области Outside Edge выберем значение Dot (Инверсный), а в остальных областях оставим None. В поле Default Pin Name

введем имя вывода — Out. В по­ле Default Pin Des ввести номер вывода 3. Нажать на кнопку ОК. Поставить курсор в точку с координатами (25; 20), нажать ЛК и, удерживая ее, дважды нажать на клавишу буквы R для разворота вывода на 180° (или один раз клавишу буквы F). Отпустить ЛК. Щелкнуть ПК.

      Полученный результат пред­ставлен на рис. 4.18.



        Сделаем невидимыми имена выводов.

      Выполнить ко­манды Edit / Select (Выбор) . Затем, удерживая клавишу CTRL, выделим все три вывода, в результате чего их цвет изменится на желтый.



На­жать ПК, и в выпадающем меню выбрать пункт Properties (Свой­ства). В появившемся окне Pin Properties

(Свойства контактов) в области Display (Экран) убрать флажок у пункта Pin Name - имена выводов будут скрыты. Нажать ОК.

        Нанести надписи.

      Выполнить команду Place Text  .

      Перевести курсор в точку с ко­ординатами (14; 27) и щелкнуть ЛК. Откроется диалоговое окно Place Text, в нем в поле Text набрать символ &. В зоне Justification

установить точку в центр по осям X и Y. В списке стилей текста Text Style выбрать стиль Arial3_5Italic. Нажать кноп­ку Place (см. рис. 4.19).

        Ввести атрибуты элемента.

      В качестве атрибутов введем место для размещения позиционного обозначения и надпись типа элемента.

      Выполнить команду Place Attribute . Появится диалого­вое окно Place Attribute. В этом окне в области Attribute Category

выбрать Component. В области Name

выбрать RefDes. В от­крывшемся списке Text Style

выбрать Arial3_5Italic. Установить в поле Justification

по вертикали - низ, а по горизонтали — центр. Нажать кнопку ОК. Установить курсор в точку с координатами (18, 30) и на­жать ЛК.

      Вновь выполнить команду Place Attribute. В появившемся окне в области Attribute Category выделить цветом Component, а в соседней области Name - Type  (Тип). Установить стиль текста Arial3_5Italic. Выравнивание Justification выбрать по вертикали - верх, а по горизонтали - центр. Нажать кнопку ОК. Устано­вить курсор в точку с координатами (18; 10) и щелкнуть ЛК.



        Установить точку привязки элемента на нижний вывод УГО.

      Для этого выполнить команду Place Ref Point. Переместить курсор в точку с координатами (5; 15) и щелкнуть ЛК (см. рис. 4.19).

        Записать созданный УГО логического элемента в библиотеку.



Для этого выполнить команду Symbol / Save, в появившемся окне Symbol Save to Library щелкнуть по кнопке Library и в от­крывшемся окне выбрать созданную ранее библиотеку Ivanov.lib. Установить флажок Create Component (Открыть компонент), и в появившееся поле Component  ввести К511ПУ2. В поле Symbol набрать имя элемента «2И-НЕ» и нажать кнопку ОК (см. рис. 4.20).

Создание УГО микросхемы ЛА методом редактирования символов УГО ЭРЭ

В микросхему 133ЛА6 входят два логических элемента «4И-НЕ». Необходимо создать УГО элемента «4И-НЕ».

Создание УГО символа «Земля»

В том случае, если программа Symbol Editor была закрыта, необходимо ее запустить и настроить конфигурацию (см. пункт 3.4). Если программа не закрывалась, то ее конфигурация сохра­нилась и можно сразу формировать УГО символа «Земля».

Порядок создания УГО символа «Земля» заключается в следующем.

        Установить шаг сетки равным 1 мм.

      Выполнить коман­ды Options/Grids.

      В окне Options Grids в области Grids Spacing задать шаг сетки 1,0 мм. Нажать кнопку «Add», а затем кнопку ОК.

      Линию рисования установить 0,2 мм.

        Нарисовать УГО символа «Земля».

      Для этого выбрать текущую сетку с шагом 1 мм.

      По команде Place Line  установить курсор в точку с координатами (15; 15) и щелкнуть ЛК. Пере­вести курсор в точку с ко­ординатами (23; 15) и вновь щелкнуть ЛК, а затем ПК (рис. 4.63).

        Установить вывод на сим­вол «Земля».

      Для этого выполнить команду Place Pin .

      Откроет­ся диалоговое окно Place Pin. В нем в поле Length

устано­вить флажок в окне User и за­дать длину вывода 5 мм. В об­ластях Inside Edge, Outside Edge, Inside, Outside устано­вить значение None. Поля De­fault Pin Name и Default Pin Des

не заполнять. Нажать на кнопку ОК. Поставить курсор в точку с координатами (19; 15), нажать ЛК и, не отпуская ее, клавишей R сориентиро­вать вывод вверх.

        Установить точку привязки элемента.

      Для этого выполнить команду Place Ref Point  .

      Поместить курсор в точку с координатами (19; 20) и щелкнуть ЛК.

        Ввести атрибуты элемента.

      В качестве атрибутов введем только место для размещения позиционного обозначения.

      Выполнить команду Place Attribute. В результате появится диалоговое окно Place Attribute, в котором в области Attribute Ca­tegory выбрать Component. В соседней области Name выделить цветом RefDes. В поле Text Style выбрать стиль Arial3_5Italic. Вырав­нивание текста Justification установить по центру. Нажать кнопку ОК. Курсор установить над точкой привязки и щелкнуть ЛК (рис. 4.63).

        Записать созданный элемент в библиотеку элементов.

      Для этого выполнить команду Symbol/Save и в появившемся окне щелкнуть по кнопке Library, где в открывшемся окне вы­брать библиотеку Ivanov.lib. В поле Symbol набрать имя элемента «GND» и нажать кнопку ОК (рис. 4.64).



Итак, все условные графические образы элементов исходной электрической схемы учебного проекта [6] созданы. Можно приступать к сле­дующей процедуре проектирования - разработке посадочных мест на печатной плате.

Создание УГО транзистора КТГ

В том случае, если программа Symbol Editor была закрыта, необходимо настроить ее конфигурацию (см. раздел 3.4), если же программа не закрывалась, то ее конфигурация сохранилась и можно сразу формировать УГО транзистора (рис. 4.30).

Порядок создания УГО транзистора заключается в следующем:

        Учредить сетки с шагом 1; 0,5 и 0,05 мм.

      Выполнить команды Options/Grids и в возникнувшем окне Options Grids в области Grids Spacing последовательно ввести шаги сетки 0,05, 0,5 и 1,0 мм. Нажать кнопку «Add», а затем «ОК» (рис. 3.6).

      Линию рисования сохранить 0,2 мм.

        Сформировать круглый контур УГО транзистора.

      Выбрать текущую сетку с шагом 1мм.

      Выполнить команду Place Arc  (Размещение дуг)[9].

      Нарисовать круглый контур УГО транзистора диаметром 12 мм[10], для чего установить курсор в точку с координатами (14, 20) и щелкнуть ЛК. Перевести курсор в точку с координатами (20, 20) и щелкнуть ЛК. В результате появится круг диаметром 12 мм с центром в точке (20; 20)

        Нарисовать условное обозначение транзистора.

      Выбрать текущую сетку с шагом 0,5 мм.

      Выполнить команду Place Line .

      Начертить вначале базу (вертикальная линия), для чего установить курсор в точку с координатами (18,5; 15,5) и щелкнуть ЛК. Перевести его в точку (18,5; 24,5) и щелкнуть ЛК, а затем ПК. Горизонтальную ли­нию - курсор установить в точку с координатами (14, 20), щелкнуть ЛК, затем перевести курсор в точку (18,5; 20), вновь щелкнуть ЛК и ПК.

      Для коллектора установить курсор в точку с координатами (23; 25) и щелкнуть ЛК. Перевести его в точку (18,5; 22, 5) и щелкнуть ЛК, затем ПК.

      Для эмиттера - установить курсор в точку с коор­динатами (23; 15), щелкнуть ЛК, перевести его в точку (18,5; 17,5) и щелкнуть ЛК, а затем ПК.

        Нарисовать стрелку эмиттера.

      Текущую сетку уста­новить с шагом 0,05 мм.

      Выполнить команду Place Polygon  (Размещение полигона[11]).

      Курсор установить в точку с координатами (23; 15), щелкнуть ЛК, перевести курсор в точку (20; 16), щелкнуть ЛК. Поставить курсор в точку с координатами (20,65; 16,3), щелкнуть ЛК, перевести курсор в точку (20,65; 17), щелкнуть ЛК и в завершение перевести курсор в точку (23; 15). Щелкнуть ЛК, а затем ПК.

      Для

 утверждения цвета стрелки светло-голубым (как и у других линий)[12] выполнить команды Options/Display… В открывшемся диалоговом окне Options Display (рис. 4.31) в области Item Colors нажать ЛК клавишу Polygon. Появится окошко с набором цветов, в котором и выбрать ЛК светло- голубой цвет, после чего нажать ОК.

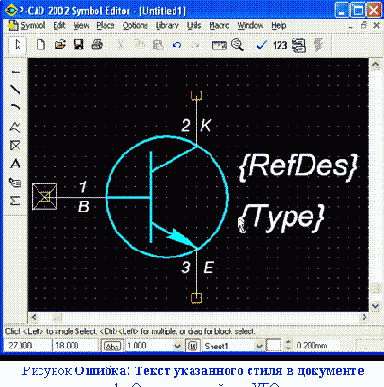

       Результат представлен на рис. 4.32.

    Создание и редактирование стилей текста.

      В основном меню выбрать ЛК мыши Options / Text Style…

      В появившемся диалоговом окне (рис. 4.4) Options Text Style

(Параметры стиля текста) появится список установленных стилей текста.

      Для добавления нового стиля текста нажмите ЛК мыши клавишу Add (Добавить), что приведет к появлению диалогового окна (рис. 4.5) Add Text Style

(Добавить стиль текста).

       В строке ввода Style Name окна Add Text Style введем имя нового стиля Arial3_5Italic и нажмем OK.  В названии стиля отображено имя шрифта (Arial), высоту шрифта (3,5 мм) и начертание (курсив).



В  появившемся диалоговом окне (рис. 4.6) Text Style Properties (Свойства с тиля текста) установим флажок Allow True Type (Разрешить шрифт TTF)  и нажать кнопку Font для выбора шрифта.



      Установим параметры шрифта в диалоговом окне Шрифт

в соответствии с  рис. 4.7 и нажмите ОК.

      В диалоговом окне Text Style Properties (рис. 4.8) в строке ввода Size

(Размер)  установим высоту шрифта 3.5 мм.

      Чтобы разрешить отображение шрифтов True Type в области Display (Отображать) установим флажок  True Type Font и нажмем ОК.

      Убедитесь, что в диалоговом окне Options Text Style (рис. 4.4) появился новый стиль текста Arial3_5Italic.

      По аналогичной технологии следует присоединить и другие стили. В частности, для нумерации и именования выводов целесообразно организовать стиль

Arial2_0Italic

(имя шрифта Arial, высота шрифта 2,0 мм  и начертание курсив).

        Установить выводы транзистора[13].

      Выбрать текущую сетку с шагом 1 мм.

      Выполнить команду Place Pin .

      Откроется диалоговое окно Place Pin. В нем в поле Length вы­брать User и установить длину вывода 6 мм. В областях Inside Edge, Outside Edge, Inside, Outside установить значение None.

      В зоне Text Style в полях Pin Name

и Pin Des  установить созданный ранее стиль текста Arial2_0Italic. В поле Display

в обоих окнах установить флажки.

      В поле Default Pin Name

ввести имя вывода — В (база), в Default Pin Des — номер 1. Нажать на кнопку ОК. Поставить курсор в точку с координатами (14; 20) и щелкнуть ЛК.

      Для изменения положения номера вывода выделим его ЛК при нажатой клавише Shift

и, не отпуская ЛК, перетащим его в позицию под выводом.

      Выполнить команду Place Pin .

      В поле Default Pin Name

теперь ввести имя вывода - К (коллектор), а в Default Pin Des - но­мер 2.


В поле Length вы­брать User и установить длину вывода 5 мм. Нажать на кнопку ОК. Установить курсор в точку с коорди­натами (23; 25), щелкнуть ЛК и, не отпуская ее, клавишей R сориентировать вывод вверх.

      Для изменения положения номера вывода выделим его ЛК при нажатой клавише Shift

и, не отпуская ЛК, перетащим его в позицию слева от вывода, клавишей R сориентировав его в нужном направлении. Такую же операцию исполнить и с именем вывода, установив его справа от вывода.

      Вновь выполнить команду Place Pin .

      В одноименном диалого­вом окне, в поле Default Pin Name ввести имя вывода - Е (эмит­тер), в Default Pin Des - номер 3. Нажать на кнопку ОК. Поста­вить курсор в точку с координатами (23; 15), щелкнуть ЛК и, не отпуская ее, клавишей R сориентировать вывод вниз.

      Для изменения положения номера вывода выделим его ЛК при нажатой клавише Shift

и, не отпуская ЛК, перетащим его в позицию слева от вывода, клавишей R сориентировав его в нужном направлении. Подобную же операцию выполнить и с именем вывода, поставив его справа от вывода.

        Установить точку привязки элемента.



Выполнить команду Place Ref Point. Поместить кур­сор в точку с координатами (8; 20) и щелкнуть ЛК (рис. 4.33).

        Ввести атрибуты элемента.

      В качестве атрибутов введем место для размещения позиционного обозначения и надпись типа эле­мента.

      Выполнить команду Place Attribute . В результате появится диалоговое окно Place Attribute, в котором в области Attribute Category выбрать Component. В соседней области Name

выделить цветом RefDes. В поле Text Style выбрать стиль Arial3_5Italic. Вырав­нивание текста Justification установить слева по горизонтали и по центру вертикали.


Нажать кнопку ОК. Курсор поставить в точку с координатами (27; 23) и щелк­нуть ЛК.



Аналогично по команде Place Attribute  в области Attribute Category назначить Component, а в области Name

выбрать тип элемента Туре. Установить курсор в точку с координатами (27; 18) и щелкнуть ЛК (рис. 4.34).

        Записать созданный элемент в библиотеку элементов.



Выполнить команду Symbol/Save и в появив­ шемся окне щелкнуть кнопку Library. Затем выбрать создан­ную ранее библиотеку Ivanov.lib. В поле Symbol набрать имя эле­мента «N-P-N» и нажать кнопку ОК (рис. 4.35).

СПИСОК ЛИТЕРАТУРЫ

1.      Стешенко В.Б. P-CAD. Технология проектирования печатных плат. — СПб.: БХВ-Петербург, 2003. — 720 с.: ил.

2.      Мактас М.Я. Восемь уроков по P-CAD 2001. -— М.: СОЛОН-Пресс, 2003. - 224 с.: ил.

3.      Разевиг В. Д. Проектирование печатных плат в P-CAD 2001. - М.: Солон-Р, 2001.

4.      Саврушев Э.Ц. P-CAD для Windows. Система проектирования печатных плат. Практ. пособие — М.: Издательство ЭКОМ, 2002. - 320. с.: ил.

5.      Сучков Д. И. Проектирование печатных плат в САПР P-CAD 4.5, Р-CAD 8.5 и ACCEL EDA -M: Малип, 1998. - 576 с. ил.

6.      Кобрин Ю.П. Знакомство с системой автоматизированного проектирования печатных плат  P-CAD 2002. – Томск, ТУСУР, 2005. - 18 с.

7.      Кобрин Ю.П. Организация и ведение библиотек электрорадиоэлементов в P-CAD 2002. – Томск, ТУСУР, 2005. - 27 с.

8.      Разработка и оформление конструкторской документации радиоэлектрон­ной аппаратуры: Справочник / Ч. Т. Романычева, А. К. Иванова, А. С. Кули­ков и др; Под ред. Э.Т. Романычевой. - 2-е изд., перераб. и доп. -М.: Радио и связь, 1989. - 448 с.

9.      Усатенко С.Т., Каченюк Т.К., Терехова Н.В. Выполнение электрических схем по ЕСКД: Справочник. – М.: Изд-во стандартов, 1992. – 316 с.

10.  Справочная база разработчика и конструктора РЭА. Элементная база: Справочник / Масленников М.Ю., Соболев Е.А., Соколов Г.В. и др. Книга 1. – М.: 1993, 156 с.

11.  Справочная база разработчика и конструктора РЭА. Элементная база: Справочник / Масленников М.Ю., Соболев Е.А., Соколов Г.В. и др. Книга 2. – М.: 1993, 300 с.

12.  Сопротивления. Справочник ВНИИ "Электронстандарт", 1977.

13.   Конденсаторы. Справочник. т. I-III. ВНИИ "Электронстандарт", 1976.

14.   Полупроводниковые приборы. Справочник, Т. 1-Х1У ВНИИ "Электронстандарт", 1976.

15.   Разъемы. Справочник ВНИИ "Электронстандарт", 1976.

16.   Выключатели и переключатели. Справочник. ВНИИ "Электронстандарт", 1971.

17.   Реле и контакторы. Справочник. ВНИИ "Электронстандарт", 1976.

18.   Каталог интегральных микросхем, ч.1 (цифровые), ч. II (аналоговые). Центральное бюро применения, 1976.

19.   Линии задержки и дроссели высокочастотные. Справочник ВНИИ "Электронстандарт", 1969.

20.  Кобрин Ю.П. Условные графические обозначения элементов. – Томск, ТУСУР, 2000. -  38 с.

21.  Кобрин Ю.П. Применение резисторов в РЭС. – Томск, ТУСУР, 2000. - 10 с.

22.  Кобрин Ю.П. Применение конденсаторов в РЭС. – Томск, ТУСУР, 2000. - 31 с.

23.  Кобрин Ю.П. Полупроводниковые приборы в РЭС – Томск, ТУСУР, 2000. - 12 с.

24.  Кобрин Ю.П. Коммутационные устройства в РЭС – Томск, ТУСУР, 2000. - 14 с.

[1] Символ (SYMBOL) - файл (*.sym), содержащий условное графическое обозначение (УГО) одной секции (вентиля) электрорадиоэлемента. Включает информацию, отражающую функционирование электрорадиоэлемента (код эквивалентности выводов), а также о структуре электрорадиоэлемента в его физическом корпусе (упаковочная информация о количестве секций, выводов, их типах и т.д.).

[2] Может быть, вместо формирования УГО символа какого-либо элемента заново, следует использовать символ аналогичного (проверенного) радиоэлемента, внеся в него необходимые исправления. Учтите, корректировать всегда быстрее, чем все создавать вновь еще раз!

[3]

Точка привязки объекта устанавливается в узле сетки рабочего окна.

[4]

Возможные также варианты: Mil — милы (1 мил = 0,001 дюйма); Inch — дюймы (1 дюйм = 2,54 мм).

Перейти от дюймовой к метрической системе единиц можно только в окне Options Configure, и это следует сделать до начала работы!

[5]

Отме­тим, что все стандартные форматы P-CAD 2002 имеют горизонтальную (альбомную) ориента­цию вдоль длинной

стороны листа. Очевидно, что формат пользователя ра­зумно применять либо при вертикальной (книжной) ориентации формата, либо для задания дополнительных форматов, которые, как известно, в соответствии с ГОСТ 2.301—68 образуются путем увеличения коротких сторон на величину, кратную их размерам.


Например, А4 ´ 8 (297 мм  ´ 1682 мм) и т.п.

[6]

Рационально к списку шагов сетки добавить также значения 0.1, 0.5, 5 и 10. Крупные шаги удобно использовать при размещении элементов чертежей, мелкие – при размещении атрибутов, полей и текста и т.п.

[7]

У всех стилей (кроме Default и DefaultTTF) могут быть исправлены имя, высота, начертание и другие свойства шрифта.

[8]

Информация, вводимая в описание ЭРЭ или в рабочую область проекта с использованием специальных ключевых слов.

[9]

Дуга всегда строится справа от линии, соединяющей начато и конец дуги. Размер дуги и ее форма определяются смещением курсора от линии, соединяющей концы дуги.

[10]

Чтобы получить окружность, нужно щелчком левой кнопки мыши отметить точку, через которую она проходит, и вторым щелчком указать местоположение ее центра.

[11]

Полигон - замкнутый закрашенный многоугольник.

[12]

По умолчанию цвет заливки полигона – малиновый.

[13]

Выводы должны попасть в узлы сетки 5´5 мм.

Запуск редактора P-CAD Symbol Editor

Редактор P-CAD Symbol Editor может быть запущен автономно:

1.        Нажатием пиктограммы

 на рабочем столе Windows

(если она там есть).

2.        Нажатием кнопки «Пуск» с последующим выполнением команд «Программы», «P-CAD

2002» и «Symbol Editor».

3.        Если на компьютере запущена одна из про­грамм P-CAD 2002 (редакторы P-CAD Schematic,  P-Cad PCB, или диспетчер библиотек P-CAD Library Executive), необходимо левой кнопкой (ЛК) мыши щелк­нуть по команде Utils (служебные команды). Откроется выпадаю­щее меню, в котором несколько пунктов начинаются с аббревиатуры P-CAD. Щелчок мыши  по Symbol Editor запустит программу. При этом действующая программа не закроется, а то­лько свернется, и к ней всегда можно будет вернуться.

На рис. 3.1 представлен экран главного окна ре­дактора символов ЭРЭ P-CAD Symbol Editor, который появляется после его запуска.

---

---
