Архитектура персонального компьютера
Персональный компьютер типа IBM PC имеет довольно традиционную архитектуру микропроцессорной системы и содержит все обычные функциональные узлы: процессор, постоянную и оперативную память, устройства ввода/вывода, системную шину, источник питания (рис.7.1). Основные особенности архитектуры персональных компьютеров сводятся к принципам компоновки аппаратуры, а также к выбранному набору системных аппаратных средств.

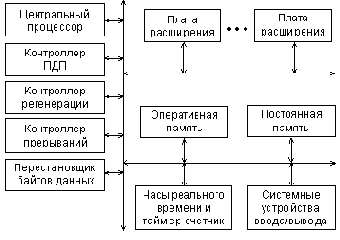

Рис. 7.1. Архитектура персонального компьютера типа IBM PC.
Функции основных узлов компьютера следующие:
Центральный процессор — это микропроцессор со всеми необходимыми вспомогательными микросхемами, включая внешнюю кэш-память и контроллер системной шины. (О кэш-памяти подробнее будет рассказано в следующих разделах). В большинстве случаев именно центральный процессор осуществляет обмен по системной шине. Оперативная память может занимать почти все адресуемое пространство памяти процессора. Однако чаще всего ее объем гораздо меньше. В современных персональных компьютерах стандартный объем системной памяти составляет, как правило, от 64 до 512 Мбайт. Оперативная память компьютера выполняется на микросхемах динамической памяти и поэтому требует регенерации. Постоянная память (ROM BIOS — Base Input/Output System) имеет небольшой объем (до 64 Кбайт), содержит программу начального запуска, описание конфигурации системы, а также драйверы (программы нижнего уровня) для взаимодействия с системными устройствами. Контроллер прерываний преобразует аппаратные прерывания системной магистрали в аппаратные прерывания процессора и задает адреса векторов прерывания. Все режимы функционирования контроллера прерываний задаются программно процессором перед началом работы. Контроллер прямого доступа к памяти принимает запрос на ПДП из системной магистрали, передает его процессору, а после предоставления процессором магистрали производит пересылку данных между памятью и устройством ввода/вывода. Все режимы функционирования контроллера ПДП задаются программно процессором перед началом работы.Использование встроенных в компьютер контроллеров прерываний и ПДП позволяет существенно упростить аппаратуру применяемых плат расширения. Контроллер регенерации осуществляет периодическое обновление информации в динамической оперативной памяти путем проведения по шине специальных циклов регенерации. На время циклов регенерации он становится хозяином (задатчиком) шины. Перестановщик байтов данных помогает производить обмен данными между 16-разрядным и 8-разрядным устройствами, пересылать целые слова или отдельные байты. Часы реального времени и таймер-счетчик — это устройства для внутреннего контроля времени и даты, а также для программной выдержки временных интервалов, программного задания частоты и т.д. Системные устройства ввода/вывода — это те устройства, которые необходимы для работы компьютера и взаимодействия со стандартными внешними устройствами по параллельному и последовательному интерфейсам. Они могут быть выполнены на материнской плате, а могут располагаться на платах расширения. Платы расширения устанавливаются в слоты (разъемы) системной магистрали и могут содержать оперативную память и устройства ввода/вывода. Они могут обмениваться данными с другими устройствами на шине в режиме программного обмена, в режиме прерываний и в режиме ПДП. Предусмотрена также возможность захвата шины, то есть полного отключения от шины всех системных устройств на некоторое время.Важная особенность подобной архитектуры — ее открытость, то есть возможность включения в компьютер дополнительных устройств, причем как системных устройств, так и разнообразных плат расширения. Открытость предполагает также возможность простого встраивания программ пользователя на любом уровне программного обеспечения компьютера.
Первый компьютер семейства, получивший широкое распространение, IBM PC XT, был выполнен на базе оригинальной системной магистрали PC XT-Bus. В дальнейшем (начиная с IBM PC AT) она была доработана до магистрали, ставшей стандартной и получившей название ISA (Industry Standard Architecture).
До недавнего времени ISA оставалась основой компьютера. Однако, начиная с появления процессоров i486 (в 1989 году), она перестала удовлетворять требованиям производительности, и ее стали дублировать более быстрыми шинами: VLB (VESA Local Bus) и PCI (Peripheral Component Interconnect bus) или заменять совместимой с ISA магистралью EISA (Enhanced ISA). Постепенно шина PCI вытеснила конкурентов и стала фактическим стандартом, а начиная с 1999 года в новых компьютерах рекомендуется полностью отказываться от магистрали ISA, оставляя только PCI. Правда, при этом приходится отказываться от применения плат расширения, разработанных за долгие годы для подключения к магистрали ISA.
Другое направление совершенствования архитектуры персонального компьютера связано с максимальным ускорением обмена информацией с системной памятью. Именно из системной памяти компьютер читает все исполняемые команды, и в системной же памяти он хранит данные. То есть больше всего обращений процессор совершает именно к памяти. Ускорение обмена с памятью приводит к существенному ускорению работы всей системы в целом. Но при использовании для обмена с памятью системной магистрали приходится учитывать скоростные ограничения магистрали. Системная магистраль должна обеспечивать сопряжение с большим числом устройств, поэтому она должна иметь довольно большую протяженность; она требует применения входных и выходных буферов для согласования с линиями магистрали. Циклы обмена по системной магистрали сложны, и ускорять их нельзя. В результате существенного ускорения обмена процессора с памятью по магистрали добиться невозможно.
Разработчиками был предложен следующий подход. Системная память подключается не к системной магистрали, а к специальной высокоскоростной шине, находящейся «ближе» к процессору, не требующей сложных буферов и больших расстояний. В таком случае обмен с памятью идет с максимально возможной для данного процессора скоростью, и системная магистраль не замедляет его. Особенно актуальным это становится с ростом быстродействия процессора (сейчас тактовые частоты процессоров персональных компьютеров достигают 1—3 ГГц).
Таким образом, структура персонального компьютера из одношинной, применявшейся только в первых компьютерах, становится трехшинной (рис. 7.2).
Рис. 7.2. Организация связей в случае трехшинной структуры.
Назначение шин следующее:
к локальной шине подключаются центральный процессор и кэш-память (быстрая буферная память);к шине памяти подключается оперативная и постоянная память компьютера, а также контроллер системной шины;к системной шине (магистрали) подключаются все остальные устройства компьютера.Все три шины имеют адресные линии, линии данных и управляющие сигналы. Но состав и назначение линий этих шин не совпадают между собой, хотя они и выполняют одинаковые функции. С точки зрения процессора, системная шина (магистраль) в системе всего одна, по ней он получает данные и команды и передает данные как в память, так и в устройства ввода/вывода.
Временные задержки между системной памятью и процессором в данном случае минимальны, так как локальная шина и шина памяти соединены только простейшими быстродействующими буферами. Еще меньше задержки между процессором и кэш-памятью, подключаемой непосредственно к локальной шине процессора и служащей для ускорения обмена процессора с системной памятью.
Если в компьютере применяются две системные шины, например, ISA и PCI, то каждая из них имеет свой собственный контроллер шины, и работают они параллельно, не влияя друг на друга. Тогда получается уже четырехшинная, а иногда и пятишинная структура. Пример такой структуры компьютера приведен на рис. 7.3.
Рис. 7.3. Пример многошинной структуры.
В наиболее распространенных настольных компьютерах класса Desk-top в качестве конструктивной основы используется системная или материнская плата (motherboard), на которой располагаются все основные системные узлы компьютера, а также несколько разъемов (слотов) системной шины для подключения дочерних плат — плат расширения (интерфейсных модулей, контроллеров, адаптеров). Как правило, современные системные платы допускают замену процессора, выбор его тактовой частоты, замену и наращивание оперативной памяти, выбор режимов работы других узлов.
На системной плате сейчас обычно располагаются также основные средства внешнего интерфейса, служащие для присоединения как встроенных устройств (например, дисковых носителей), так и внешних устройств компьютера (например, клавиатуры, мыши, принтера, сканера, модема). Для подключения видеомонитора, как правило, используется специальная плата расширения (контроллер дисплея), вставляемая в один из слотов. Это позволяет заменять ее более мощной при необходимости установки нового монитора.
Отметим, что для получающих все более широкое распространение портативных персональных компьютеров класса ноутбуков (notebook) применяются несколько иные конструктивные решения. В частности, в них отсутствуют слоты расширения системной шины, а практически все узлы компьютера выполняются на одной плате. Но мы в основном будем говорить о компьютерах типа desktop (настольных), так как именно они наиболее приспособлены для построения сложных систем, допускают довольно простую модернизацию (upgrade) и настройку на конкретные нужды пользователя.
Несмотря на то, что процессор
Несмотря на то, что процессор 80286 остался 16-разрядным, как и его предшественник 8086, он представлял собой новое поколение процессоров, что определило его высокую популярность и обеспечило персональному компьютеру на его основе (IBM PC AT) довольно долгую жизнь. Этот процессор отличается тем, что он имеет специальные средства для работы в многопользовательских и многозадачных системах.
Наиболее существенное отличие от процессора 8086/8088 — это механизм управления адресацией памяти, который обеспечивает четырехуровневую систему защиты и поддержку виртуальной памяти. (Виртуальная память — это внешняя память большого объема, с которой процессор может взаимодействовать как со своей системной памятью, но с некоторыми ограничениями). Специальные средства предусмотрены также для поддержки механизма переключения задач (Task switching). То есть процессор способен выполнять несколько задач одновременно, переключаясь время от времени между ними. В процессоре 80286 также расширена система команд за счет добавления команд управления защитой и нескольких новых команд общего назначения.
Процессор 80286 может работать в двух режимах:
Реальный режим (8086 Real Address Mode — режим реальной адресации), полностью совместимый с процессором 8086/8088. В этом режиме возможна адресация только в пределах 1 Мбайта физической памяти. Он используется для обеспечения программной преемственности с процессором 8086/8088. Защищенный режим (Protected Virtual Address Mode — защищенный режим виртуальной адресации). В этом режиме возможна адресация в пределах 16 Мбайт физической памяти. Такое решение связано с необходимостью построения компьютеров с большим объемом памяти, которые обеспечивали бы поддержку более сложных программ. В защищенном режиме система команд включает набор команд 8086, расширенный для обеспечения аппаратной поддержки многозадачного режима и виртуальной памяти.Переключение в защищенный режим осуществляется одной командой (с предварительно подготовленными таблицами дескрипторов, описывающих параметры режима).
32- разрядный процессор i80386 открыл новый этап в истории микропроцессоров Intel и персональных компьютеров типа IBM PC. Естественно, он сохранял полную совместимость со своими 16-разрядными предшественниками, чтобы не отказываться от разработанного для них программного обеспечения. Но именно в 80386 преодолено жесткое ограничение на длину непрерывного сегмента памяти в 64 Кбайт, что являлось пережитком прошлого и следствием не самых удачных архитектурных решений 8086.
В защищенном режиме 80386 длина сегмента может достигать 4 Гбайт, то есть всего объема физически адресуемой памяти. Таким образом, память фактически стала непрерывной. Кроме того, 80386 обеспечивает поддержку виртуальной памяти объемом до 64 Тбайт (1 Тбайт = 1024 Гбайт). Встроенный блок управления памятью поддерживает механизмы сегментации и страничной трансляции адресов (Paging). Обеспечивается четырехуровневая система защиты памяти и ввода/вывода, а также переключение задач.
Процессор 80386, как и 80286, может работать в двух режимах:
Реальный режим, который полностью совместим с 8086. Защищенный режим. В этом режиме возможна адресация до 4 Гбайт физической памяти (32 разряда), через которые при использовании механизма страничной адресации может отображаться до 16 Тбайт виртуальной памяти каждой задачи.Переключение между этими двумя режимами в обе стороны, в отличие от 80286, производится достаточно быстро, с помощью простой последовательности команд, и аппаратного сброса процессора не требуется.
Процессор может оперировать с 8, 16, 32-битными операндами, строками байт, слов и двойных слов, а также с битами, битовыми полями и строками бит.
В архитектуру процессора введены средства отладки и тестирования.
Разрядность регистров данных (AX, BX, CX, DX) и адресов (SI, DI, BP, SP) увеличена до 32. При этом в их обозначении появилась приставка E (Extended — расширенный), например, EAX, ESI. Отсутствие приставки в имени означает ссылку на младшие 16 разрядов соответствующего регистра. Регистры данных и адресов объединены в группу регистров общего назначения, которые иногда могут заменять друг друга.
Несмотря на то, что процессор 80286 остался 16-разрядным, как и его предшественник 8086, он представлял собой новое поколение процессоров, что определило его высокую популярность и обеспечило персональному компьютеру на его основе (IBM PC AT) довольно долгую жизнь. Этот процессор отличается тем, что он имеет специальные средства для работы в многопользовательских и многозадачных системах.
Наиболее существенное отличие от процессора 8086/8088 — это механизм управления адресацией памяти, который обеспечивает четырехуровневую систему защиты и поддержку виртуальной памяти. (Виртуальная память — это внешняя память большого объема, с которой процессор может взаимодействовать как со своей системной памятью, но с некоторыми ограничениями). Специальные средства предусмотрены также для поддержки механизма переключения задач (Task switching). То есть процессор способен выполнять несколько задач одновременно, переключаясь время от времени между ними. В процессоре 80286 также расширена система команд за счет добавления команд управления защитой и нескольких новых команд общего назначения.
Процессор 80286 может работать в двух режимах:
Реальный режим (8086 Real Address Mode — режим реальной адресации), полностью совместимый с процессором 8086/8088. В этом режиме возможна адресация только в пределах 1 Мбайта физической памяти. Он используется для обеспечения программной преемственности с процессором 8086/8088. Защищенный режим (Protected Virtual Address Mode — защищенный режим виртуальной адресации). В этом режиме возможна адресация в пределах 16 Мбайт физической памяти. Такое решение связано с необходимостью построения компьютеров с большим объемом памяти, которые обеспечивали бы поддержку более сложных программ. В защищенном режиме система команд включает набор команд 8086, расширенный для обеспечения аппаратной поддержки многозадачного режима и виртуальной памяти.Переключение в защищенный режим осуществляется одной командой (с предварительно подготовленными таблицами дескрипторов, описывающих параметры режима).
32- разрядный процессор i80386 открыл новый этап в истории микропроцессоров Intel и персональных компьютеров типа IBM PC. Естественно, он сохранял полную совместимость со своими 16-разрядными предшественниками, чтобы не отказываться от разработанного для них программного обеспечения. Но именно в 80386 преодолено жесткое ограничение на длину непрерывного сегмента памяти в 64 Кбайт, что являлось пережитком прошлого и следствием не самых удачных архитектурных решений 8086.
В защищенном режиме 80386 длина сегмента может достигать 4 Гбайт, то есть всего объема физически адресуемой памяти. Таким образом, память фактически стала непрерывной. Кроме того, 80386 обеспечивает поддержку виртуальной памяти объемом до 64 Тбайт (1 Тбайт = 1024 Гбайт). Встроенный блок управления памятью поддерживает механизмы сегментации и страничной трансляции адресов (Paging). Обеспечивается четырехуровневая система защиты памяти и ввода/вывода, а также переключение задач.
Процессор 80386, как и 80286, может работать в двух режимах:
Реальный режим, который полностью совместим с 8086. Защищенный режим. В этом режиме возможна адресация до 4 Гбайт физической памяти (32 разряда), через которые при использовании механизма страничной адресации может отображаться до 16 Тбайт виртуальной памяти каждой задачи.Переключение между этими двумя режимами в обе стороны, в отличие от 80286, производится достаточно быстро, с помощью простой последовательности команд, и аппаратного сброса процессора не требуется.
Процессор может оперировать с 8, 16, 32-битными операндами, строками байт, слов и двойных слов, а также с битами, битовыми полями и строками бит.
В архитектуру процессора введены средства отладки и тестирования.
Разрядность регистров данных (AX, BX, CX, DX) и адресов (SI, DI, BP, SP) увеличена до 32. При этом в их обозначении появилась приставка E (Extended — расширенный), например, EAX, ESI. Отсутствие приставки в имени означает ссылку на младшие 16 разрядов соответствующего регистра. Регистры данных и адресов объединены в группу регистров общего назначения, которые иногда могут заменять друг друга.
Процессор 486 является представителем второго поколения 32-разрядных процессоров. Он сохраняет основные принципы архитектуры процессора 80386, а также обеспечивает полную совместимость со своими предшественниками. Но в то же время он имеет ряд преимуществ.
В процессор введена внутренняя кэш-память 1-го уровня (Internal cache Level 1) размером 8 Кбайт и предусмотрены средства для двухуровневого кэширования.В процессор введен математический сопроцессор (в модели процессора 486SX сопроцессор отсутствует).Повышена производительность обмена по внешней шине — введены так называемые пакетные циклы, передающие одно слово за один такт шины.В архитектуре процессора применено скоростное RISC-ядро, которое позволяет наиболее часто встречающиеся команды выполнять за один такт.В структуру введены буферы отложенной записи.В отдельных моделях предусмотрено внутреннее умножение тактовой частоты (на 2, 2,5 или 3).Все это обеспечило существенное увеличение быстродействия. А усовершенствованный защищенный режим дает некоторые дополнительные возможности.
Рассмотрим подробнее принцип действия кэш-памяти.
Кэш-память (или просто кэш, от англ. Cache — склад, тайник) предназначена для промежуточного хранения информации из системной памяти с целью ускорения доступа к ней. Ускорение достигается за счет использования более быстрой памяти и более быстрого доступа к ней. При этом в кэш-памяти хранится постоянно обновляемая копия некоторой области основной памяти.
Необходимость введения кэша связана с тем, что системная память персонального компьютера выполняется на микросхемах динамической памяти, которая характеризуется меньшей стоимостью, но и более низким быстродействием, по сравнению со статической памятью. Идея состоит в том, что благодаря введению быстрой буферной, промежуточной статической памяти можно ускорить обмен с медленной динамической памятью. По сути, кэш-память делает то же, что и применявшийся ранее конвейер команд, но на более высоком уровне. В кэш-памяти хранится копия некоторой части системной памяти, и процессор может обмениваться с этой частью памяти гораздо быстрее, чем с системной памятью.
Особенности процессоров /
Описание микропроцессоров фирмы Intel мы начнем с процессоров i8086/8088. Именно заложенные в них архитектурные решения во многом определили архитектуру последующих моделей семейства Intel, поддерживающих совместимость с более ранними моделями. В том числе и с недостатками и ограничениями предыдущих моделей.
Процессор i8086 имеет совмещенную (мультиплексированную) 20-разрядную внешнюю шину адреса/данных. Данные передаются по 16 разрядам, адрес — по 20 разрядам. Шина управления имеет 16 разрядов (в частности, в нее входят строб адреса и стробы обмена с памятью и устройствами ввода/вывода). Среднее время выполнения команды занимает 12 тактов синхронизации, один цикл обмена по внешней шине требует 4 тактов (без учета тактов ожидания, вводимых при асинхронном обмене). У процессора i8088 внешняя шина данных 8-разрядная.
Одна из характерных особенностей процессоров i8086/8088 — принцип сегментирования памяти. То есть вся память представляется не в виде непрерывного пространства, а в виде нескольких кусков — сегментов заданного размера (по 64 Кбайта), положение которых в пространстве памяти можно программно изменять. Об этом уже говорилось в разделе 3.1.2 (см. рис. 3.5 и 3.6).
Процессор 8086/8088 имеет 14 регистров разрядностью по 16 бит. Об их назначении также уже говорилось в разделе 3.2.
Для ускорения выборки команд из памяти в процессоре 8086 предусмотрен внутренний 6-байтный конвейер (в процессоре 8088 — 4-байтный). Конвейер заполняется читаемыми из памяти командами во время выполнения предыдущей команды и сбрасывается (считается пустым) при выполнении любой команды перехода (даже если это команда перехода на следующий адрес).
Система команд процессора включает в себя 133 команды, поддерживающие 24 метода адресации операндов. Такое большое число команд может рассматриваться как достоинство (можно гибко выбирать команду, оптимально подходящую для каждого конкретного случая), но оно же заметно усложняет структуру процессора.
Каждая команда содержит 1, 2 или 4 байта кода команды, за которыми могут следовать 1, 2 или 4 байта операнда.
В процессоре предусмотрены программные и аппаратные прерывания, разделение внешней шины с другими процессорами или с контроллером прямого доступа к памяти, а также возможность подключения математического сопроцессора i8087, существенно увеличивающего производительность вычислений.
При старте процессора (по внешнему сигналу RESET) он переходит в адрес памяти FFFF0 и начинает выполнение программы, которая размещается начиная с этого адреса.
Процессор может обрабатывать 256 типов прерываний: внешних (аппаратных), программных и внутренних. Векторы прерываний представляют собой двойное слово (два слова по 16 разрядов), определяющее сегмент и смещение начального адреса программы обработки прерываний. Для векторов прерываний отведена область памяти с адресами 00000…003FF. Внутренние прерывания вырабатываются при особых ситуациях:
прерывание 0 соответствует переполнению при делении на нуль;прерывание 1 вырабатывается после каждой команды при установленном флаге трассировки TF в регистре состояния процессора (см. раздел 3.2);прерывание 4 вырабатывается по специальной команде INTO, если установлен флаг переполнения OF в регистре состояния процессора (это условное прерывание по переполнению).Особое место занимает немаскируемое прерывание NMI (Non-Masked Interrupt), которое вырабатывается при поступлении внешнего сигнала NMI и не зависит от состояния флага разрешения аппаратных прерываний IF. В компьютере оно используется для контроля четности памяти, контроля корректности обмена с памятью и устройствами ввода/вывода, а также для обработки так называемых исключений, то есть особых условий, возникающих в процессе работы. Немаскируемым оно называется именно потому, что его нельзя запретить.
Важная отличительная особенность процессора — разделение операций обмена с устройствами ввода/вывода и с памятью. Для обмена с устройствами ввода/вывода используются как отдельные команды ввода и вывода, так и специальные управляющие сигналы на шине управления. Адреса и данные как при обмене с памятью, так и при обмене с устройствами ввода/вывода передаются по одним и тем же шинам.
Но если для обмена с памятью используются все 20 разрядов шины адреса (адресуется 1 Мбайт — адреса 00000 ... FFFFF), то в циклах обмена с устройствами ввода/вывода — только 16 разрядов шины адреса (адресуется 64 Кбайта — адреса 00000 ... 0FFFF). Такой подход имеет как свои преимущества (например, упрощение реализации прямого доступа к памяти), так и недостатки (усложнение системы команд, увеличение количества управляющих сигналов).
Микропроцессоры i8086/8088 выполнены в виде интегральной микросхемы в 40-выводном корпусе. Отличие в назначении выводов микросхемы между ними только одно: адрес в процессоре 8088 не мультиплексирован с данными (передается по отдельным линиям), а в процессоре 8086 — мультиплексирован.
Процессор работает от одного источника питания напряжением +5В и требует внешнего тактирующего сигнала с частотой, определяемой номером модели (от 4,77 МГц до 10 МГц).
Специальный управляющий сигнал MN/MX определяет минимальный или максимальный режим работы процессора. В минимальном режиме процессор сам вырабатывает сигналы управления для внешней шины. Этот режим используется для построения простейших систем. Для работы в составе компьютера применяется максимальный режим, при котором сигналы управления внешней шиной вырабатываются специальной микросхемой контроллера шины i8288.
Особенности процессоров Pentium
Процессоры Pentium относятся к пятому поколению процессоров или к третьему поколению 32-разрядных процессоров. По своим основным архитектурным принципам они совместимы с процессорами 386 и 486. Но имеются существенные отличия, позволяющие говорить о новом поколении:
Суперскалярная архитектура процессора, то есть процессор имеет два пятиступенчатых параллельно работающих конвейера обработки информации, благодаря чему он способен одновременно выполнять две команды за один такт. Необходимо отметить, что преимущества такой архитектуры проявляются только в случае специальной компиляции программного обеспечения, позволяющей осуществлять параллельную обработку.Внешняя 64-разрядная шина данных для повышения производительности. Это требует соответствующей организации памяти. Из-за такой особенности процессор иногда неправильно называют 64-разрядным (хотя внутри он все-таки остался 32-разрядным). Внешняя шина адреса процессора — 32-разрядная.Применение технологии динамического предсказания ветвлений (переходов).Раздельный кэш для команд и данных объемом 8 Кбайт каждый. Длина строки кэша — 32 байта. Оба кэша работают в режиме обратной записи.Повышенная в 2—10 раз по сравнению с процессором 486 производительность встроенного математического сопроцессора. В нем применена восьмиступенчатая конвейеризация и специальные блоки сложения, умножения и деления, что позволяет выполнять операции с плавающей точкой за один такт процессора.Сокращено время (число тактов) выполнения команд.Предусмотрена возможность построения двухпроцессорных систем.Введены средства управления энергопотреблением и тестирования.Предсказание ветвлений позволяет продолжать выборку и декодирование потока команд после выборки команды ветвления (перехода), не дожидаясь проверки условия перехода. В прежних моделях в данном случае приходилось приостанавливать конвейер. Динамическое предсказание основывается на анализе предыдущей программы и накапливании статистики поведения. Исходя из этого анализа предсказывается наиболее вероятное условие каждого встречающегося в программе перехода.
В дополнение к базовой архитектуре 32- разрядных процессоров Pentium имеет набор регистров MSR (Model Specific Registers). В него входит группа тестовых регистров (TR1 — TR12), средства слежения за производительностью, регистры-фиксаторы адреса и данных цикла, вызвавшего срабатывание контроля машинной ошибки. Название этой группы регистров указывает на их уникальность для каждой модели процессоров Pentium.
Средства для слежения за производительностью (мониторинга производительности) включают в себя таймер реального времени и счетчики событий. Таймер представляет собой 64-разрядный счетчик, инкрементируемый с каждым тактом процессора. Два счетчика событий имеют разрядность по 40 бит и программируются на подсчет событий различных классов, связанных с шинными операциями, исполнением команд, связанных с работой кэша, контролем точек останова и т.д. Сравнивая состояния таймера и счетчиков событий, можно сделать вывод о производительности процессора.
Тестовые регистры позволяют управлять большинством функциональных узлов процессора, обеспечивая возможность подробного тестирования их работоспособности. Специальные биты регистра TR12 позволяют отключить новые архитектурные свойства (предсказание и трассировку ветвлений, параллельное выполнение инструкций), а также работу первичного кэша.
Средства для построения двухпроцессорных систем позволяют на одной локальной шине устанавливать два процессора с объединением почти всех одноименных выводов. Это дает возможность использовать симметричную мультипроцессорную обработку (SMP — Symmetric Multi-Processing) или строить функционально избыточные системы (FRC — Functional Redundancy Checking).
В режиме SMP каждый процессор выполняет свою задачу, порученную ему операционной системой, что поддерживается такими системами, как Novell NetWare, Windows NT, Unix. Оба процессора разделяют общие ресурсы компьютера, включая память и устройства ввода/вывода. В каждый момент шиной управляет один процессор, по определенным правилам они меняются ролями.
В идеальном случае производительность системы увеличивается вдвое (без учета обращений к шине и времени на переключение процессоров).
В конфигурации FRC два процессора выступают как один логический процессор. Основной процессор (Master) работает в обычном однопроцессорном режиме. Проверочный процессор (Checker) выполняет все те же операции внутри себя, не управляя внешней шиной, и сравнивает сигналы основного процессора с теми, которые генерирует сам. В случае несовпадения формируется сигнал ошибки, обрабатываемый как прерывание. То есть в данном случае увеличивается надежность системы в целом (в идеале — вдвое).
Развитием Pentium стало добавление технологии MMX, рассчитанной на мультимедийное, графическое и коммуникационное применение. Основная идея ММХ заключается в одновременной обработке нескольких элементов данных за одну команду (SIMD, Single Instruction — Mutiple Data). Расширение ММХ использует новые типы упакованных 64-битных данных:
упакованные байты — восемь байт;упакованные слова — четыре слова;упакованные двойные слова (два двойных слова);учетверенное слово (одно слово).Эти типы данных могут обрабатываться в восьми дополнительных 64-разрядных регистрах MMX0 — MMX7. В систему команд для поддержки MMX введено 57 дополнительных команд для одновременной обработки нескольких единиц данных (команды пересылки, арифметические, логические команды и команды преобразования форматов данных). Команды ММХ доступны из любого режима процессора.
Кроме того, в процессорах Pentium ММХ увеличен объем кэша данных и программ (до 16 Кбайт каждый), увеличено число ступеней конвейеров и введено еще несколько усовершенствований, повышающих производительность обычных (не мультимедийных) операций.
От процессора Pentium Pro принято отсчитывать шестое поколение процессоров. Pentium Pro по сравнению с Pentium имеет следующие усовершенствования:
Динамическое исполнение команд предполагает, что команды, не зависящие от результатов предыдущих операций, могут выполняться в измененном порядке (последующие раньше предыдущих), однако последовательность обмена с внешними устройствами (памятью и устройствами ввода/вывода) будет соответствовать программе.
То есть процессор сам выбирает удобный ему порядок выполнения команд. Это позволяет повысить производительность процессора без увеличения тактовой частоты. Архитектура двойной независимой шины повышает суммарную пропускную способность. Одна шина (системная) служит для обмена с основной памятью и устройствами ввода/вывода, а другая (локальная) предназначена только для обмена с вторичным кэшем (см. рис. 7.3).В процессор введен кэш второго уровня объемом 256—512 Кбайт.Возможно построение многопроцессорных систем (до четырех микропроцессоров).Процессор Pentium II сочетает в себе архитектуру Pentium Pro с технологией ММХ.
Размер первичных кэшей данных и команд составляет 16 Кбайт, вторичного кэша — до 512 Кбайт. Кэш второго уровня несколько медленнее, чем кэш первого уровня, зато он имеет больший объем. Такая двухуровневая организация позволяет достигать компромисса между быстродействием кэш-памяти и ее объемом.
Шина адреса имеет 36 разрядов (то есть максимально допустимый объем памяти — 64 Гбайта).
Процессоры Pentium III и Pentium 4 отличаются значительно возросшей предельной тактовой частотой (до 3 ГГц у Pentium 4, а в перспективе и до 5 ГГц), увеличенным объемом кэша (от 512 Кбайт до нескольких мегабайт) и дальнейшим совершенствованием архитектуры Pentium. Размер внутреннего конвейера у Pentium 4 доведен до 20 ступеней.
Уже появились и полностью 64-разрядные процессоры. Правда, полное использование возможностей 64-разрядной архитектуры потребует существенного изменения программного обеспечения.
Надо отметить, что в составе персональных компьютеров практически никогда не используются все возможности процессоров семейства Pentium. Например, многопроцессорные системы встречаются достаточно редко, а объем системной памяти лишь иногда превышает 512 Мбайт.
Для портативных компьютеров были предложены упрощенные версии процессоров Pentium III и Pentium 4, продаваемые под маркой Celeron. Они отличаются уменьшенной тактовой частотой и сокращенным объемом кэша второго уровня.Их тактовая частота сейчас доходит до 2 ГГц. Надо учитывать, что рассеиваемая мощность процессора Celeron остается практически такой же, как у процессоров Pentium III и Pentium 4.
Процессоры персональных компьютеров
Несмотря на то, что первый персональный компьютер был выпущен фирмой Apple, сейчас персональными компьютерами называют в основном IBM PC-совместимые компьютеры. Это связано, прежде всего, с тем, что фирма IBM выбрала правильную рыночную политику: она не скрывала принципов устройства своих компьютеров и не патентовала основных решений. В результате многие производители стали выпускать совместимые компьютеры, и они быстро стали фактическим стандартом. Из-за большого объема выпуска персональные компьютеры начали быстро дешеветь. К тому же для IBM-совместимых персональных компьютеров стали разрабатывать множество программных средств, что еще больше способствовало их распространению. Поэтому, несмотря на некоторые существенные архитектурные недостатки, IBM-совместимые персональные компьютеры сейчас уверенно занимают первое место на рынке.
С самого начала фирма IBM ориентировалась на процессоры Intel. У этих процессоров были очень мощные конкуренты, например, процессоры фирм Motorola или Zilog, превосходившие процессоры Intel по многим параметрам, но именно благодаря персональным компьютерам процессоры Intel смогли выйти победителями в конкурентной борьбе. К тому же еще некоторые фирмы (например, AMD, VIA, Cyrix) выпускают Intel-совместимые процессоры. Поэтому мы рассмотрим основные особенности процессоров фирмы Intel. Это позволит нам также проследить основные тенденции в развитии процессоров за последние десятилетия.
Свой первый 16-разрядный процессор i8086 фирма Intel выпустила в 1978 году. Он мог адресовать 1 Мбайт памяти (то есть имел 20-разрядную шину адреса), производительность его при тактовой частоте 5 МГц составляла 0,33 MIPS, но вскоре появились процессоры с тактовой частотой 8 и 10 МГц. Чуть позже (через год) была выпущена упрощенная версия процессора i8086 — i8088, который отличался только 8-разрядной внешней шиной данных. За счет этого он был медленнее, чем i8086, на 20—60% при той же тактовой частоте, но зато заметно дешевле. Именно на его основе был собран очень популярный персональный компьютер IBM PC XT.
16-разрядный процессор i80286, выпущенный в 1982 году, был использован в персональных компьютерах IBM PC AT. Принципиально новым было в нем то, что он мог адресовать до 16 Мбайт памяти и имел помимо реального режима, аналогичного i8086, еще и так называемый защищенный режим, позволяющий более гибко управлять памятью. Производительность этого процессора при тактовой частоте 8 МГц составляла 1,2 MIPS.
Важным шагом стало появление в 1985 году полностью 32-разрядного процессора i80386, способного адресовать до 4 Гбайт памяти (32-разрядная адресная шина). Он имел еще более развитую систему управления памятью MMU (Memory Management Unit). Производительность его при тактовой частоте 16 МГц составляла 6 MIPS. С появлением этого процессора стала бурно развиваться операционная система MS Windows, существенно изменившая процесс работы с компьютерами типа IBM PC.
Еще одним принципиальным шагом стало создание в 1989 году процессора Intel 486DX, в котором появились встроенный математический сопроцессор, существенно ускоривший выполнение арифметических операций, и внутренняя кэш-память, ускоряющая обмен с оперативной памятью. Максимальный объем адресуемой памяти этого процессора — 4 Гбайт. На тактовой частоте 25 МГц производительность была 16,5 MIPS. Начиная с процессора 486, получило распространение так называемое умножение тактовой частоты, то есть внутреннее удвоение и даже учетверение внешней тактовой частоты (обозначается 486DX2, 486DX4).
В 1995 году появились первые процессоры Pentium, открывшие новый этап в развитии семейства. Они были 32-разрядными внутри, но имели 64-разрядную внешнюю шину данных. Принципиальным отличием было использование в них так называемой суперскалярной архитектуры, следствием чего стало более высокое быстродействие при той же тактовой частоте, что и i486DX. При тактовой частоте 66 МГц производительность процессора достигала 112 MIPS. В 1996 году тактовая частота Pentium была доведена до 200 МГц, а стоимость снизилась настолько, что он стал рядовым процессором персональных компьютеров семейства IBM PC.
В 1997 году Pentium был дополнен технологией MMX, призванной ускорять выполнение мультимедийных приложений (обработку изображений и звука). И в этом же году появился процессор Pentium II, который включает в себя технологию ММХ и имеет более высокое быстродействие. Возможная тактовая частота достигла 400 МГц.
В последние годы появились процессоры Pentium III и Pentium IV, имеющие еще более развитую архитектуру и тактовую частоту, превышающую 1 ГГц у Pentium III и 3 ГГц у Pentium IV.
Таким образом, содружество компании Intel и производителей IBM-совместимых персональных компьютеров успешно продолжается. Другие фирмы, выпускающие процессоры, вряд ли существенно потеснят в ближайшие годы Intel. Поэтому рассмотрим чуть подробнее характерные особенности процессоров для персональных компьютеров этой компании.
Контроллер прерываний
Контроллеры радиальных прерываний в первых компьютерах выполнялись на микросхемах i8259, каждая из которых имела 8 входов запроса прерываний. В IBM PC AT применялось две таких микросхемы, в результате чего количество входов запросов прерываний увеличилось до 15. Режимы работы контроллеров прерываний определяются процессором путем записи соответствующих управляющих кодов по адресам в пространстве устройств ввода/вывода.
О циклах обмена по прерываниям уже говорилось в разделе 2.2.2. При поступлении запроса прерывания на один из входов IRQ и удовлетворении этого запроса контроллер прерываний вырабатывает выходной сигнал запроса прерывания, поступающий на процессор. В ответ на это процессор запрашивает контроллер о том, прерывание с каким адресом вектора необходимо обслужить. Всего прерываний может быть 256 (от 00 до FF). Номер прерывания, полученный от контроллера, процессор умножает на 4 и получает, таким образом, адрес памяти, где хранится адрес начала программы обработки прерываний (вектор прерывания). Присваивание каждому из каналов IRQ своего номера процессор осуществляет на этапе инициализации контроллера.
Контроллер прерываний может выполнять следующий набор операций:
маскирование запросов на прерывание, то есть временное запрещение реакции на них;установка приоритетов запросов по различным входам, то есть разрешение конфликтов при одновременном приходе нескольких запросов на прерывание;работа в качестве основного контролера (Master) или подчиненного (Slave).Для маскирования прерываний используется внутренний регистр контроллера, программно доступный процессору как по записи, так и по чтению. Замаскирован может быть каждый запрос (по каждой из линий IRQ), путем установки соответствующего бита маскирования в записываемом в контроллер управляющем байте.
Схема приоритетов прерываний может быть задана процессором программным путем. В базовом варианте все приоритеты фиксированы (то есть IRQ0 имеет высший приоритет, а IRQ7 — низший). Но в принципе высший уровень приоритета задается для любого из входов запросов, можно также установить циклическое переключение приоритетов (последний обслуженный запрос получает низший приоритет), обеспечивая тем самым всем запросам равные приоритеты.
Если во время обработки прерывания с меньшим уровнем приоритета приходит более приоритетный запрос, то процессор переходит на программу обработки более приоритетного запроса, а после ее выполнения возвращается к программе обработки менее приоритетного запроса. Отметим, что немаскируемое прерывание NMI имеет приоритет выше любого другого аппаратного прерывания.
Завершив выполнение программы обработки прерывания, процессору необходимо с помощью специальной команды сообщить об этом контроллеру прерываний, чтобы разрешить ему дальнейшую работу, в частности, вновь обрабатывать тот же самый запрос.
Контроллер 8259 предусматривает возможность выбора способа распознавания запроса на прерывание — по фронту сигнала IRQ и по уровню этого сигнала. В архитектуре компьютера типа PC используется запрос по фронту.
При каскадировании контроллеров основному контроллеру надо указать, к какому из его входов подключен подчиненный контроллер, а подчиненному контроллеру необходимо указать, к какому входу основного контроллера подключен его выходной сигнал запроса.
Все операции начальной настройки контроллеров прерываний выполняет BIOS, и пользователю нужно прибегать к программированию этих контроллеров только при необходимости смены режимов обслуживания прерываний или при написании собственной программы обработки аппаратных прерываний.
Контроллер прямого доступа к памяти
Контроллер прямого доступа к памяти имеет более сложную структуру по сравнению с контроллером прерываний, что связано с его более сложными функциями. На время ПДП контроллер ПДП становится задатчиком (активным устройством) системной шины, выставляя все основные сигналы шины самостоятельно. Однако все режимы работы контроллера ПДП, все его параметры устанавливаются процессором на этапе инициализации контроллера. В частности, процессор определяет тип решаемой задачи, задает начальный адрес передаваемого или принимаемого массива данных, а также размер этого массива.
В персональном компьютере применяется два четырехканальных контроллера ПДП типа i8237, обеспечивающих 7 каналов ПДП (один канал задействован под каскадирование контроллеров по тому же принципу, что и контроллеры прерываний). Помимо собственно контроллеров ПДП в подсистему ПДП входят также программно доступные регистр старшего байта адреса и регистры страниц ПДП.
О циклах обмена в режиме ПДП уже говорилось в разделе 2.2.3. Получив сигнал запроса ПДП по одной из линий DRQ, контроллер формирует запрос процессору на захват шины и, получив разрешение от процессора, сообщает о предоставлении ПДП запросившему прямой доступ устройству по соответствующей линии DACK. После этого производится цикл ПДП, пересылающий данные из устройства ввода/вывода в память или наоборот. При этом сам контроллер ПДП формирует только 16 младших разрядов адреса памяти, а восемь старших разрядов содержатся в регистре страниц. Свой собственный регистр страниц соответствует каждому из каналов ПДП.
Передача данных в случае ПДП возможна по одному из следующих режимов:
Режим одиночной (поцикловой) передачи. В этом случае за время предоставления ПДП выполняется только один цикл передачи данных, и для следующей передачи надо опять же запросить ПДП. Однако адрес памяти, с которым осуществляется обмен, автоматически меняется после каждого цикла. Этот режим позволяет процессору вставлять свои циклы обмена после каждого цикла ПДП.Режим передачи блока (режим блочной передачи).В этом режиме за один раз передается целый блок данных определенной длины (до 64 Кбайт). Режим обеспечивает более высокую скорость передачи по сравнению с режимом одиночной передачи, но может на длительное время захватить системную шину, не допуская к ее управлению процессор.Режим передачи по требованию. Этот режим позволяет продолжать ПДП до тех пор, пока устройство, запросившее ПДП, не исчерпает весь объем данных.Каскадный режим позволяет объединять контроллеры для увеличения количества каналов ПДП.В принципе, возможен режим передачи в режиме ПДП из памяти в память, но в компьютере он не используется.Как и в случае контроллера прерываний, возможны две схемы приоритетов каналов ПДП, выбираемые программно, — фиксированный и циклический. Исходная схема — фиксированные приоритеты, причем нулевой канал имеет максимальный приоритет, а седьмой — минимальный. Во время обслуживания любого запроса ПДП остальные запросы не могут вмешаться, но после завершения обслуживания данного запроса будет обслуживаться запрос с наибольшим приоритетом. Как и в случае контроллера прерываний, возможно программное маскирование каждого канала ПДП.
Перед началом работы каждому из каналов контроллера процессор должен указать режим, в котором он будет работать, базовый адрес памяти, с которого начнется обмен, количество передаваемых байтов или слов, направление записи в память или чтения из памяти (от старших адресов к младшим или наоборот). Возможен режим автоинициализации, при котором после окончания пересылки всего массива данных контроллер автоматически восстанавливает все параметры, и для этого не требуется вмешательство процессора. Предусмотрена также возможность программного запроса ПДП, обслуживаемого так же, как и аппаратный запрос.
Оперативная память
Оперативная память занимает значительную часть адресного пространства компьютера. Ее установленный объем и быстродействие оказывают огромное влияние на быстродействие персонального компьютера в целом (порой даже большее, чем скорость процессора). Надежность ее работы во многом определяет надежность всего компьютера. Поэтому всеми разработчиками ей уделяется большое внимание.
Все персональные компьютеры используют оперативную память динамического типа (DRAM — Dynamic Random Access Memory), основным преимуществом которой перед статической оперативной памятью (SRAM — Static RAM) является низкая цена. Это связано с тем, что если элемент статической памяти (триггер) требует 4—6 транзисторов, то элемент динамической памяти — это интегральный конденсатор, для обслуживания которого требуется 1—2 транзистора. Отсюда же следуют два основных недостатка динамической памяти: она требует регенерации (то есть постоянного возобновления заряда на разряжающемся конденсаторе) и имеет в несколько раз меньшее быстродействие по сравнению со статической памятью. К тому же во время регенерации динамическая память недоступна для обмена, что также снижает быстродействие компьютера. Отметим, что сейчас обычно применяют встроенную регенерацию, не требующую внешнего обслуживания, но опять-таки занимающую время.
Переход на полностью статическую память слишком сильно повысил бы стоимость компьютера в целом (к тому же необходимый объем оперативной памяти компьютера все увеличивается), поэтому статическую память применяют только в самых «узких» местах, там, где без высокой скорости не обойтись, например, для кэш-памяти. Что касается динамической памяти, то ее развитие идет по пути снижения времени доступа благодаря структурным и технологическим усовершенствованиям. Например, второе поколение динамической памяти EDO RAM (Extended Data Output RAM) имело быстродействие примерно на 20—25% выше, чем у обычной памяти. Это достигается за счет того, что следующее обращение к памяти возможно еще до завершения предыдущего обращения.
Третье поколение динамической памяти — SDRAM (Synchronous DRAM) — еще на столько же быстрее (рабочая частота в настоящее время достигает 133 МГц). Еще более быстродействующая память — DDR SDRAM (частота до 400 МГц) и память RDRAM (частота до 1 ГГц и даже выше).
Для упрощения установки оперативной памяти в компьютер ее выполняют в виде небольших модулей — печатных плат с ножевым (печатным) разъемом, на которые установлены микросхемы памяти (SIMM — Single In-Line Memory Module). Эти модули устанавливаются в специальные SIMM-разъемы на материнской плате, что позволяет пользователю легко менять объем памяти компьютера, учитывая при этом необходимый уровень быстродействия, сложность решаемых задач и свои финансовые возможности. Широко применяются 72-контактные SIMM-модули разного объема. Отметим, что не рекомендуется одновременно использовать несколько модулей с разным быстродействием: в некоторых компьютерах это приводит к сбоям. В современных компьютерах на базе процессоров Pentium применяются также модули DIMM (Dual In-Line Memory Module — модуль памяти с двусторонними печатными выводами), имеющие 64 бита данных.
Модули памяти иногда поддерживают проверку содержимого памяти на четность. Для этого к 8 битам данных каждого адреса памяти добавляется девятый бит четности. Он записывается при каждой записи информации в соответствующий байт памяти и проверяется при чтении информации из соответствующего байта памяти. Если обнаруживается несоответствие бита четности байту информации, то вырабатывается сигнал, вызывающий немаскируемое прерывание NMI.
Все адресное пространство памяти компьютера разделяется на несколько областей, что связано, в первую очередь, с необходимостью обеспечения совместимости с первыми компьютерами семейства. В компьютере IBM PC XT на процессоре i8088 процессор мог адресовать 1 Мбайт памяти (20 адресных разрядов). Но все программные и аппаратные средства строились исходя из предположения, что доступное адресное пространство — только младшие 640 Кбайт (тогда это казалось вполне достаточным).
Данная область памяти получила название стандартной памяти (Conventional memory). Именно в пределах этих 640 Кбайт (адреса 0…9FFFF) работает операционная система MS DOS и все ее прикладные программы.
Первые 1024 байта (адреса 0…3FF) хранят таблицу векторов прерывания (Interrupt Vectors) объемом 256 двойных слов, формируемую на этапе начальной загрузки. Однако если процессор работает в защищенном режиме, таблица векторов может располагаться в любом другом месте памяти.
Адреса 400…4FF отводятся под область переменных BIOS (BIOS Data Area). Подробнее о BIOS будет рассказано в следующем разделе.
Адреса 500…9FFFF включают в себя область операционной системы DOS (DOS Area) и память пользователя (User RAM).
Оставшиеся от 1 Мбайта памяти 384 Кбайта (адреса A0000…FFFFF), зарезервированные под другие системные нужды, называются UMA (Upper Memory Area) — область верхней памяти или UMB (Upper Memory Blocks) — блоки верхней памяти или High DOS Memory.
Пространство видеопамяти (адреса A0000…BFFFF) содержит области для хранения текстовой и графической информации видеоадаптера.
Пространство памяти с адресами E0000…FFFFF отведено под системную постоянную память компьютера ROM BIOS.
В этой же области выделено окно размером в 64 Кбайта (page frame) с адресами D0000…DFFFF, через которое программы могли получать доступ к дополнительной (отображаемой) памяти (Expanded memory) объемом до 32 Мбайт, оставаясь в пределах того же 1 Мбайта адресуемой памяти. Это достигается путем поочередного отображения четырех страниц по 16 Кбайт из дополнительной памяти в выделенное окно. При этом положение страниц в дополнительной памяти можно изменять программным путем. Понятно, что работать с дополнительной памятью менее удобно, чем с основной, так как в каждый момент компьютер «видит» только окно в 64 Кбайт. Поэтому сейчас она применяется довольно редко.
В настоящее время область памяти с адресами C0000…DFFFF чаще используется для оперативной и постоянной памяти, входящей в состав различных адаптеров и плат расширения компьютера.
В результате логическая организация адресного пространства в пределах 1 Мбайт получилась довольно сложной (рис. 7.10). И такую же организацию должны поддерживать все персональные компьютеры семейства IBM PC для обеспечения совместимости с предшествующими моделями.
Рис. 7.10. Распределение адресного пространства памяти.
При дальнейшем расширении адресуемого пространства памяти в последующих моделях компьютеров вся память объемом свыше 1 Мбайт получила название расширенной памяти (Extended memory). Для доступа к ней микропроцессор должен переходить из реального режима в защищенный и обратно. Общий объем памяти персонального компьютера (верхняя граница расширенной памяти) может доходить до 16 Мбайт (24 разряда адреса) или до 4 Гбайт (32 разряда адреса).
Особого упоминания заслуживает так называемая теневая память (Shadow RAM), представляющая собой часть оперативной памяти, в которую при запуске компьютера переписывается содержание постоянной памяти, и заменяющая эту постоянную память на время работы компьютера. Необходимость данной процедуры вызвана тем, что даже сравнительно медленная динамическая оперативная память оказывается все-таки быстрее, чем постоянная память. Постоянная память часто заметно сдерживает быстродействие компьютера. Поэтому было предложено выделять часть оперативной памяти для исполнения обязанностей как системной постоянной памяти ROM BIOS, так и постоянной памяти, входящей в состав дополнительных адаптеров, которые подключаются к компьютеру. Переписывание информации обычно предусмотрено в программе начального пуска.
В связи с особенностями работы динамической памяти для сокращения времени доступа к ней применяются специальные режимы работы оперативной памяти: режим расслоения (интерливинг) и страничный режим.
Использование режима интерливинга предполагает не совсем обычное разбиение памяти на банки (части). Если при обычном разбиении ( последовательной адресации) адреса следующего банка начинаются после окончания адресов предыдущего, то при интерливинге адреса банков чередуются.
То есть, например, после первого адреса первого банка следует первый адрес второго банка, затем второй адрес первого банка и второй адрес второго банка и т.д. Получается, что в одном банке четные слова, а в другом — нечетные. Таких чередующихся банков может быть не только два, а четыре, восемь, шестнадцать. Объемы банков при этом должны быть одинаковыми. В результате такого подхода появляется возможность начинать обращение к следующему слову еще до окончания процесса доступа к предыдущему.
Страничный режим предполагает постраничную работу микросхем памяти, когда выбор страницы производится один раз на всю страницу, а выбор ячейки внутри страницы может происходить гораздо быстрее. Для поддержки обоих режимов применяются специальные технологические решения.
Здесь же отметим, что при замене памяти компьютера или при установке дополнительных банков памяти надо строго следовать рекомендациям изготовителей системных плат, так как порядок заполнения банков может быть далеко не очевиден.
Память персонального компьютера
Как и в любой другой микропроцессорной системе, память персонального компьютера состоит из двух частей: оперативной памяти и постоянной памяти. Обе части расположены в адресном пространстве памяти, к обеим компьютер может обращаться одинаковым образом. Обе памяти допускают обращения к отдельным байтам, 16-разрядным словам (имеющим четные адреса), к 32-разрядным двойным словам (имеющим адреса, кратные четырем) и к 64-разрядным учетверенным словам (имеющим адреса, кратные восьми). Различие только в том, что оперативную память используют для временного хранения программ и данных, а в постоянной памяти хранятся программы начального запуска, начального самотестирования компьютера, а также набор программ ввода/вывода нижнего уровня, то есть то, что не должно теряться при выключении питания компьютера. Объем оперативной памяти гораздо больше, чем постоянной памяти.
Постоянная память
Системная постоянная память (ПЗУ) занимает сравнительно небольшой объем (обычно 64 Кбайта). Однако ее значение для компьютера очень велико. Само ее название ROM BIOS (ROM Basic Input/Output System) — базовая система ввода/вывода — говорит о том, что в ней находится функционально полный набор программ нижнего уровня для управления устройствами ввода/вывода. Поэтому даже до загрузки в оперативную память исполняемых программ с диска компьютер имеет возможность обслуживать клавиатуру, дисплей, подавать звуковые сигналы, общаться с дисками и т.д. Важно отметить, что большинство современных видеоадаптеров, а также контроллеров накопителей имеют собственную систему BIOS, которая дополняет или даже заменяет системную BIOS во время основной работы. Вызов программ BIOS осуществляется через программные или аппаратные прерывания, для чего BIOS формирует соответствующую таблицу векторов прерываний. Но этим функции постоянной памяти не ограничиваются.
В принципе, под память ROM BIOS отведено 128 Кбайт адресного пространства памяти. В первых компьютерах (IBM PC XT) она занимала всего 8 Кбайт, сейчас обычно занимает 64 Кбайт. Если же нужно использовать системную постоянную память большего объема, то она поочередно отображается на окно системной памяти размером 64 Кбайт (адреса F0000…FFFFF). Это связано со стремлением сэкономить пространство верхней памяти для других целей.
При старте компьютера после включения питания, нажатия кнопки на передней панели RESET или после программного перезапуска начинает выполняться программа начального запуска, также хранящаяся в постоянной памяти (начальный адрес FFFF0) . Эта программа включает в себя:
программу самотестирования компьютера (POST — Power On Self Test);программу начальной загрузки операционной системы с соответствующего дискового накопителя компьютера;программу задания текущих параметров компьютера (Setup).Кроме программы начального запуска ROM BIOS также обслуживает аппаратные прерывания от системных устройств (таймера, клавиатуры, дисков), а также отрабатывает базовые программные обращения к системным устройствам.
Отметим, что в последнее время ROM BIOS выполняется не на микросхемах собственно постоянной памяти, а на микросхемах, допускающих многократную перезапись информации пользователем EPROM (Erasable Programmable ROM) с электрической перезаписью — типа флэш (flash), что позволяет более гибко настраивать компьютер. Пользователь может легко модернизировать BIOS своего компьютера с помощью программы перезаписи флэш-памяти. При использовании же микросхем ПЗУ с ультрафиолетовым стиранием для этого требовались специальный программатор и стирающее устройство (ультрафиолетовая лампа).
Программа самотестирования POST позволяет производить простейшую диагностику основных узлов компьютера, включая определение полного объема установленной оперативной памяти. Информация о ее результатах выводится тремя способами:
сообщениями на дисплее (наиболее наглядно и понятно пользователю);звуковыми сигналами (что очень полезно при неработоспособном дисплее);выдачей кодов в определенный порт ввода/вывода, обычно это порт с адресом 080 (на этом основаны все диагностические приборы).Сообщения на дисплее могут прямо называть обнаруженную неисправность или неисправный блок или же выдавать специальный код ошибки, по которому впоследствии в прилагаемой документации можно найти причину неисправности компьютера.
| 1 короткий | Все в порядке |
| 2 коротких | Ошибка монитора |
| Нет сигналов | Источник питания, системная плата |
| Непрерывный сигнал | Источник питания, системная плата |
| Повторяющиеся короткие сигналы | Источник питания, системная плата |
| 1 длинный, 1 короткий | Системная плата |
| 1 длинный, 2 коротких | Адаптер дисплея (MDA, CGA) |
| 1 длинный, 3 коротких | Адаптер дисплея (EGA) |
Использование специальных диагностических приборов особенно эффективно: по некоторым оценкам, с их помощью можно обнаружить до 95% неисправностей.
Однако их применяют только специальные сотрудники сервисных служб.
Начиная с компьютеров на процессоре 80286 (IBM PC AT) постоянная память ROM BIOS обязательно дополняется небольшой энергонезависимой оперативной памятью CMOS RAM, которая выполнена на микросхемах с пониженным энергопотреблением с технологией КМОП (CMOS) и при выключении питания компьютера подпитывается от батарейки или аккумулятора (эта память, как правило, входит в состав других микросхем). В CMOS-памяти хранится информация о текущих показаниях часов (дате и времени), о значении времени для будильника, о конфигурации компьютера: приоритете загрузки с разных накопителей, количестве памяти, типах накопителей, режимах энергопотребления, о типе дисплея, об установках клавиатуры и т.д. CMOS RAM отличается от постоянной памяти тем, что записанная в нее информация легко меняется программным путем.
Задавать все параметры компьютера, сохраняемые в CMOS RAM, позволяет программа BIOS Setup, вызвать которую можно путем нажатия назначенных клавиш во время процедуры начальной загрузки компьютера (информация об этом всегда выводится на экран). В современных компьютерах данная программа предлагает довольно удобный и наглядный интерфейс пользователя с привычными меню.
Описание работы с BIOS Setup любого компьютера обязательно поставляется вместе с ним. Иногда с помощью этой программы удается значительно повысить быстродействие компьютера благодаря выбору оптимальных (или даже предельных) для данной конфигурации параметров: частоты системной шины, количества тактов задержки при обмене с системной памятью и кэш-памятью.
Программа Setup позволяет также разрешить или запретить использование теневой (Shadow) памяти как для системного BIOS, так и для BIOS используемых адаптеров (по отдельным сегментам памяти). При использовании теневой памяти в выбранную область оперативной памяти копируется содержимое BIOS ROM, эта область определяется как доступная только для чтения, и производится переадресация памяти. То есть при любых обращениях по адресам ROM чтение данных будет производиться из соответствующих адресов Shadow RAM, а постоянная память уже не используется.Такой подход может существенно (иногда в 4 — 5 раз) ускорить выборку команд для программ обмена с видеоадаптером и с дисковыми накопителями.
В программе Setup всегда предусмотрена возможность установки параметров компьютера по умолчанию (Default Setting). Это особенно удобно в случае разряда или повреждения батареи или аккумулятора.
В новых компьютерах, поддерживающих режим экономии потребляемой электроэнергии, можно также задавать переход компьютера в режимы Doze (спящий), Standby (ожидания или резервный) и Suspend (приостановки работы) при отсутствии обращений к узлам компьютера в течение заданного времени. Режимы перечислены в порядке снижения потребления электроэнергии. Компьютеры (а также их системные платы), где применяются такие режимы, называются иногда «зелеными».
Системные устройства
Помимо микропроцессора и системной памяти на системной (материнской) плате располагаются и другие важные модули, обеспечивающие работоспособность компьютера: контроллеры прерываний и прямого доступа, тактовый генератор, системный таймер, буферные микросхемы, контроллер шины и т.д. В первых компьютерах семейства все эти функции выполняли отдельные специализированные микросхемы сравнительно низкой степени интеграции. В современных компьютерах применяются сверхбольшие интегральные схемы, которые, тем не менее, обеспечивают полную программную и аппаратную совместимость с предыдущими моделями. Эти микросхемы называются набором микросхем или chipset (чипсет). Преимущества такого подхода — chipset занимает меньше места на плате, меньшая потребляемая мощность, значительно большая надежность. Компьютеры, выполненные на системных платах с chipset известных фирм, имеют лучшую репутацию. В большинство наборов микросхем входит так называемый периферийный контроллер, включающий два контроллера прерываний, два контроллера прямого доступа к памяти, таймер, часы реального времени, а также CMOS-память.
Системный таймер и часы реального времени
В качестве системного таймера компьютера используется микросхема трехканального 16-разрядного таймера i8254 или ее аналог. Таймер предназначен для получения программно управляемых временных задержек и генерации сигналов заданной частоты. Таймер позволяет повысить эффективность программирования процессов управления и синхронизации внешних устройств, особенно в реальном времени.
Таймер содержит три независимых канала (0, 1 и 2), каждый из которых может быть, в принципе, запрограммирован на работу в одном из шести режимов счета:
прерывание терминального счета;программируемый генератор одиночного импульса;генератор импульсов заданной частоты;генератор прямоугольных импульсов типа «меандр»;программно формируемый строб;аппаратно формируемый строб.На каждый канал могут подаваться входные синхросигналы. Из каждого канала можно получать сигнал с частотой, равной входной частоте, деленной на произвольное 16-разрядное число. В компьютере на все входы поступают синхросигналы частотой 1,19 МГц. Все каналы таймера в компьютере имеют специальное назначение, поэтому особой свободы в выборе режима работы или переназначении функций у пользователя нет.
Выход канала 0 связан с сигналом запроса прерывания IRQ0 и обеспечивает прерывание для счетчика реального времени (используется режим работы 3). Пользователю не рекомендуется перепрограммировать этот канал. При старте компьютера канал программируется так, чтобы выдавать импульсы примерно 18,2 раза в секунду. По этому прерыванию программно увеличивается состояние счетчика реального времени. Пользователь может читать состояние данного счетчика из специально выделенной ячейки памяти и применять его для задержек в своих программах.Выход канала 1 генерирует сигнал запроса регенерации динамической памяти (режим работы 2). Использование этого канала не по назначению может привести к потере содержимого оперативной памяти.Выход канала 2 генерирует тональный сигнал для встроенного динамика компьютера (режим работы 3). Однако разрешение этого тонального сигнала производится установкой выделенных разрядов (0 и 1) программно доступного параллельного порта контроллера периферийных устройств.Один разряд (0) разрешает работу канала, другой разряд (1) пропускает выходной сигнал на динамик.Таким образом, пользователь компьютера может задействовать только канал 2. Чаще всего его применяют для генерации звуков заданной частоты и длительности. Кроме того, выходной сигнал данного канала программно доступен по чтению из одного из разрядов параллельного порта. Это позволяет, запрограммировав таймер соответствующим образом, выдерживать нужные временные интервалы. Для этого следует программно разрешить генерацию (при отключенном динамике), а затем программно опрашивать выходной сигнал таймера и принимать решения по изменению его уровня.
Подсистема часов реального времени в первых компьютерах выполнялась на микросхеме контроллера MC146818 фирмы Motorola. Этот контроллер содержит 64 байта СMOS-памяти, из которых первые 14 байт используются для часов реального времени, а остальные 50 байт хранят информацию о конфигурации системы.
Для входного тактового сигнала контроллера применяется специальный «часовой» кварцевый генератор с частотой 32 768 кГц, что позволяет с помощью деления частоты получить импульсы с частотой 1 Гц. Контроллер считает секунды, минуты, часы, дни недели, месяцы и годы. Причем работает он даже при отключении питания компьютера, подпитываясь от батареи или аккумулятора. Это позволяет сохранять информацию о текущем времени постоянно.
Помимо счетчика текущего времени, контроллер имеет в своем составе будильник. Будильник может формировать прерывания (IRQ8) с программно заданной периодичностью. Состояния всех счетчиков (секунд, минут, часов и т.д.) программно доступны как по чтению, так и по записи, что позволяет устанавливать нужное время и следить за ним.
Средства интерфейса пользователя
Для связи компьютера с пользователем (то есть организации интерфейса пользователя) применяются видеоадаптер, управляющий видеомонитором, клавиатура и графический манипулятор типа «мышь» (mouse), touch pad или stick pointer.
Видеоадаптер представляет собой устройство сопряжения компьютера с видеомонитором и чаще всего выполняется в виде специальной платы расширения, вставляемой в системную шину или локальную шину компьютера. При этом изображение, формируемое на экране монитора, хранится в видеопамяти, входящей в состав видеоадаптера.
Видеопамять представляет собой оперативную память, которая, хотя и не является, по сути, системной памятью, рассматривается процессором как часть системной памяти с адресами A0000 — BFFFF (всего 128 Кбайт). То есть с этой памятью процессор может взаимодействовать как с системной оперативной памятью: писать информацию в любую ячейку и читать информацию из любой ячейки. Но одновременно эта же память постоянно сканируется (то есть последовательно опрашивается) самим видеоадаптером для формирования растрового изображения на экране монитора. То есть доступ к этой памяти имеют как процессор, так и видеоадаптер.
Скорость обмена с видеопамятью — довольно важный параметр, он влияет на удобство работы с компьютером и часто определяет круг задач, который может им выполняться. Поэтому для видеопамяти используют самые быстродействующие микросхемы. Кроме того, применяют специальные архитектурные решения, позволяющие облегчить разделение доступа к памяти со стороны процессора и видеоадаптера. Например, в случае двухпортовой памяти VRAM — Video RAM, к каждой ее ячейке одновременно могут получить доступ (с записью или чтением) как процессор, так и сам адаптер. Отметим, что в старых видеоадаптерах для снижения искажений изображения на экране во время перезаписи содержимого памяти использовалось обращение к памяти со стороны центрального процессора только в периоды кадрового и строчного гасящего импульсов (когда электронный луч монитора гасится при переходе к следующей строке экрана или к следующему кадру).
Все современные видеоадаптеры могут работать в двух основных режимах: текстовом (символьном, алфавитно-цифровом) и графическом. В текстовом режиме видеопамять имеет начальный адрес B8000, а в графическом — А0000.
В текстовом режиме на экран можно выводить только отдельные символы, причем только в определенные позиции на экране. При этом в видеопамяти хранятся исключительно коды выводимых символов (8-разрядные) и коды атрибутов символов (8-разрядные). То есть каждой символьной позиции на экране соответствует два байта памяти. К атрибутам символа относятся яркость, цвет, мерцание как символа, так и его фона. Для преобразования содержимого памяти в видеосигнал точечного изображения применяется так называемый знакогенератор. Он может представлять собой ПЗУ, в котором записано построчное растровое изображение каждого символа. При этом чем больше точек растра отводится под изображение символа, тем он качественнее, но тем больше места занимает на экране. Преимущества текстового режима — это простота управления экраном и малый объем требуемой памяти. Примером его использования является программа начального запуска BIOS.
В графическом режиме в видеопамяти хранится описание каждой точки на экране монитора. Каждой точке соответствует несколько бит памяти (используется ряд: 1, 4, 8, 16, 24 бит на одну точку). При этом, соответственно, каждая точка может иметь 2n состояний, где n — количество битов, а под состоянием понимается цвет и яркость точки. При одном бите точка может быть белой или черной, при 4 битах она может иметь 16 цветов, при 8 битах — 256, при 16 битах — 65 536, а при 24 битах — 16 777 216 цветов и оттенков. Здесь же отметим, что общее количество точек на экране в современных компьютерах выбирается из ряда 640 (по горизонтали) x 480 (по вертикали), 800x600, 1024x768, 1280x1024, 1600x1200. Отсюда нетрудно рассчитать требуемый для полного экрана объем видеопамяти. Так, например, при разрешении 800x600 точек и при 256 цветах (8 бит или 1 байт) требуется 800x600x1 = 480 000 байт памяти.
При разрешении 1024x768 и 65 536 цветов (2 байта) требуется 1024x768x2 = 1 572 864 байта. Однако объем видеопамяти выбирается из следующего ряда: 256 Кбайт, 512 Кбайт, 1 Мбайт, 2 Мбайт, 4 Мбайт, 8 Мбайт, 16 Мбайт. В табл. 7.3 приведены необходимые объемы видеопамяти для различных режимов работы видеоадаптера.
| 800 x 600, 16 цветов | 4 | 256 Кбайт |
| 800 x 600, 256 цветов | 8 | 512 Кбайт |
| 800 x 600, 64 К цветов | 16 | 1 Мбайт |
| 800 x 600, 16 М цветов | 24 | 2 Мбайт |
| 1024 x 768, 16 цветов | 4 | 512 Кбайт |
| 1024 x 768, 256 цветов | 8 | 1 Мбайт |
| 1024 x 768, 64 К цветов | 16 | 2 Мбайт |
| 1024 x 768, 16 М цветов | 24 | 4 Мбайт |
| 1280 x 1024, 16 цветов | 4 | 1 Мбайт |
| 1280 x 1024, 256 цветов | 8 | 2 Мбайт |
| 1280 x 1024, 64 К цветов | 16 | 4 Мбайт |
| 1280 x 1024, 16 М цветов | 24 | 4 Мбайт |
В настоящее время наиболее распространены два стандарта дисплеев:
SVGA (Super VGA), который поддерживает максимальное разрешение 1024х768 точек (стандартным считается 800х600 точек) в 16- и 256-цветных режимах при максимальном объеме видеопамяти 4 Мбайт. Кроме того, предусмотрено использование двухпортовой памяти и 16-разрядной шины данных и ряд других новшеств. XGA и XGA-2 (eXtended Graphics Array) — эти стандарты предложены в 1990 и 1992 г.г. компанией IBM. Основным режимом считается разрешение 1024х768 точек при 256 цветах (XGA) или при 64 К цветах (XGA-2). Отличительная особенность — использование быстродействующего графического сопроцессора и наличие возможности управлять системной шиной, что позволяет выполнять видеооперации без участия центрального процессора. Так же, как и в SVGA, используется двухпортовая оперативная память, причем она располагается в адресном пространстве компьютера в последних адресах полной 4-гигабайтной области, на которые обычно никто не претендует. В XGA-2, в отличие от XGA, используется только прогрессивная (сплошная, non-interlaced, NI), а не чересстрочная (interlaced) развертка изображения на экране монитора, что обеспечивает малые мерцания. Оба стандарта поддерживают полную совместимость с SVGA. UVGA (Ultra VGA) — основным разрешением считается 1280х1024 точек. UXGA — разрешение 1600х1200 точек, XVGA — 1280х768 точек.Для подключения к компьютеру клавиатуры применяется специальный интерфейс с последовательной передачей информации. Это позволяет использовать для присоединения клавиатуры всего два двунаправленных провода (линия данных и тактовый сигнал). Обмен информацией идет 11-битовыми посылками, включающими 8 разрядов данных и служебную информацию (то есть стартовый бит, бит четности и стоповый бит). В компьютере IBM PC XT для подключения клавиатуры использовалась микросхема PPI (Programmable Peripheral Interface) i8255, а в PC AT — микросхема UPI (Universal Peripheral Interface) i8042.
Принцип работы клавиатуры довольно прост.
Он сводится к постоянному сканированию (последовательному опросу) всех клавиш (обычно применяется 101-клавишная клавиатура) и к пересылке в компьютер номера нажатой клавиши (8-битного скэн-кода), причем как при ее нажатии, так и при отпускании. При отпускании клавиши ее скэн-код предваряется посылкой кода F0. Если клавиша удерживается длительное время, то через заданный интервал посылки ее скэн-кодов повторяются с заданной частотой. Если одновременно нажимается более одной клавиши, то повторяется посылка кода только последней из нажатых клавиш.
При получении скэн-кода контроллером 8042 он формирует сигнал запроса аппаратного прерывания IRQ1. Это приводит к вызову программы обработки нажатия клавиши, находящейся в BIOS. Служебные клавиши (Shift, Сtrl, Alt) и переключающие клавиши (Caps Lock, Insert, Num Lock) обрабатываются специальным образом, а в случае нажатия символьных клавиш их скэн-коды преобразуются в коды соответствующих символов и помещаются в буфер клавиатуры. Буфер клавиатуры — это 16-байтная область памяти, организованная по принципу FIFO «первый вошел — первый вышел», в которой хранятся коды нажатых клавиш до тех пор, пока их сможет обработать программа.
Современные клавиатуры персональных компьютеров имеют 101 или 102 клавиши. Имеются «расширенные» модели с количеством клавиш до 122 и «усеченные» модели с количеством клавиш около 90, применяемые в портативных компьютерах типа ноутбук.
Начиная с компьютера PC AT, клавиатура может не только передавать информацию, но и принимать ее. Эта возможность используется для пересылки в клавиатуру команд, устанавливающих режимы ее работы (например, скорость повтора ввода символов при удерживаемой клавише или временная задержка перед повтором).
Компьютерная мышь, служащая для управления курсором, подключается к компьютеру через стандартный последовательный интерфейс RS-232C (о нем подробнее — в отдельной главе). Для передачи компьютеру информации о перемещении мыши используется 3-байтовый формат. Два байта при этом содержат информацию о перемещении мыши по вертикали и по горизонтали, а один байт — о состоянии кнопок мыши.
Передача ведется только в одном направлении (от мыши к компьютеру) со скоростью 1200 бит/с. Перемещение измеряется в специальных единицах cpi (counts per inch), равных примерно 0,005 дюйма (0,13 мм).
Стоит отметить, что мышь, как правило, питается от системного блока компьютера, для чего задействованы неиспользуемые сигнальные линии разъема интерфейса RS-232C, так как собственно напряжения питания на разъем не выведены. Именно поэтому мышь присоединяется к компьютеру четырехпроводным кабелем, хотя для информации хватило бы и двухпроводного. Подробнее об интерфейсе RS-232C в следующей главе. Сейчас используется также подключение мыши через интерфейс PS/2, похожий на RS-232C, но не совместимый с ним ни электрически, ни конструктивно.
Альтернатива мыши — это манипуляторы Stick Pointer и Touch Pad, которые не имеют движущихся механических частей. Сначала они применялись только в ноутбуках, но затем их стали размещать и на клавиатурах обычных настольных компьютеров. Stick Pointer представляет собой небольшой рычажок, расположенный между клавишами. Давление на него в разные стороны вызывает перемещение курсора на экране. При этом сам рычажок остается неподвижным. Touch Pad представляет собой небольшую площадку, расположенную рядом с клавишами, по которой необходимо двигать пальцем или ручкой, причем движение пальца вызывает такое же перемещение курсора на экране. С точки зрения компьютера эти манипуляторы ничем не отличаются от мыши, они используют тот же интерфейс.
Игровой адаптер джойстик подключается к компьютеру через собственный специальный интерфейс. Для связи с джойстиком не требуется никаких прерываний. Используется только один адрес ввода/вывода.
Тактовый генератор
Системный тактовый генератор генерирует сигналы синхронизации для работы микропроцессора, всех контроллеров и системной шины. Для обеспечения высокой стабильности тактовых частот и их независимости от температуры применяются кварцевые резонаторы, то есть кристаллы кварца, имеющие высокостабильную частоту собственных колебаний. Как правило, в состав системной платы входит несколько кварцевых резонаторов, каждый из которых обеспечивает свой тактовый сигнал. Тактовую частоту процессора можно выбирать путем установки перемычек на системной плате. Это позволяет пользователю модернизировать компьютер путем замены процессора на другой, рассчитанный на более высокую тактовую частоту. Иногда удается заставить процессор работать на более высокой тактовой частоте, чем та, на которую он рассчитан, но здесь нужно соблюдать осторожность, так как повышение частоты ведет не только к увеличению потребляемой мощности и перегреву микросхемы, но и к ошибкам и сбоям в работе, причем проявляющихся только в отдельных режимах, например, в многозадачном.
В компьютерах на базе процессоров 486 и Pentium применяется деление опорной тактовой частоты для синхронизации системной шины и внутреннее умножение частоты в процессорах. Например, в процессоре 486DX2-66 используется умножение на два тактовой частоты 33,3 МГц, а в процессорах семейства Pentium применяется умножение на 2,5 (при опорной частоте 60 МГц частота процессора 150 МГц) или на 3 (при опорной частоте 66,6 МГц частота процессора 200 МГц).
В общем случае в компьютере существуют следующие тактовые частоты:
Host Bus Clock (CLK2IN) — это опорная частота (внешняя частота шины процессора). Именно из нее могут получаться другие частоты и именно она задается перемычками (джамперами);CPU Clock (Core Speed) — это внутренняя частота процессора, на которой работает его вычислительное ядро. Может совпадать с Host Bus Clock или получаться из нее умножением на 1,5, 2, 2,5, 3, 4. Умножение должно быть предусмотрено в конструкции процессора.ISA Bus Clock (ATCLK, BBUSCLK) — это тактовая частота системной шины ISA (сигнал SYSCLK).По стандарту она должна быть близка к 8 МГц, но в BIOS Setup имеется возможность выбрать ее через коэффициент деления частоты Host Bus Clock. Иногда компьютер остается работоспособным и при частоте шины ISA около 20 МГц, но обычно платы расширения ISA разрабатываются из расчета на 8 МГц, и при больших частотах они перестают работать. Не следует рассчитывать, что компьютер станет вдвое быстрее при удвоении этой частоты. Для каналов прямого доступа к памяти на системной плате используется еще один тактовый сигнал SCLK, частота которого, как правило, составляет половину от ISA Bus Clock.PCI Bus Clock — это тактовая частота системной шины PCI, которая по стандарту должна быть 25 — 33,3 МГц. Ее обычно получают делением частоты Host Bus Clock на нужный коэффициент. В компьютерах предусматривается возможность ее увеличения до 75 или даже 83 МГц, но из соображений надежности работы рекомендуется придерживаться стандартных значений.VLB Bus Clock — это частота локальной шины VLB, определяемая аналогично PCI Bus Clock.
Внешняя память
Внешняя память компьютера представляет собой дисковые накопители информации — встроенный накопитель на жестком диске (винчестер) и накопитель на сменных гибких дисках (дискетах). В обоих случаях магнитные диски хранят информацию в виде намагниченных концентрических дорожек (цилиндров) на магнитном покрытии, разбитых на сектора. Диск в накопителе постоянно вращается, а запись и чтение информации производятся перемещаемыми вдоль радиуса диска магнитными головками. Благодаря постоянному прогрессу технологии производства накопителей, развитию технологии магнитных покрытий и магнитных головок, емкость винчестеров повысилась до нескольких десятков гигабайт, а емкость дискет — до сотен мегабайт (правда, стандартным пока считается объем дискеты 1,44 Мбайт).
Подробное описание работы дисководов и принципов хранения информации на магнитных дисках потребовало бы слишком много места, к тому же оно не имеет прямого отношения к теме данной книги, поэтому мы здесь приведем только некоторые особенности организации обмена информацией.
Важный параметр любого дисковода — это его быстродействие, которое определяется, с одной стороны, достижимой скоростью записи/чтения информации, а с другой — временем позиционирования (то есть установки в нужное положение) магнитной головки дисковода. Немаловажно и быстродействие интерфейса, осуществляющего связь компьютера с накопителем, а также применяемые способы организации обмена информацией.
В настоящее время наиболее распространены два стандартных интерфейса для винчестеров:
IDE (Integrated Drive Electronics) — интерфейс для дисковых накопителей, официальное название — ATA (AT Attachment). Именно этот интерфейс применяется в качестве основного в персональных компьютерах. Скорость обмена может достигать 133 Мбайт/с. SCSI (Small Computer System Interface) — малый компьютерный системный интерфейс. В принципе, он используется и для подключения других устройств (например, сканеров), но основное его применение — для дисководов. Как правило, данный интерфейс изначально включается в структуру только некоторых серверов, а для его реализации в персональных компьютерах необходима дополнительная плата расширения (кстати, довольно дорогая). Скорость обмена может достигать 320 Мбайт/с.Сравнение этих двух интерфейсов (SCSI и IDE) показывает, что в однопользовательских автономных системах гораздо эффективнее применять IDE, а в многопользовательских и многозадачных системах выгоднее становится SCSI. Стоит также отметить, что установка SCSI сложнее и дороже, чем IDE. Кроме того, при использовании винчестера с интерфейсом SCSI в качестве сетевого диска могут возникнуть проблемы. Преимуществом SCSI является большее количество максимально подключенных дисководов и возможность одновременного выполнения ими подаваемых команд. А что касается скорости обмена, то она в основном определяется не пропускной способностью интерфейса, а другими параметрами, в частности скоростью используемой системной шины. Поэтому точно сказать, дисковод с каким интерфейсом будет работать быстрее, в общем случае невозможно. К тому же в случае IDE реальная скорость очень сильно зависит от схемотехнических решений, использованных изготовителем дисководов.
Для ускорения обмена с дисками широко применяется кэширование, принцип которого близок к принципу кэширования оперативной памяти. Точно так же кэширование диска позволяет за счет использования более быстрой электронной памяти, чем дисковая память, существенно увеличить среднюю скорость обмена с диском. Здесь принципиально важны несколько моментов:
в большинстве случаев каждое следующее обращение к диску будет обращением к следующему по порядку блоку информации на диске;для позиционирования головки требуется заметное время (порядка миллисекунды);искомый сектор на диске может не оказаться под головкой после ее установки, и потребуется ждать его прихода.Все это приводит к тому, что оказывается гораздо выгоднее содержать в оперативной памяти (дисковой кэш-памяти) копию части диска и обращаться на диск только в том случае, если нужной информации нет в кэш-памяти. Для обмена с кэш-памятью, как и в случае оперативной памяти, используются методы Write Through (WT) и Write Back (WB). Так как винчестер — это блочно-ориентированное устройство (размер блока равен 512 байт), то данные передаются в кэш блоками. При заполнении кэш-памяти в нее переписываются не только необходимые в данный момент блоки, но и следующие за ними (метод «чтение вперед», Read Ahead), дальнейшее обращение к которым наиболее вероятно. Особенно эффективно кэширование при оптимизации жесткого диска (его дефрагментации), когда каждый файл расположен в группе секторов, следующих друг за другом. Как и в случае кэширования памяти, при кэшировании диска используется механизм LRU, позволяющий обновлять те блоки, к которым дольше всего не было обращений. Кэш-память диска обычно располагается на плате специального кэш-контроллера дисковода, и ее объем может достигать 16 Мбайт.
Для сопряжения с компьютером дисковода для гибких дисков (флоппи-дисков, дискет) традиционно применяется специальный интерфейс SA-400, разработанный в начале 70-х годов. Контроллер присоединяется к дисководу 34-проводным кабелем, причем к одному контроллеру обычно присоединяется до двух дисководов (теоретически их может быть четыре). На каждом накопителе, как правило, имеется четыре перемычки DS0—DS3 (Drive Select) для выбора номера данного дисковода. Данные по интерфейсу передаются в последовательном коде в обоих направлениях (по разным проводам). Скорость передачи данных для дискет емкостью 1,44 Мбайт составляет 500 Кбит/с. Как и контроллер жестких дисков, контроллер гибких дисков в современных компьютерах установлен на системной плате (для старых моделей компьютеров выпускались специальные платы расширения).
В новых компьютерах стал стандартным дисковод на оптических компакт-дисках (CD-ROM). На этих дисках информация хранится в виде зон с разными степенями отражения света от поверхности диска. Вместо множества концентрических дорожек на поверхности диска (как у магнитного диска, винчестера), в случае компакт-диска применяется всего одна спиральная дорожка. Для чтения информации применяется миниатюрный лазер. Диски имеют диаметр 5 дюймов и стандартный объем 780 Мбайт. Скорость обмена информацией с компакт-дисками сейчас составляет от 2,4 Мбайт/с (для дисководов со скоростью 16х) до 3,6 Мбайт/с (для дисководов со скоростью 52х). Используются интерфейсы IDE и SCSI. На компакт-диск записываются не только данные, но и звук, а также изображение. Существуют компакт-диски с возможностью однократной записи или даже многократной перезаписи информации с компьютера. Возможно, дисководы, поддерживающие такие диски, вскоре войдут в стандартную комплектацию персонального компьютера. Правда, скорость записи информации на компакт-диски обычно существенно ниже скорости чтения информации.
При заполнении кэш-памяти в нее переписываются не только необходимые в данный момент блоки, но и следующие за ними (метод «чтение вперед», Read Ahead), дальнейшее обращение к которым наиболее вероятно. Особенно эффективно кэширование при оптимизации жесткого диска (его дефрагментации), когда каждый файл расположен в группе секторов, следующих друг за другом. Как и в случае кэширования памяти, при кэшировании диска используется механизм LRU, позволяющий обновлять те блоки, к которым дольше всего не было обращений. Кэш-память диска обычно располагается на плате специального кэш-контроллера дисковода, и ее объем может достигать 16 Мбайт.
Для сопряжения с компьютером дисковода для гибких дисков (флоппи-дисков, дискет) традиционно применяется специальный интерфейс SA-400, разработанный в начале 70-х годов. Контроллер присоединяется к дисководу 34-проводным кабелем, причем к одному контроллеру обычно присоединяется до двух дисководов (теоретически их может быть четыре). На каждом накопителе, как правило, имеется четыре перемычки DS0—DS3 (Drive Select) для выбора номера данного дисковода. Данные по интерфейсу передаются в последовательном коде в обоих направлениях (по разным проводам). Скорость передачи данных для дискет емкостью 1,44 Мбайт составляет 500 Кбит/с. Как и контроллер жестких дисков, контроллер гибких дисков в современных компьютерах установлен на системной плате (для старых моделей компьютеров выпускались специальные платы расширения).
В новых компьютерах стал стандартным дисковод на оптических компакт-дисках (CD-ROM). На этих дисках информация хранится в виде зон с разными степенями отражения света от поверхности диска. Вместо множества концентрических дорожек на поверхности диска (как у магнитного диска, винчестера), в случае компакт-диска применяется всего одна спиральная дорожка. Для чтения информации применяется миниатюрный лазер. Диски имеют диаметр 5 дюймов и стандартный объем 780 Мбайт. Скорость обмена информацией с компакт-дисками сейчас составляет от 2,4 Мбайт/с (для дисководов со скоростью 16х) до 3,6 Мбайт/с (для дисководов со скоростью 52х).Используются интерфейсы IDE и SCSI. На компакт-диск записываются не только данные, но и звук, а также изображение. Существуют компакт-диски с возможностью однократной записи или даже многократной перезаписи информации с компьютера. Возможно, дисководы, поддерживающие такие диски, вскоре войдут в стандартную комплектацию персонального компьютера. Правда, скорость записи информации на компакт-диски обычно существенно ниже скорости чтения информации.
Циклы обмена по ISA
О циклах обмена по магистрали ISA уже упоминалось в разделе 2.2. Здесь мы рассмотрим их несколько подробнее, на уровне, достаточном для практического использования.
В режиме программного обмена информацией на магистрали ISA выполняется четыре типа циклов:
цикл записи в память;цикл чтения из памяти;цикл записи в устройство ввода/вывода;цикл чтения из устройства ввода/вывода.Циклы обмена с памятью и с устройствами ввода/вывода различаются между собой используемыми стробами записи и чтения, а также временными задержками между сигналами.
Цикл обмена с устройствами ввода/вывода начинается с выставления задатчиком кода адреса на линиях SA0...SA15 и сигнала -SBHE, определяющего разрядность информации. Чаще всего используются только 10 младших линий SA0...SA9, так как большинство разработанных ранее плат расширения задействуют только их. В ответ на получение адреса исполнитель, распознавший свой адрес, должен сформировать сигнал -I/O CS16 в случае, если обмен должен быть 16-разрядным. Далее следует собственно команда чтения или записи.
При цикле чтения задатчик выставляет сигнал -IOR, в ответ на который исполнитель должен выдать данные на шину данных. Эти данные должны быть сняты исполнителем после окончания сигнала -IOR.
В цикле записи задатчик выставляет записываемые данные и сопровождает их стробом записи -IOW. Исполнитель должен принять эти данные (для гарантии — по заднему фронту сигнала -IOW).

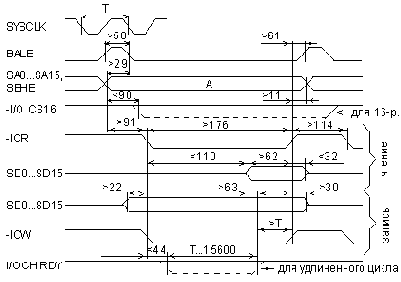

На рис. 8.2 приведены временные диаграммы циклов обмена с устройствами ввода/вывода. Для простоты на одном рисунке показаны как цикл записи, так и цикл чтения, хотя производятся они, конечно, в разное время.
Рис. 8.2. Временные диаграммы циклов программного обмена с устройствами ввода/вывода (все интервалы в наносекундах).
Если исполнитель не успевает выполнить команду в темпе магистрали, он может приостановить на целое число периодов Т сигнала SYSCLK завершение цикла чтения или записи за счет снятия (перевода в низкий уровень) сигнала I/O CH RDY (так называемый удлиненный цикл).
Это производится в ответ на получение переднего фронта сигнала -IOR или -IOW. Сигнал I/O CH RDY может удерживаться низким не более 15,6 мкс, в противном случае процессор переходит в режим обработки немаскируемого прерывания NMI.
Разработчику ISA-устройств необходимо, прежде всего, обращать внимание на те временные интервалы, которые связаны с быстродействием аппаратуры этих устройств. Например, на обработку адреса селектору адреса отводится не более 91 нс, а буфер данных в цикле чтения должен выдавать данные на магистраль не более чем за 110 нс.
При циклах программного обмена с памятью используются те же самые сигналы, только вместо строба чтения -IOR применяются стробы чтения -MEMR и -SMEMR, а вместо строба записи -IOW — стробы записи -MEMW и -SMEMW. Для определения байтового или словного формата данных применяется сигнал -MEM CS16. Для асинхронного режима обмена (удлиненного цикла) здесь также используется сигнал I/O CH RDY. Отметим, что память должна обрабатывать все адресные разряды магистрали, включая и LA17...LA23.
На рис. 8.3 показана временная диаграмма обмена с памятью, причем здесь указаны только временные интервалы, отличающиеся от аналогичных интервалов на рис. 8.2. Для простоты на одном рисунке показаны как цикл записи в память, так и цикл чтения из памяти.
Рис. 8.3. Временные диаграммы циклов программного обмена с памятью (все интервалы в наносекундах).
В случае циклов прямого доступа к памяти (ПДП) используется другой протокол обмена. Так как магистраль ISA имеет раздельные стробы чтения и записи для устройств ввода/вывода и для памяти, пересылка данных в режиме ПДП производится за один машинный цикл. То есть если данные надо переслать из устройства ввода/вывода в память, то одновременно производится чтение данных из устройства ввода/вывода (по сигналу -IOR) и их запись в память (по сигналу -MEMW). Аналогично осуществляется пересылка данных из памяти в устройство ввода/вывода (по сигналам -MEMR и -IOW).
Цикл ПДП (рис. 8.4) начинается с запроса ПДП от исполнителя, желающего произвести обмен, с помощью одного из сигналов DRQ.
После освобождения магистрали текущим задатчиком (например, процессором) контроллер ПДП через время t формирует соответствующий сигнал -DACK, говорящий о предоставлении ПДП запросившему его.
Рис. 8.4. Временная диаграмма циклов прямого доступа к памяти (все интервалы в наносекундах).
Затем контроллер ПДП вырабатывает адрес ячейки памяти, с которой будет производиться обмен в текущем цикле, и сигнал AEN, который говорит устройству ввода/вывода о том, что к нему идет обращение в режиме ПДП. После этого выставляется строб чтения (-IOR или -MEMR), в ответ на который источник передаваемых данных выставляет свою информацию на шину данных, и строб записи (-MEMW или -IOW), по которому данные записываются в приемник данных. Здесь так же, как и в обычном цикле, возможен асинхронный обмен (удлиненный цикл) с использованием сигнала I/O CH RDY. Для простоты на одном рисунке показано два цикла: передачи из памяти в устройство ввода/вывода и передачи из устройства ввода/вывода в память. Временные интервалы этих двух циклов несколько различаются.
При аппаратных прерываниях протокол обмена совсем простой, так как прерывания используются радиальные. Исполнитель, желающий инициировать прерывание, выставляет свой запрос (положительный переход на одной из линий IRQ) на магистраль. Контроллер прерываний, получив этот запрос, преобразует его в запрос прерываний процессора. Процессор, закончив выполнение текущей команды, переходит на адрес начала программы обработки данного прерывания, который однозначно определяется по номеру используемого сигнала IRQ. После обработки прерывания процессор возвращается к основной программе.
Для проведения регенерации динамической памяти компьютера используются специальные циклы регенерации (рис. 8.5).
Рис. 8.5. Временные диаграммы циклов регенерации на ISA (все интервалы указаны в наносекундах).
Такие циклы выполняет контроллер регенерации, который должен для этого получать управление магистралью каждые 15 микросекунд.
Во время цикла регенерации производится чтение одной из 256 ячеек памяти (для адресации при этом используются только восемь младших разрядов адреса SA0...SA7). Читаемая информация нигде не применяется, то есть это цикл псевдочтения. Проведение 256 циклов регенерации, то есть псевдочтение из 256 последовательных адресов памяти, обеспечивает полное обновление информации в памяти и ее непрерывное сохранение. Если по каким-то причинам цикл регенерации памяти не производится вовремя, возможна потеря информации.
Цикл регенерации включает в себя выставление сигнала -REFRESH, сигналов кода адреса SA0...SA7 и строба чтения из памяти -MEMR. В случае необходимости может использоваться сигнал I/O CH RDY, обеспечивающий асинхронный обмен.
При включении питания, а также при нажатии кнопки RESET на передней панели компьютера на магистрали вырабатывается сигнал RESET DRV, который используется всеми устройствами, подключенными к магистрали для сброса в исходное состояние и отключения от магистрали.
Захват магистрали сторонним задатчиком, в принципе, предусмотренная стандартом, используется на практике довольно редко, так как требует от устройства, захватившего магистраль, полного управления ею, включая и поддержку периодической регенерации памяти.
Электрические характеристики магистрали предъявляют жесткие требования ко всем подключаемым устройствам по величине входных и выходных токов, а также по потребляемой мощности. В противном случае возможен выход из строя всего компьютера в целом.
Стандарт определяет, что выходной ток любого источника магистральных сигналов не должен быть меньше 24 мА, а входной ток любого приемника магистральных сигналов не должен превышать 0,8 мА. Кроме того, нарушения в работе компьютера может вызвать несоблюдение временных ограничений, накладываемых используемыми протоколами обмена во всех рассмотренных циклах.
Назначение сигналов ISA
Вкратце о сигналах ISA уже говорилось в разделе 2.2. Рассмотрим назначение основных, наиболее часто используемых сигналов магистрали ISA подробнее.
SA0...SA19 — фиксируемые адресные разряды (они действительны в течение всего цикла обмена). 16-разрядным словам соответствуют четные адреса (SA0=0).LA17...LA23 — нефиксируемые адресные разряды. Используются для адресации памяти. Действительны только в начале цикла обмена (в адресной фазе).BALE — сигнал стробирования адресных разрядов (действительности адреса соответствует отрицательный фронт сигнала). Основное назначение — фиксация нефиксированных адресных разрядов в регистре-защелке.-SBHE — сигнал типа цикла передачи данных (8-ми или 16-разрядный цикл). Активен при передаче старшего байта.SD0...SD15 — разряды данных. По линиям SD0...SD7 передается младший байт, по линиям SD8...SD15 — старший байт.-SMEMR, -MEMR — стробы чтения данных из памяти. Сигнал -SMEMR вырабатывается только при обращении к адресам, не превышающим FFFFF (находящимся в пределах младшего 1 Мбайта), а сигнал -MEMR — при обращении ко всем адресам памяти.-SMEMW, -MEMW — стробы записи данных в память. Сигнал -SMEMW вырабатывается только при обращении к адресам, не превышающим FFFFF (находящимся в пределах младшего 1 Мбайта), сигнал -MEMW — при обращении ко всем адресам памяти.-IOR — строб чтения данных из устройств ввода/вывода. При активном сигнале адресуемое устройство ввода/вывода должно выдать свои данные на шину данных.-IOW — строб записи данных в устройства ввода/вывода. По этому сигналу адресуемое устройство ввода/вывода должно принять данные с шины данных.-MEM CS16 — сигнал выставляется памятью для сообщения задатчику о том, что она имеет 16-разрядную организацию. Вырабатывается в ответ на распознавание адреса памяти.-I/O CS16 — сигнал выставляется устройством ввода/вывода для сообщения задатчику о том, что оно имеет 16-разрядную организацию, и необходим 16-разрядный цикл обмена. Вырабатывается в ответ на распознавание своего адреса.I/O CH RDY — сигнал снимается (делается низким) исполнителем (устройством ввода/вывода или памятью) по переднему фронту сигналов -IOR и -IOW в случае, если он не успевает выполнить нужную операцию в темпе задатчика.То есть этот сигнал используется для асинхронного обмена по магистрали.-I/O CH CK — сигнал вырабатывается любым исполнителем (устройством ввода/вывода или памятью) для информирования задатчика о фатальной ошибке, например, об ошибке четности при доступе к памяти.-0WS — сигнал выставляется исполнителем для информирования задатчика о необходимости проведения цикла обмена без вставки такта ожидания.-REFRESH — сигнал регенерации, выставляется контроллером регенерации для информирования всех устройств на магистрали о выполнении циклов регенерации динамической памяти компьютера.RESET DRV — сигнал сброса в начальное состояние всех устройств на магистрали. Вырабатывается центральным процессором при включении или сбое питания, а также при нажатии на кнопку сброса RESET компьютера.SYSCLK — сигнал системного тактового генератора, тактовый сигнал магистрали. В большинстве компьютеров его частота равна 8 МГц независимо от тактовой частоты процессора.OSC — не синхронизированный с SYSCLK сигнал кварцевого генератора с частотой 14,31818 МГц.IRQ — сигналы запроса радиальных прерываний. Запросом является положительный переход на соответствующей линии IRQ.DRQ — сигналы запроса ПДП.-DACK — сигналы предоставления ПДП.AEN — сигнал выбора устройства, запросившего ПДП. Отключает все остальные устройства, не участвующие в данном цикле ПДП.
Распределение ресурсов компьютера
Помимо архитектуры аппаратных средств и параметров системной шины специфика любого компьютера определяется принятым стандартным распределением всех его ресурсов. Соблюдать правила, установленные этим распределением, должны и программисты (как системные, так и занимающиеся разработкой прикладных программ), и разработчики дополнительного оборудования, и даже те пользователи, которые просто хотят установить в компьютер новую плату расширения. В случае малейшего нарушения этих правил возможны как непредсказуемые сбои в работе компьютера, невозможность его начальной загрузки, так и полный выход компьютера из строя.
Под распределением ресурсов в данном случае понимается:
распределение адресного пространства системной памяти, отведение отдельных областей памяти под особые цели;распределение адресного пространства устройств ввода/вывода, в том числе для системных средств компьютера;распределение каналов запроса прерываний, в том числе для системных устройств;распределение каналов запроса прямого доступа к памяти.Понятно, что если программист захочет использовать те адреса памяти, которые отведены для системных нужд (например, для памяти дисплея или системных таблиц), то работоспособность компьютера нарушится. Если выполняемая программа попытается записать какую-либо информацию по тем адресам системной памяти, которые стандартом отведены под постоянную память (ROM), то записываемая информация будет просто потеряна, и программа работать не будет. Если писать информацию по тем адресам памяти, которые отведены под видеопамять, то будет искажаться изображение на экране видеомонитора.
Если вставляемая в компьютер плата расширения использует неправильные (занятые другими устройствами) адреса в адресном пространстве памяти, то ее работа будет невозможна, и не исключен даже выход из строя аппаратуры компьютера (так как при циклах чтения из перекрывающихся адресов памяти два устройства будут выставлять свои данные на шину одновременно, что может стать причиной выгорания буферных микросхем).
Если разработчик платы расширения с устройством ввода/ вывода или пользователь, подключающий новую плату расширения, установят адрес своего устройства так, что он будет совпадать с адресом системного устройства или адресом другой платы расширения, то возможны конфликты при обращении к данному устройству. При этом в цикле записи информация будет записываться не в одно, а в два или более устройств, а в цикле чтения на шину данных будут одновременно выставлять свои данные не одно, а несколько устройств. То есть в цикле записи возможно нарушение установленных режимов работы системных устройств (например, контроллера прерываний или контроллера ПДП) или неправильная работа новой платы расширения, а в цикле чтения — даже выход из строя одного из устройств, выставляющих свои данные на магистраль одновременно.
Если при подключении к компьютеру новой платы расширения установить для нее неправильный канал запроса прерывания, это может привести к тому, что данное прерывание просто не будет обслуживаться. Может также перестать обслуживаться прерывание от системного устройства, с которым конфликтует новая плата. В худшем случае это может вызвать выход из строя новой платы расширения или же системного устройства.
Точно так же при неправильном выборе номера канала запроса прямого доступа к памяти может перестать обслуживаться запрос ПДП системного устройства, а может выйти из строя системное устройство или новая плата расширения. То есть соблюдение правил стандартного распределения ресурсов компьютера — это не чья-то прихоть, а жизненная необходимость.
Правда, в последнее время получила распространение снимающая данные проблемы технология автоматического распределения ресурсов Plug-and-Play (PnP, P&P), что можно перевести как «Вставляй и работай». При этом пользователю достаточно просто подключить свою плату к компьютеру, а все операции по распределению ресурсов компьютер выполнит самостоятельно, и любые конфликты будут автоматически устранены.
Но для этого необходимо обязательное выполнение двух условий.
Во-первых, технологию PnP должен поддерживать данный компьютер и его программное обеспечение. Во-вторых, эту технологию должно поддерживать подключаемое к компьютеру устройство. Определить это довольно просто: если на плате имеются переставляемые перемычки или механические переключатели для задания параметров платы (адресов портов ввода/вывода, номера используемого прерывания, базового адреса памяти, номера канала ПДП), то можно смело утверждать, что выбор конфигурации, учет стандартного распределения ресурсов компьютера ложится на пользователя. Компьютер здесь не помощник. Конечно же, перед установкой в компьютер новых плат расширения следует внимательно прочитать инструкцию и точно следовать ей. Подробнее о работе режима PnP будет рассказано ниже.
А теперь рассмотрим принятое в персональных компьютерах стандартное распределение ресурсов.
О стандартном распределении памяти уже говорилось в предыдущей главе. Чуть подробнее распределение адресов памяти описано в табл. 8.3.
Из таблицы видно, что для памяти, входящей в состав устройств ввода/вывода, отводится зона всего лишь в 92 Кбайта (адреса С8000…DFFFF). В этом пространстве может располагаться как оперативная память, так и постоянная память устройств ввода/вывода. Иногда память устройств ввода/вывода захватывает также и зону адресов С0000…С7FFF.
| 000000...0003FF | Таблица векторов прерываний |
| 000000...09FFFF | Память DOS и пользовательских программ |
| 0А0000...0АFFFF | Память дисплея EGA или VGA |
| 0B0000...0B7FFF | Память монохромного дисплея MDA |
| 0B8000...0BFFFF | Память дисплея CGA |
| 0C0000...0C3FFF | ПЗУ BIOS для EGA/VGA |
| 0C8000...0DFFFF | Память устройств ввода/вывода |
| 0E0000...0EFFFF | Резерв ПЗУ ВIOS на материнской плате |
| 0F0000...0FFFFF | ПЗУ BIOS на материнской плате |
Их также необходимо учитывать во избежание отказа при выполнении системных программ. Отметим, что в современных компьютерах, конечно же, не используются давно устаревшие дисплеи стандартов CGA или MDA. Однако в том случае, если требуется универсальность программного обеспечения, надо учитывать и то, что его могут попытаться запустить на компьютерах с подобными дисплеями.
Стандартное распределение адресов в адресном пространстве устройств ввода/вывода персонального компьютера приведено в табл. 8.4.
Как уже отмечалось, стандарт допускает адресацию 64К устройств ввода/вывода (то есть можно использовать 16 разрядов адреса). Однако подавляющее большинство плат расширения для упрощения аппаратуры использует только 10 младших разрядов, что соответствует всего 1К (или 1024) адресов (от 000 до 3FF в шестнадцатеричном коде). При этом 16-разрядные порты ввода/вывода имеют четные адреса, то есть их может быть всего 512.
| 000...01F | Контроллер ПДП 1 |
| 020...03F | Контроллер прерываний 1 |
| 040...05F | Программируемый таймер |
| 060...06F | Контроллер клавиатуры |
| 070...07F | Часы реального времени |
| 080...09F | Регистр страницы ПДП |
| 0A0...0BF | Контроллер прерываний 2 |
| 0С0...0DF | Контроллер ПДП 2 |
| 0F0...0FF | Математический сопроцессор |
| 170...177 | Накопитель на жестком диске (второй) |
| 1F0...1F7 | Накопитель на жестком диске (первый) |
| 200...207 | Игровой порт (джойстик) |
| 278...27F | Параллельный порт LPT2 |
| 2С0...2DF | Адаптер EGA 2 |
| 2F8...2FF | Последовательный порт COM2 |
| 300...31F | Прототипные платы |
| 320...32F | Накопитель на жестком диске XT |
| 360...36F | Резервные адреса |
| 370...377 | Накопитель на гибком диске (второй) |
| 378...37F | Параллельный порт LPT1 |
| 380...38F | Контроллер бисинхронного обмена SDLC2 |
| 3A0...3AF | Контроллер бисинхронного обмена SDLC1 |
| 3B0...3DF | Адаптер VGA |
| 3B0...3BF | Адаптер дисплея MDA и принтера |
| 3C0...3CF | Адаптер EGA 1 |
| 3D0...3DF | Адаптер СGA |
| 3F0...3F7 | Накопитель на гибком диске (первый) |
| 3F8...3FF | Последовательный порт COM1 |
Резервные адреса — это те, которые зарезервированы под дальнейшее расширение системы.
В табл. 8.5 представлено стандартное распределение номеров аппаратных прерываний и соответствующих им номеров в таблице векторов прерываний (INT).
Как видно из таблицы, большинство входов IRQ заняты системными ресурсами компьютера. Свободны (зарезервированы) только четыре канала: 10, 11, 12, 15, причем они находятся на 16-разрядной части разъема магистрали ISA. Правда, иногда в компьютерах применяется только один параллельный порт или (гораздо реже) только один последовательный порт, и тогда свободными оказываются еще IRQ3 и IRQ5. Сигналы IRQ0...IRQ2, IRQ8 и IRQ13 задействованы на системной плате и недоступны платам расширения.
| 0 | 08 | Программируемый таймер |
| 1 | 09 | Контроллер клавиатуры |
| 2 | 0A | Каскадирование второго контроллера |
| 8 | 70 | Часы реального времени (только АТ) |
| 9 | 71 | Программно переадресовано на IRQ2 |
| 10 | 72 | Резерв |
| 11 | 73 | Резерв |
| 12 | 74 | Резерв |
| 13 | 75 | Математический сопроцессор |
| 14 | 76 | Контроллер жесткого диска |
| 15 | 77 | Резерв |
| 3 | 0B | Последовательный порт COM2 |
| 4 | 0C | Последовательный порт COM1 |
| 5 | 0D | Параллельный порт LPT2 |
| 6 | 0E | Контроллер гибкого диска |
| 7 | 0F | Параллельный порт LPT1 |
Рис. 8.6. Включение двух контроллеров прерываний.
Стандартное распределение каналов запроса прямого доступа к памяти представлено в табл. 8.6.
Как и в случае с контроллерами прерываний, здесь применяется два контроллера, причем один из них каскадируется через другой. На каждой линии DRQ должен быть один выход ISA-устройства. Каналы, соответствующие первому контроллеру ПДП (сигналы DRQ0...DRQ3), предназначены только для 8-битного обмена, а соответствующие второму контроллеру (DRQ5...DRQ7) — для 16-битного. Канал DRQ4 используется для каскадирования двух контроллеров ПДП и поэтому недоступен пользователям. Сигнал запроса DRQ0 имеет самый высокий приоритет, сигнал DRQ7 — самый низкий. В IBM PC XT канал DRQ0 использовался для регенерации динамической памяти. Каждый канал ПДП может передавать данные в пределах 16-мегабайтного адресного пространства блоками длиной до 64 Кбайт (каналы 0, 1, 2, 3) или до 128 Кбайт (каналы 5, 6, 7).
| 0 | Резервный |
| 1 | Контроллер бисинхронного обмена SDLC |
| 2 | Накопитель на гибком диске |
| 3 | Резервный |
| 4 | Каскадирование первого контроллера |
| 5 | Резервный |
| 6 | Резервный |
| 7 | Резервный |
Наиболее же приспособлена для этого системная шина PCI, имеющая специально предусмотренные средства, что еще более увеличивает ее шансы стать единственным стандартом системной шины.
При включении компьютера с PnP его программа начального запуска BIOS определяет устройства, которые необходимы в процессе загрузки. Затем BIOS запрашивает у каждого из этих устройств его уникальный номер (идентификатор), хранящийся в памяти PnP-устройства. После этого BIOS разрешает все конфликты между устройствами. При этом устройства, которые не нужны для загрузки компьютера, не обслуживаются.
После загрузки операционной системы вступает в действие специальный программный драйвер — менеджер конфигурации (configuration manager), который с помощью драйверов-нумераторов шин (bus enumerators) определяет устройства, требующие системных ресурсов. Если подключенное устройство не поддерживает PnP и не может выдать информацию о себе, то такая информация должна быть заложена в формируемую вручную базу данных. Вся собранная информация о текущей конфигурации сохраняется в оперативной памяти, в области hardware tree. Эту информацию в дальнейшем использует программа-арбитр ресурсов (resource arbitrator) при распределении системных ресурсов между устройствами. После этого менеджер конфигурации через нумераторы шин сообщает PnP-устройствам о том, какие ресурсы компьютера им присвоены, и данная информация в дальнейшем хранится в программно доступных регистрах (или flash-EPROM) этих устройств. На этом работа PnP по распределению ресурсов заканчивается, и далее компьютер функционирует как обычно, обращаясь ко всем устройствам стандартным образом.
Отметим также, что в некоторых компьютерах предусмотрена возможность так называемого «горячего подключения» внешних устройств (то есть без выключения питания компьютера). Режим PnP должен поддерживать и эту возможность, распределяя ресурсы не только при начальной загрузке, но и по мере подключения новых устройств.
Системная магистраль ISA
Системная шина (магистраль) ISA была разработана специально для персональных компьютеров типа IBM PC AT и является фактическим стандартом. В то же время, отсутствие официального международного статуса магистрали ISA (она не утверждена в качестве стандарта ни одним международным комитетом по стандартизации) приводит к тому, что многие производители допускают некоторые отклонения от фирменного стандарта.
ISA явилась расширением магистрали компьютеров IBM PC и IBM PC XT. В ней было увеличено количество разрядов адреса и данных, увеличено число линий аппаратных прерываний и каналов ПДП, а также повышена тактовая частота. К 62-контактному разъему прежней магистрали был добавлен 36-контактный новый разъем. Тем не менее, совместимость была сохранена, и платы, предназначенные для IBM PC XT, годятся и для IBM PC AT. Характерное отличие ISA состоит в том, что ее тактовый сигнал не совпадает с тактовым сигналом процессора, как это было в IBM PC XT, поэтому скорость обмена по ней не пропорциональна тактовой частоте процессора.
Магистраль ISA относится к немультиплексированным (то есть имеющим раздельные шины адреса и данных) 16-разрядным системным магистралям среднего быстродействия. Обмен осуществляется 8-ми или 16-ти разрядными данными. На магистрали реализован раздельный доступ к памяти компьютера и к устройствам ввода/вывода (для этого имеются специальные сигналы). Максимальный объем адресуемой памяти составляет 16 Мбайт (24 адресные линии). Максимальное адресное пространство для устройств ввода/вывода — 64 Кбайт (16 адресных линий), хотя практически все выпускаемые платы расширения используют только 10 младших адресных линий (1 Кбайт). Магистраль поддерживает регенерацию динамической памяти, радиальные прерывания и прямой доступ к памяти. Допускается также захват магистрали.
Разъем магистрали ISA разделен на две части, что позволяет уменьшать размеры 8-разрядных плат расширения, а также использовать платы, разработанные для компьютеров IBM PC XT. Внешний вид плат расширения показан на рис. 8.1.
Назначение контактов разъемов представлено в табл. 8.1 и 8.2. На магистрали присутствуют четыре напряжения питания: +5 В, –5 В, +12 В и –12 В, которые могут использоваться платами расширения.
Рис. 8.1. Нумерация контактов разъема ISA (для IBM PC XT — только А1 ... А31 и В1 ... В31).
В роли задатчика (Master) магистрали могут выступать процессор, контроллер ПДП, контроллер регенерации или другое устройство. Исполнителями (Slave) могут быть системные устройства компьютера, подключенные к ISA, или платы (карты) расширения.
Наиболее распространенное конструктивное исполнение магистрали — разъемы (слоты), все одноименные контакты которых параллельно соединены между собой, то есть все разъемы абсолютно равноправны. В слоты устанавливаются платы расширения, которые оснащены интерфейсными разъемами магистрали, выполненными печатными проводниками на краю платы. Количество установочных мест для плат расширения зависит от типа корпуса компьютера и составляет обычно от 2 до 8 и даже более.
В таблицах 8.1 и 8.2 знак минус перед названием сигнала говорит о том, что активному (рабочему) уровню сигнала соответствует низкий уровень напряжения на соответствующей линии магистрали. На линиях адреса и данных логическому нулю соответствует низкий уровень напряжения, а единице — высокий (то есть логика положительная).
| A1 | –I/O CH CK | B1 | GND |
| A2 | SD7 | B2 | RESET DRV |
| A3 | SD6 | B3 | +5 В |
| A4 | SD5 | B4 | IRQ9 (IRQ2) |
| A5 | SD4 | B5 | –5 В |
| A6 | SD3 | B6 | DRQ2 |
| A7 | SD2 | B7 | –12 B |
| A8 | SD1 | B8 | 0WS |
| A9 | SD0 | B9 | +12 B |
| A10 | I/O CH RDY | B10 | GND |
| A11 | AEN | B11 | –SMEMW |
| A12 | SA19 | B12 | –SMEMR |
| A13 | SA18 | B13 | –IOW |
| A14 | SA17 | B14 | –IOR |
| A15 | SA16 | B15 | –DACK3 |
| A16 | SA15 | B16 | DRQ3 |
| A17 | SA14 | B17 | –DACK1 |
| A18 | SA13 | B18 | DRQ1 |
| A19 | SA12 | B19 | –REFRESH |
| A20 | SA11 | B20 | SYSCLK |
| A21 | SA10 | B21 | IRQ7 |
| A22 | SA9 | B22 | IRQ6 |
| A23 | SA8 | B23 | IRQ5 |
| A24 | SA7 | B24 | IRQ4 |
| A25 | SA6 | B25 | IRQ3 |
| A26 | SA5 | B26 | –DACK2 |
| A27 | SA4 | B27 | T/C |
| A28 | SA3 | B28 | BALE |
| A29 | SA2 | B29 | +5 B |
| A30 | SA1 | B30 | OSC |
| A31 | SA0 | B31 | GND |
| C1 | -SBHE | D1 | –MEM CS16 |
| C2 | LA23 | D2 | –I/O CS16 |
| C3 | LA22 | D3 | IRQ10 |
| C4 | LA21 | D4 | IRQ11 |
| C5 | LA20 | D5 | IRQ12 |
| C6 | LA19 | D6 | IRQ15 |
| C7 | LA18 | D7 | IRQ14 |
| C8 | LA17 | D8 | –DACK0 |
| C9 | –MEMR | D9 | DRQ0 |
| C10 | –MEMW | D10 | –DACK5 |
| C11 | SD8 | D11 | DRQ5 |
| C12 | SD9 | D12 | –DACK6 |
| C13 | SD10 | D13 | DRQ6 |
| C14 | SD11 | D14 | –DACK7 |
| C15 | SD12 | D15 | DRQ7 |
| C16 | SD13 | D16 | +5 B |
| C17 | SD14 | D17 | –MASTER |
| C18 | SD15 | D18 | GND |
Другие интерфейсы компьютера
Интерфейс шины PCI (Peripheral Component Interconnect bus) стал широко применяться с появлением процессоров Pentium. Шина PCI дает компьютеру возможность наиболее быстро общаться с внешним миром, так как она существенно превосходит по быстродействию шину ISA. Предложенная в начале как локальная шина для дополнения к основной магистрали, PCI, тем не менее, обладает всеми достоинствами универсальной системной магистрали.
Шина PCI имеет два варианта: 32-разрядный (в нем используется 124-контактный разъем) и 64-разрядный (188-контактный разъем). При этом гарантируется как прямая, так и обратная совместимость 32- и 64-разрядных устройств. Чаще всего применяется 32-разрядный вариант PCI.
Тактовая частота PCI составляет 33 МГц (однако допускается и частота 66 МГц). Максимальная теоретически возможная скорость обмена при тактовой частоте 33 МГц достигает 132 или 264 Мбайт/с для 32 и 64 разрядов данных, соответственно, что в 20 раз превышает пропускную способность ISA. Предусмотрена возможность включения плат с напряжением питания как 5 В, так и 3,3 В (в раздельные разъемы). На магистрали предусмотрен арбитраж, то есть возможность поочередного захвата шины несколькими задатчиками, с разрешением конфликтов между ними. Предусмотрен высокоскоростной обмен по магистрали без участия процессора. Возможна автоконфигурация, то есть автоматическое распределение ресурсов между включенными платами (по принципу PnP). Каждое из устройств шины может захватить ее и провести необходимый обмен.
Шина PCI представляет собой открытый непатентованный стандарт, который поддерживают все основные производители персональных компьютеров и периферийных контроллеров. Сейчас она рассматривается как основа для таких распространенных компьютерных платформ, как DOS/Windows, Macintosh и UNIX. Ведущие производители микросхем уже выпускают специальные комплекты микросхем для ее поддержки. Независимость от типа процессора обещает шине PCI большое будущее. Сейчас она занимает второе место по популярности после ISA.
Большим недостатком шины PCI по сравнению с ISA является ограниченное количество устройств на шине (не более четырех), для большего количества устройств необходимо применение мостов PCI—PCI. Так как в компьютере одним из PCI-устройств является контроллер шины (то есть центральный процессор), для подключения карт расширения остается всего три разъема (слота). Один из PCI-слотов, как правило, используется для подключения контроллера дисплея, другой чаще всего применяется для включения контроллера локальной сети. Поэтому, несмотря на потенциально большие возможности PCI, в компьютере для дополнительных карт расширения остается всего один слот. К тому же надо учесть, что разработка и отладка PCI-устройств гораздо сложнее, чем ISA-устройств, а большее быстродействие PCI по сравнению с ISA нужно далеко не для всех задач. Поэтому о полном вытеснении шины ISA пока что речь не идет.
Шина PCI относится к мультиплексированным шинам, она имеет полностью мультиплексированную шину адреса/данных. При этом адрес может быть 32 разрядным или 64-разрядным (он передается по 32-разрядной шине за два такта, сначала младшие разряды, затем старшие) Точно так же и данные могут передаваться как 32-разрядные, так и 64-разрядные (за два такта при 32-разрядной шине). В 64-разрядной версии PCI шина адреса/данных имеет 64 разряда.
Основной режим обмена по шине — синхронный, тактируемый положительными фронтами тактового сигнала шины, но возможен и асинхронный обмен (как и в случае ISA). В цикл обмена (или транзакцию) входит фаза адреса (в начале) длительностью один такт и фаза данных длительностью в один или несколько тактов.
Основные сигналы шины PCI следующие:
AD0…AD31 — шина адреса/данных. Адрес передается в начале цикла, затем — данные;-C/BE0…-C/BE3 (Command/Byte Enable) — четыре линии, которые в фазе адреса определяют один из 16 возможных типов цикла передачи данных (табл. 8.9), а в фазе данных определяют действительность байтов данных;-FRAME — строб адреса, активен во время передачи данных;-IRDY (Initiator Ready) — готовность задатчика (инициатора обмена) к обмену данными;-TRDY (Target Ready) — готовность исполнителя (целевого устройства) к обмену данными;-DEVSEL (Device Select) — подтверждение опознания адреса от исполнителя;-STOP — запрос на останов текущего цикла от исполнителя к задатчику;-RST — сброс всех устройств;CLK — тактовый сигнал шины;PAR — бит четности для линий AD0…AD31 и C/BE0… C/BE3;-PERR — сигнал ошибки четности;-REQ0…-REQ3 — запрос от PCI-устройств на захват шины;-GNT0…-GNT3 — предоставление шины PCI-устройствам;-REQ64 — запрос на 64-битный обмен;-ASK64 — подтверждение 64-разрядного обмена;-INTRA, -INTRB, -INTRC, -INTRD — линии запросов прерываний;IDSEL — выбор устройства-исполнителя в циклах записи и чтения конфигурации.
| 0000 | Подтверждение прерывания |
| 0001 | Специальный цикл |
| 0010 | Чтение порта ввода/вывода |
| 0011 | Запись в порт ввода/вывода |
| 0100…0101 | Зарезервировано |
| 0110 | Чтение из памяти |
| 0111 | Запись в память |
| 1000…1001 | Зарезервировано |
| 1010 | Чтение конфигурации |
| 1011 | Запись конфигурации |
| 1100 | Множественное чтение памяти |
| 1101 | Двойной цикл адреса |
| 1110 | Чтение строки памяти |
| 1111 | Запись в память и проверка |
p> Операция конфигурирования (циклы записи и чтения конфигурации) служит для автоматического распределения ресурсов компьютера при включении питания. В этих циклах для выбора (адресации) конфигурируемого устройства-исполнителя применяется специальный сигнал IDSEL, передаваемый в фазе адреса. Каждому PCI-устройству соответствует 256-байтная область конфигурации, где находится информация как о самом устройстве, так и о выделенных ему ресурсах. Область конфигурации не относится ни к адресному пространству памяти, ни к адресному пространству устройств ввода/вывода. Компьютер распределяет ресурсы между устройствами в соответствии с их особенностями, потребностями и ограничениями.

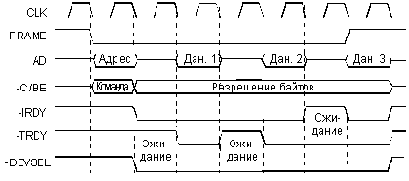

При синхронном обмене (рис. 8.11) в начале цикла (адресная фаза) по шине AD передается код адреса, а по линиям C/BE — код типа цикла (команда). Действительность адреса определяется сигналом -FRAME (по положительному фронту CLK после начала сигнала -FRAME). После опознания адреса исполнитель выставляет сигнал подтверждения выборки -DEVSEL, после чего начинается фаза данных. То есть можно сказать, что адрес передается асинхронно. В фазе данных по шине данных передаются слова данных, тактируемые положительными фронтами сигнала CLK. Сигналы готовности -IRDY и -TRDY выставляются в начале фазы данных и остаются активными до окончания цикла. По линиям -C/BE в фазе данных передаются сигналы разрешения байтов (то есть определяется формат передаваемых данных). Перед последним тактом передачи данных задатчик снимает сигнал -FRAME, после чего снимаются сигналы -IRDY, -TRDY и -DEVSEL.
Рис. 8.11. Синхронный обмен по шине PCI.
При асинхронном обмене по шине PCI (рис. 8.12) фаза адреса осуществляется как в предыдущем случае, а в фазе данных как задатчик, так и исполнитель могут приостанавливать обмен снятием своих сигналов готовности (соответственно, -IRDY и -TRDY). Цикл обмена (транзакция) при этом удлиняется за счет введения дополнительных тактов ожидания. Сигналы -FRAME и -DEVSEL вырабатываются аналогично случаю синхронного обмена.
Рис. 8.12. Асинхронный обмен по шине PCI.
И в заключение несколько слов еще о двух внешних интерфейсах компьютера.
Стандарт интерфейса PCMCIA (Personal Computer Memory Card International Association) или PC-card был предложен в 1990 году для портативных компьютеров (notebook) и используется для подключения к ним различных внешних устройств: модулей памяти (в том числе флэш-памяти), модемов и факс-модемов, сетевых контроллеров, дополнительных накопителей и т.д. PC-card-адаптеры отличаются очень малыми габаритами (с обычную кредитную карточку) и довольно высокой, по сравнению с другими аналогичными устройствами, стоимостью. Сейчас уже выпускаются PC-card-адаптеры для обычных (настольных) компьютеров. Если первая версия PС-card была предназначена только для модулей памяти, то вторая (1991 год) позволяла включать устройства ввода/вывода и поддерживала два напряжения питания (5 В и 3,3 В). Последние разработки поддерживают режим PnP.
Для подключения PCMCIA-карт используется 68-контактный разъем. Разрядность передаваемых данных — 16, количество разрядов адреса — 26, что позволяет адресовать до 64 Мбайт памяти. Тактовая частота шины - до 33 МГц. Стандарт определяет три различных длины контактов разъема для обеспечения правильной последовательности подачи напряжения питания при подключении и отключении карты во время работы компьютера. Компьютер имеет обычно 2—3 слота (разъема) для PC-card. Стандарт предусматривает автоматическое распределение ресурсов компьютера для устройств PC-card (режим PnP).
Последовательный интерфейс USB (Universal Serial Bus) специально разрабатывался для простого подключения периферийных устройств. Шина USB представляет собой 4-проводную линию связи с пропускной способностью 1,5 Мбайт/с (12 Мбит/с). К ней можно подключать до 127 устройств по древовидной схеме с использованием одного или нескольких распределительных устройств. Длина соединительного кабеля между отдельными устройствами USB может достигать 5 метров. В шине USB реализована поддержка режима PnP и возможность «горячего» подключения (без выключения питания).В данном стандарте уже выпускаются модемы, клавиатуры, мыши, сканеры, цифровые фотокамеры и т.д. Важно, что в шине предусмотрена подача на подключаемые устройства питающего напряжения (в последовательном интерфейсе RS-232C, например, этого нет).
Интерфейс Centronics
Основным назначением интерфейса Centronics (отечественный аналог — стандарт ИРПР-М) является подключение к компьютеру принтеров различных типов (из-за чего его называют принтерным портом). Поэтому распределение контактов разъема, назначение сигналов, программные средства управления интерфейсом ориентированы именно на такое применение. В то же время, с помощью данного интерфейса можно подключать к компьютеру и многие другие стандартные внешние устройства (например, сканеры, дисководы и т.д.), а также нестандартные внешние устройства.
Назначение 36 контактов разъема Centronics и соответствующих им контактов разъема принтера приведено в табл. 8.7. В таблице символ I обозначает входной сигнал компьютера, а O — выходной сигнал.
Сигналы интерфейса Centronics имеют следующее назначение:
D0...D7 — 8-разрядная шина данных для передачи из компьютера в принтер (предусматривается и возможность двунаправленной передачи данных).-STROBE — сигнал стробирования данных. Данные действительны как по переднему, так и по заднему фронту этого сигнала. Сигнал говорит приемнику (принтеру) о том, что можно принимать данные с шины данных.-ACK — сигнал подтверждения принятия данных и готовности приемника (принтера) принять следующие данные. То есть реализуется асинхронный обмен.BUSY — сигнал занятости принтера обработкой полученных данных и неготовности принять следующую порцию данных. Активен также при переходе принтера в состояние off-line, при ошибке и при отсутствии бумаги. Компьютер начинает новый цикл передачи только после снятия -ACK и после снятия BUSY.-AUTO FD — сигнал автоматического перевода строки. Получив его, принтер переводит каретку на следующую строку текста. Остальные сигналы не являются обязательными.PE — сигнал конца бумаги. Получив его, компьютер переходит в режим ожидания. Если в принтер вставить лист бумаги, то сигнал снимается.SLCT — сигнал готовности приемника. С его помощью принтер сообщает о том, что он выбран и готов к работе. У многих принтеров имеет постоянно высокий уровень.-SLCT IN — сигнал, посредством которого компьютер сообщает принтеру о том, что тот выбран, и последует передача данных.-ERROR — сигнал ошибки принтера.Активен при внутренней ошибке, переходе принтера в состояние off-line или при отсутствии бумаги. Как видим, здесь многие сигналы дублируют друг друга.-INIT — сигнал инициализации (сброса) принтера. Его длительность составляет не менее 2,5 мкс. По нему происходит очистка буфера печати.
| 1 | -STROBE | O | 1 |
| 2 | D0 | O | 2 |
| 3 | D1 | O | 3 |
| 4 | D2 | O | 4 |
| 5 | D3 | O | 5 |
| 6 | D4 | O | 6 |
| 7 | D5 | O | 7 |
| 8 | D6 | O | 8 |
| 9 | D7 | O | 9 |
| 10 | -ACK | I | 10 |
| 11 | BUSY | I | 11 |
| 12 | PE | I | 12 |
| 13 | SLCT | I | 13 |
| 14 | -AUTO FD | O | 14 |
| 15 | -ERROR | I | 32 |
| 16 | -INIT | O | 31 |
| 17 | -SLCT IN | O | 36 |
| 18...25 | GND | - | 16, 17, 19...30, 33 |
Максимальная длина соединительного кабеля по стандарту — 1,8 м. Максимальная скорость обмена — 100 Кбайт/с.
Формирование и прием сигналов интерфейса Centronics производится путем записи и чтения выделенных для него портов ввода/вывода. В компьютере может использоваться три порта Centronics, обозначаемых LPT1 (базовый адрес 378), LPT2 (базовый адрес 278) и LPT3 (базовый адрес 3BC).
Базовый адрес порта используется для передачи принтеру байта данных. Установленные на линиях данные можно считать из этого же порта.
Следующий адрес (базовый + 1) служит для чтения битов состояния принтера (бит 3 соответствует сигналу -ERROR, бит 4 — сигналу SLCT, бит 5 — сигналу PE, бит 6 — сигналу -ACK, бит 7 — сигналу BUSY). Последний используемый адрес (базовый + 2) применяется для записи битов управления принтером (бит 0 соответствует сигналу -STROBE, бит 1 — сигналу -AUTO FD, бит 2 — сигналу -INIT, бит 3 — сигналу -SLCT IN и, наконец, бит 4, равный единице, разрешает прерывание от принтера).
Рис. 8.7. Временные диаграммы цикла передачи данных в Centronics (все временные интервалы указаны в наносекундах).
При сопряжении с компьютером через параллельный порт LPT какого-нибудь другого устройства (не принтера) назначение сигналов и порядок обмена могут быть другими, но тогда необходимы специальные программные драйверы, реализующие выбранные протоколы обмена. При разработке нестандартных внешних устройств, сопрягаемых с компьютером через Centronics, можно самостоятельно выбирать как назначение сигналов, так и протокол обмена.
Интерфейс RS-
Интерфейс RS-232C предназначен для подключения к компьютеру стандартных внешних устройств (принтера, сканера, модема, мыши и др.), а также для связи компьютеров между собой. Основными преимуществами использования RS-232C по сравнению с Centronics являются возможность передачи на большие расстояния (по стандарту длина соединительного кабеля может доходить до 15 метров) и гораздо более простой кабель (с меньшим количеством проводов). В то же время работать с RS-232C несколько сложнее. Данные в интерфейсе RS-232C передаются в последовательном коде (бит за битом) побайтно. Каждый байт обрамляется стартовым и стоповыми битами. Данные могут передаваться как в одну, так и в другую сторону по разным проводам (дуплексный режим). Скорость передачи — до 14,4 Кбайт/с (115,2 Кбит/с).
Компьютер имеет 25-контактный разъем (типа DB25P) или 9-контактный разъем (типа DB9P) для подключения кабеля интерфейса RS-232C. Назначение контактов разъема приведено в табл. 8.8 (в таблице применены обозначения: I — входной сигнал компьютера, O — выходной сигнал компьютера).
| FG | 1 | - | - |
| -T x D | 2 | 3 | O |
| -R x D | 3 | 2 | I |
| RTS | 4 | 7 | O |
| CTS | 5 | 8 | I |
| DSR | 6 | 6 | I |
| SG | 7 | 5 | - |
| DCD | 8 | 1 | I |
| DTR | 20 | 4 | O |
| RI | 22 | 9 | I |
Назначение сигналов интерфейса RS-232C следующее:
FG — защитное заземление (экран).-TxD — данные, передаваемые компьютером в последовательном коде (логика отрицательная).-RxD — данные, принимаемые компьютером в последовательном коде (логика отрицательная).RTS — сигнал запроса передачи. Активен во все время передачи.CTS — сигнал сброса (очистки) для передачи. Активен во все время передачи. Говорит о готовности приемника.DSR — готовность данных. Используется для задания режима модема.SG — сигнальное заземление, нулевой провод.DCD — обнаружение несущей данных (детектирование принимаемого сигнала).DTR — готовность выходных данных.RI — индикатор вызова. Говорит о приеме модемом сигнала вызова по телефонной сети.Чаще всего используется трех- или четырехпроводная связь (для двунаправленной передачи).
Схема соединения двух устройств при четырехпроводной линии связи показана на рис. 8.8.
Рис. 8.8. Схема четырехпроводной линии связи для RS-232C.
Для двухпроводной линии связи в случае передачи из компьютера во внешнее устройство используются сигналы SG и TxD. Все 10 сигналов интерфейса задействуются только при соединении компьютера с модемом.
Формат передаваемых данных показан на рис. 8.9. Собственно данные (содержащие 5, 6, 7 или 8 бит) сопровождаются стартовым битом, битом четности и одним или двумя стоповыми битами. Получив стартовый бит, приемник выбирает из линии биты данных через определенные интервалы времени. Очень важно, чтобы тактовые частоты приемника и передатчика были одинаковыми (допустимое расхождение — не более 10%). Скорость передачи по RS-232C может выбираться из ряда: 110, 150, 300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с.
Все сигналы RS-232C передаются специально выбранными уровнями, обеспечивающими высокую помехоустойчивость связи (рис. 8.10). Отметим, что данные передаются в инверсном коде (логической единице соответствует низкий уровень, логическому нулю — высокий уровень).
Обмен по RS-232C осуществляется компьютером с помощью обращений по специально выделенным для этого портам COM1 (адреса 3F8...3FF, прерывание IRQ4), COM2 (адреса 2F8...2FF, прерывание IRQ3), COM3 (адреса 3E8...3EF, прерывание IRQ10), COM4 (адреса 2E8...2EF, прерывание IRQ11).
Рис. 8.9. Формат данных RS-232C.
Рис. 8.10. Уровни сигналов RS-232C на передающем и принимающем концах линии связи.
Для реализации интерфейса применяются микросхемы универсальных асинхронных приемопередатчиков (УАПП, UART — Universal Asynchronous Receiver/Transmitter) типа i8250, 16550А или их аналоги. Компьютер с помощью посылки управляющих кодов может выбрать скорость обмена, формат передаваемых посылок (количество битов данных, проверка четности, использование стоповых битов), разрешить или запретить прерывания, а также установить или сбросить управляющие сигналы.Имеется также возможность прочитать слово состояния UART для определения источника прерывания или состояний флагов.
