Два способа изменения, изображений


Два способа изменения, изображений

Хотя преобразовать (или деформировать) изображение можно несколькими способами, наиболее популярные состоят в использовании вкладки Picture (Рисунок) диалогового окна Modify (Изменить) или палитры Measurements (Измерения). Оба способа позволяют добиться замечательных результатов, а выбор одного из них зависит только от ваших личных предпочтений.

Диалоговое окно Modify для изображений

Чтобы изменить параметры рисунка в активном графическом блоке, можно воспользоваться вкладками Box (Блок) и Picture (Рисунок) диалогового окна Modify (Изменить), последняя из которых представлена на рис. 14.1. Для отображения этого диалогового окна сначала выделите необходимый графический блок, после чего выберите команду Item^Modify (Элемент^Изменить) или нажмите комбинацию клавиш <Ctrl+M> (<

+М>).

Не останавливаясь на подробностях, мы предлагаем вам только общие сведения о том, какие изменения можно внести в параметры изображения, воспользовавшись вкладками Box (Блок) и Picture (Рисунок) диалогового окна Modify (Изменить).

Все параметры вкладки Picture (Рисунок), позволяют изменить внешний вид рисунка в текущем графическом блоке. Чаще всего на вкладке Picture (Рисунок) диалогового окна Modify (Изменить) мы используем такие параметры, как Scale Across (Горизонтальный размер) и Scale Down (Вертикальный размер).

При первом размещении рисунка в графическом блоке (для этого необходимо воспользоваться командой File^Get Picture (Файл^Получить рисунок) или комбинацией клавиш <Ctrl+E> (<

+Е>)) QuarkXPress помещает его в блок с масштабом 100%. Однако рисунок может оказаться меньше или больше,' чем вам требуется. Введите необходимые значения масштаба по горизонтали и вертикали в текстовые поля Scale Across (Горизонтальный размер) и Scale Down (Вертикальный размер). Например, на рис. 14.1 в оба текстовых поля мы ввели значение 120%. В результате размеры изображения увеличились на 20%. Вам предоставляется возможность вводить значения в диапазоне от 10% до 400%. Однако помните: чем больше вы будете увеличивать масштаб изображений в формате TIFF и других растровых форматах, тем грубее они будут выглядеть.

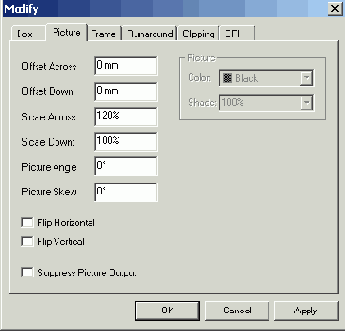

Рис. 14.1. Вкладка Picture диалогового окна Modify для изображений

Текстовые поля Offset Across (Смещение по горизонтали) и Offset Down (Смещение по вертикали) предназначены для указания положения рисунка в блоке. Например, в текстовом поле Offset Across (Смещение по горизонтали) можно ввести значение 0,5 дюйма (1,27 см), чтобы сместить содержимое блока на соответствующее расстояние. (При импорте в обоих полях задается нулевое значение.)

Значение, указанное в поле Picture Angle (Поворот рисунка) определяет угол поворота рисунка в блоке независимо от угла поворота самого блока. Вводя значения в поле Picture Angle (Поворот рисунка), вы заставляете рисунок вращаться вокруг собственного центра. Значение параметра Picture Angle (Поворот рисунка) может изменяться в диапазоне от -360° до 360°.



Для того чтобы наклонить изображение, необходимо задать значение в текстовом поле Picture Skew (Наклон изображения). Значение, введенное в поле Picture Skew (Наклон изображения), может изменяться в диапазоне от -75° до 75° с шагом 0,001°. Если вы введете положительное значение, рисунок наклонится вправо, а если отрицательное —- изображение наклонится влево.

Установив флажок Suppress Picture Output (Предотвратить вывод изображений) на вкладке Picture (Рисунок), вы сможете добиться несколько иных результатов, чем если установите флажок Suppress Output (Предотвратить вывод) на вкладке Box (Рамка). Если установить флажок Suppress Picture Output (Предотвратить вывод изображений), при печати будет отображаться только рамка и фон графического блока. Само изображение представлено не будет. Такая возможность зачастую используется при импорте вариантов изображений с низким разрешением (например, при необходимости только смоделировать внешний вид страницы).

На вкладке Box (Блок) диалогового окна Modify (Изменить) доступны параметры Origin Across (Начало отсчета по горизонтали), Origin Down (Начало отсчета по вертикали), Width (Ширина) и Height (Высота), которые позволяют определить положение графического блока. На рис. 14.2, на котором представлена вкладка Box (Блок) диалогового окна Modify (Изменить), для параметра Origin Across (Начало отсчета по горизонтали) задано значение 1 дюйм (2,54 см) — этот параметр определяет положение верхнего левого угла графического блока по отношению к левому краю страницы. Для параметра Origin Down (Начало отсчета по вертикали) задано значение 1,5 дюйма (3,81 см) — этот параметр определяет положение верхнего левого угла графического блока по отношению к верхнему краю страницы. Ширина блока задана равной 4,125 дюйма (10,47 см), а высота — 4,375 дюйма (11,11 см). (На самом деле мы никогда не задаем значения параметров с точностью до трех знаков после запятой; в данном случае мы решили продемонстрировать возможность задания значения с точностью до 0,001.)

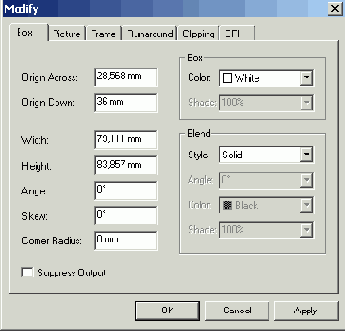

Рис. 14.2. Вкладка Box диалогового окна Modify

Параметры вкладки Box (Блок) диалогового окна Modify (Изменить) определяют внешний вид графического блока; только поля Angle (Угол) и Skew (Наклон) предоставляют возможность повлиять на внешний вид рисунка в графическом блоке. Значение параметра Angle (Угол) может изменяться в диапазоне от -360° до 360° с шагом 0,001°. Параметр Skew (Наклон) позволяет наклонить блок (сместив верхний и нижний край по отношению друг к другу), а вместе с ним и содержащийся в нем рисунок.

Параметр Corner Radius (Радиус скругления) превратит прямые углы прямоугольного блока в скругленные. Значение, указанное в текстовом поле Corner Radius (Радиус скругления), соответствует радиусу окружности, формирующей углы блока. При создании прямоугольного блока значение радиуса равно 0 (ноль). Для параметра Corner Radius (Радиус скругления) можно задавать значение в диапазоне от 0 до 2 дюймов (от 0 до 24 цицеро) с шагом 0,001 (при использовании любой системы измерения).

Запретить вывод на печать содержимого блока вы можете, установив флажок Suppress Output (Запретить вывод). В этом случае содержимое блока не выводится на печать, однако его рамка отображается на бумаге. Такой режим удобно использовать для создания элементов, которые должны отображаться на экране, но не выводиться на печать.

Раскрывающиеся списки Color (Цвет) и Shade (Оттенок) позволяют добавить к графическому блоку фоновый цвет, а также задать его насыщенность. Чтобы добавить или изменить фоновый цвет активного графического блока, выберите необходимый цвет из списка Color (Цвет) или обратитесь к палитре Colors (Цвета). (Для отображения палитры Colors (Цвета) воспользуйтесь командой Window^Show Colors (Окно^Показать цвета) или нажмите клавишу <F12>.) Подробные сведения о применении и создании цветов представлены в главе 9.

Выбрав необходимый фоновой цвет, который будет применен к графическому блоку (а также при условии, что вы выбрали вариант, отличный от None (Нет) и White (Белый)), вы можете указать необходимую насыщенность цвета. Для этого выберите необходимое значение в диапазоне от 0% до 100% из раскрывающегося списка Shade (Оттенок) или введите собственное значение с точностью до 0,1% в текстовое поле Shade (Оттенок). Кроме того, необходимую насыщенность цвета можно задать и при работе с палитрой Colors (Цвета).

Параметры, доступные в группе Blend (Переход) вкладки Box (Блок) диалогового окна Modify (Изменить), позволяют использовать в качестве фона двухцветные переходы. (Для создания переходов также можно воспользоваться и палитрой Colors (Цвета).) Чтобы создать переход, выберите необходимый стиль из раскрывающегося списка Style (Стиль) в группе параметров Blend (Переход), после чего выберите цвет из раскрывающегося списка Color (Цвет) в группе параметров Box (Блок). Затем выберите второй цвет из раскрывающегося списка Color (Цвет) в группе параметров Blend (Переход). Если необходимо повернугь фоновое изображение, введите в текстовое поле Angle (Угол) значение в диапазоне от -360° до 360° с шагом 0,001°.

Палитра Measurements

Какие бы изменения вы ни вносили на вкладке Picture (Рисунок) диалогового окна Modify (Изменить), все они немедленно отражаются на палитре Measurements (Измерения). Поэтому можно не обращаться к диалоговому окну Modify (Изменить), а сразу задать необходимые значения параметров на палитре Measurements (Измерения).

Для того чтобы использовать палитру Measurements (Измерения) с целью изменить содержимое графического блока, вам необходимо сначала выделить этот текстовый блок. (На то, что блок выделен, указывают маркеры по его краям.) Кроме того, вы имеете возможность отобразить палитру Measurements (Измерения). (Для этого воспользуйтесь командой Window=>Show Measurements (Окно^Показать измерения) или нажмите клавишу <F9>.) Палитра Measurements (Измерения) представлена на рис. 14.3. С ее помощью несложно изменять параметры не только графических блоков, но и содержащихся в них рисунков.

Чтобы изменить положение начала координат (т.е. положение верхнего левого угла блока), введите необходимые значения в поля X и Y.

В текстовых полях W (Ширина) и Н (Высота) задаются ширина и высота графического блока. В примере, представленном на рис. 14.3, ширина и высота блока составляют 5,25 дюйма (13,34 см) и 3,792 дюйма (9,63 см) соответственно. Подобные значения, содержащие несколько знаков после запятой, указывают на то, что графический блок был нарисован от руки. Если бы значения вводились в полях палитры Measurements (Измерения), то они составили бы, например, 4 и 3,5 дюймов.

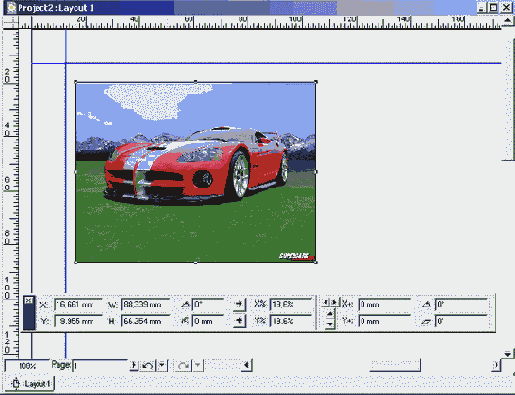

Рис. 143. Использование палитры Measurements для внесения изменений в изображения

Назначение целого ряда полей на палитре Measurements (Измерения) достаточно очевидно. Например, текстовое поле Rotation (Поворот), расположенное в левой части палитры Measurements (Измерения), позволяет повернуть графический блок на определенный угол. В примере, представленном на рис. 14.3, графический блок не повернут, на что и указывает значение 0 в текстовом поле Rotation (Поворот).

В поле Corner Radius (Радиус скругления) можно ввести значение, которое определяет, насколько скругленными будут углы блока.

Кнопки Flip Horizontal (Перевернуть по горизонтали) и Flip Vertical (Перевернуть по вертикали) позволяют перевернуть изображение относительно оси X и Y соответственно. Направление стрелок изменяется в соответствии с тем, в каком именно направлении вам необходимо "перевернуть" изображение. (Для этого также можно использовать команды Styled Flip Horizontal (Стиль>Перевернуть по горизонтали) и StyleoFlip Vertical (Стиль^Перевернуть по вертикали).)

Значения параметров в текстовых полях Х% и Y% задаются в процентах. Изменение этих значений приводит к соответствующему изменению рисунка в блоке. Для сохранения пропорций в текстовых полях Х% и Y% необходимо указывать одно и то же значение.

Щелкнув на кнопках Horizontal Offset (Смещение по горизонтали) и Vertical Offset (Смещение по вертикали), вы сместите изображение по отношению к текстовому блоку. Каждый щелчок позволяет сместить рисунок с шагом ОД независимо от используемых единиц измерения. Для того чтобы переместить рисунок вручную, выберите инструмент Content (Содержимое), наведите указатель мыши на рисунок, после чего щелкните и перетащите рисунок на новое место. При перемещении рисунка в блоке можно вводить необходимые значения в поле Offset (Смещение).

Ввод любого значения, отличного от 0, в поле Rotation (Поворот) — оно располагается в правой части палитры — приводит к вращению рисунка в блоке. (Поле Rotation (Поворот), расположенное в левой части палитры, позволяет вращать и графический блок, и находящийся в нем рисунок.) Например, для блока, представленного на рис. 14.3, в данном поле задано значение 0 — значит, блок не повернут. Точно так же значение 0 указано и для рисунка, а значит, и он не повернут.

Ввод какого-либо значения, отличного от 0, в поле Skew (Наклон), позволяет наклонить содержимое графического блока. В примере, представленном на рис. 14.3, содержимое графического блока наклонено не было.

На рис. 14.4 представлен результат поворота содержимого графического блока на 30°, для чего мы ввели значение 30 в текстовое поле Rotation (Поворот)— оно расположено в правой части палитры Measurements (Измерения).

На рис. 14.5 представлен пример поворота всего графического блока вместе с его содержимым на 10°. Как видите, мы ввели значение 10 в текстовое поле Rotation (Поворот), которое расположено в левой части палитры Measurements (Измерения).

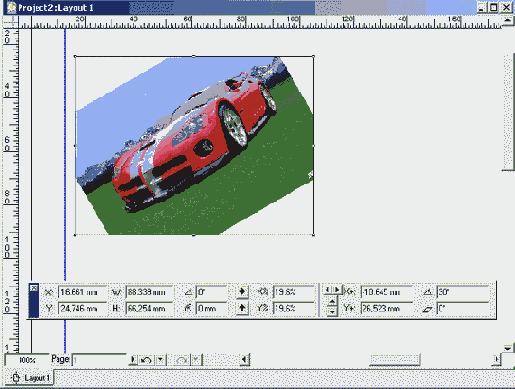

Рис. 14.4. Рисунок, повернутый в графическом блоке

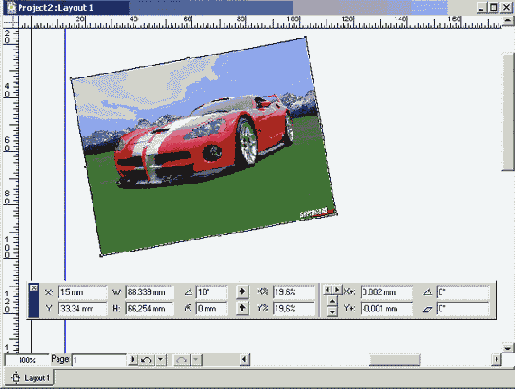

Рис, 14.5. Поворот графического блока на 10°

Внеся любые изменения в параметры графического блока с помощью палитры Measurements (Измерения), нажмите клавишу <Enter> (<Return>), чтобы изменения вступили в силу.
